ZPU 100 centralny procesor ZBG ohne IEC-BUS płyta CPU

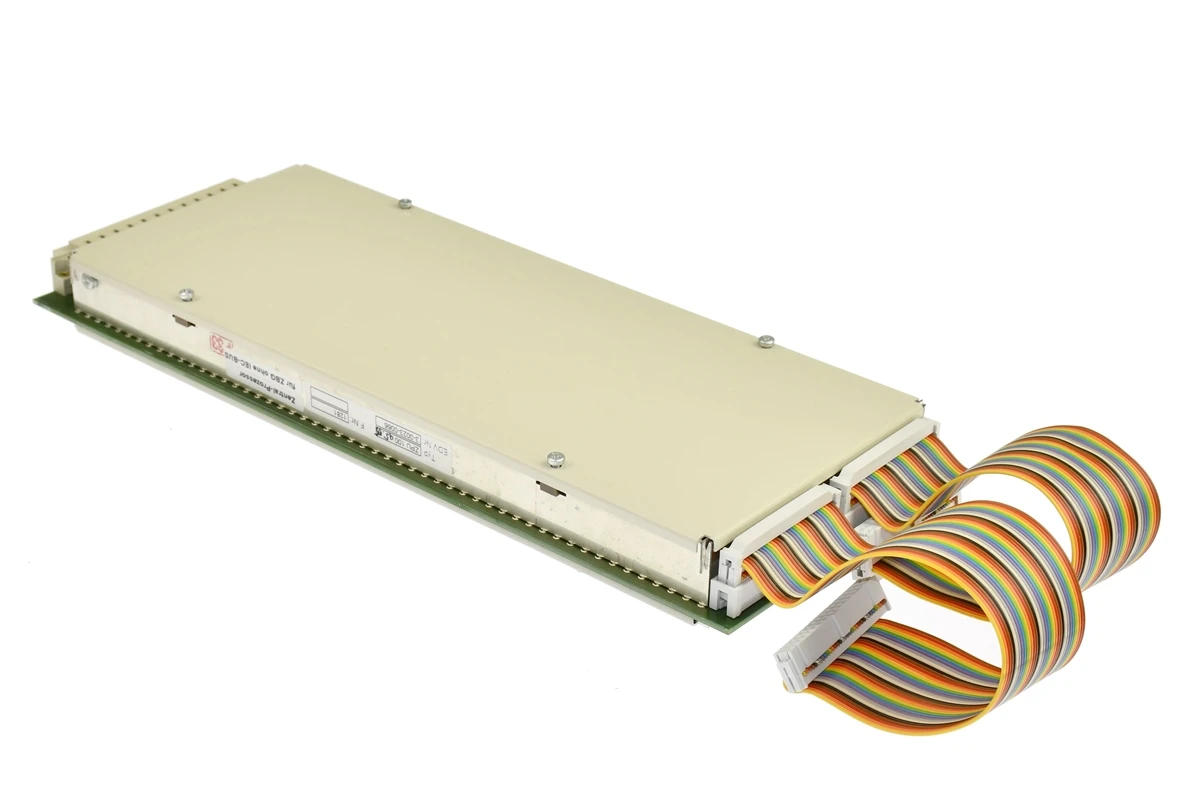

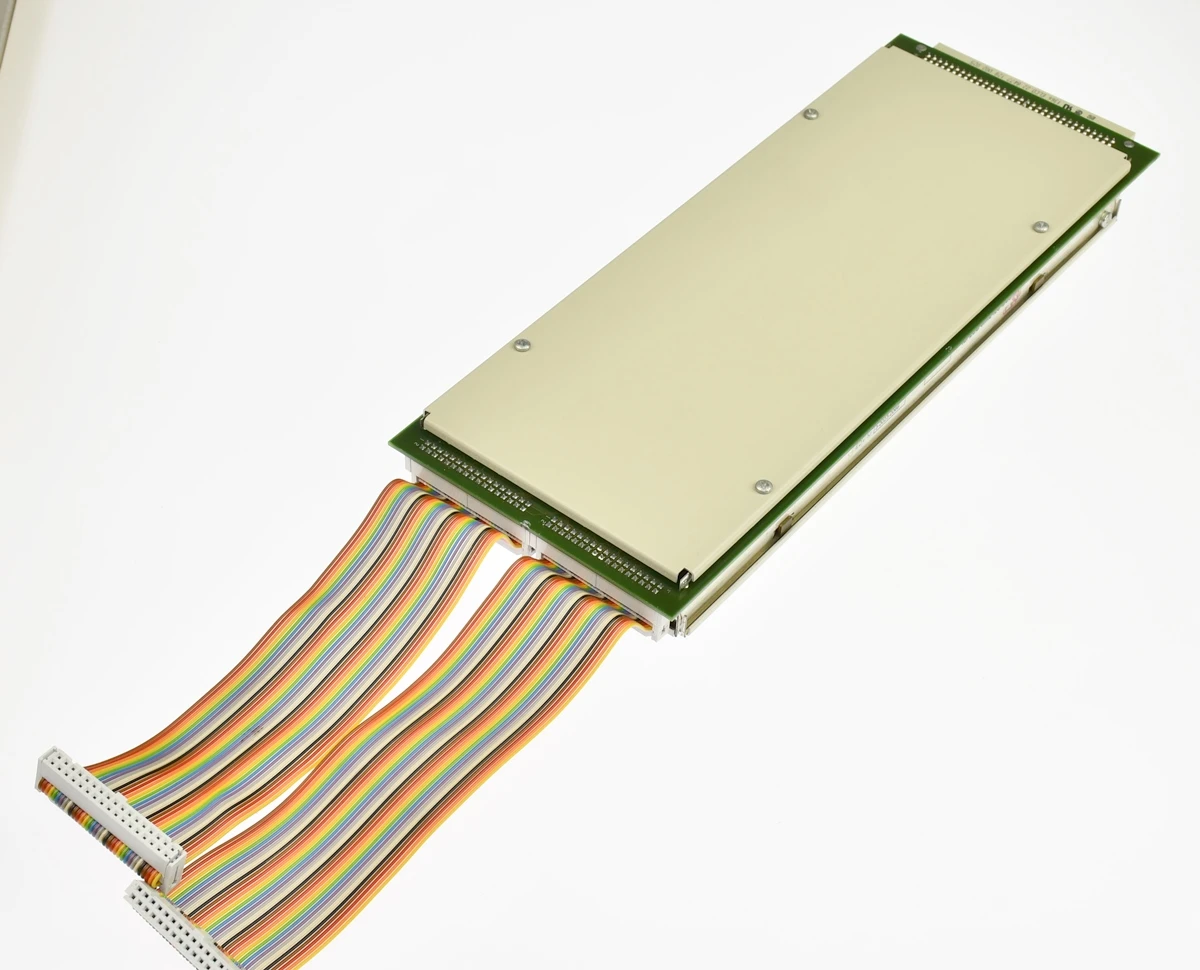

Używana płyta centralnego procesora ZPU 100, przeznaczona do systemu ZBG. Na etykiecie widoczne jest oznaczenie „Zentral-Prozessor für ZBG ohne IEC-BUS”, czyli centralny procesor do ZBG bez magistrali IEC-BUS. Element pochodzi z urządzenia przemysłowego / specjalistycznego i może być wykorzystany jako część zamienna, moduł serwisowy, płyta do naprawy istniejącego systemu albo jako element do identyfikacji i diagnostyki.

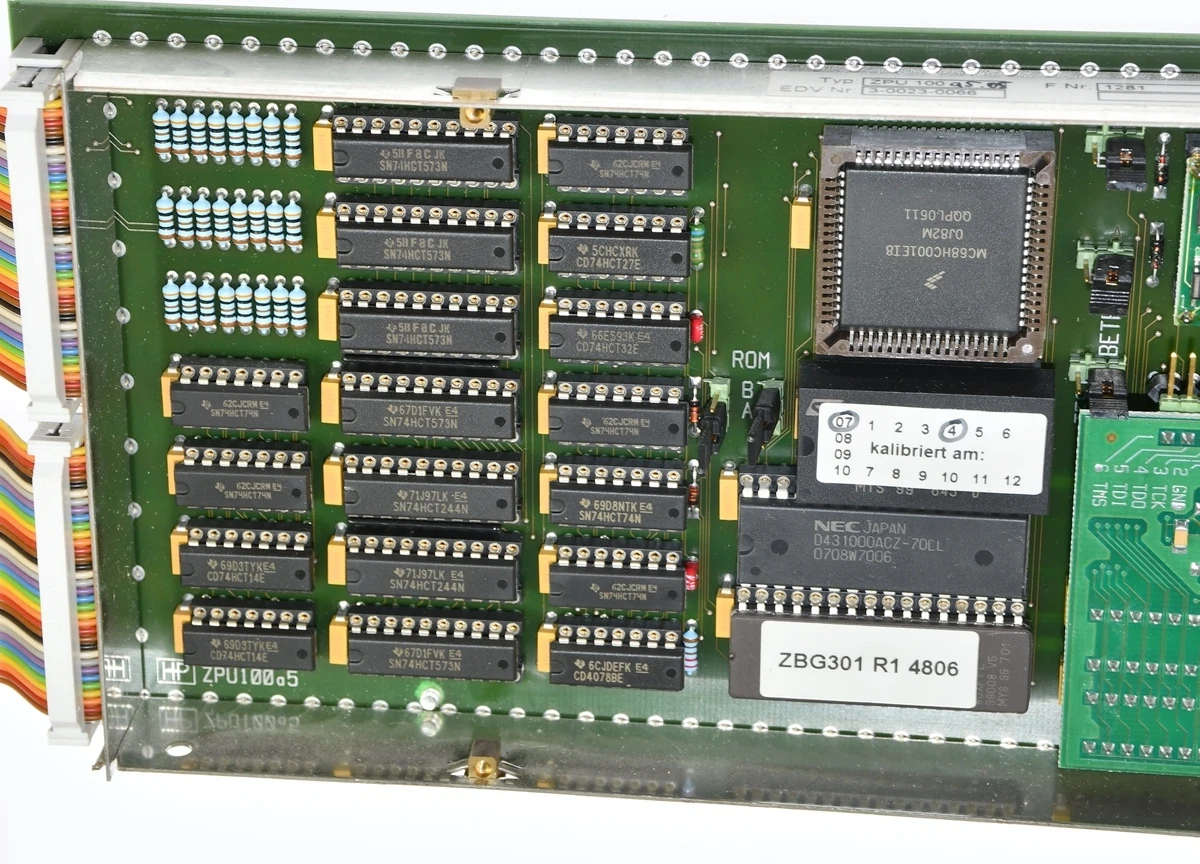

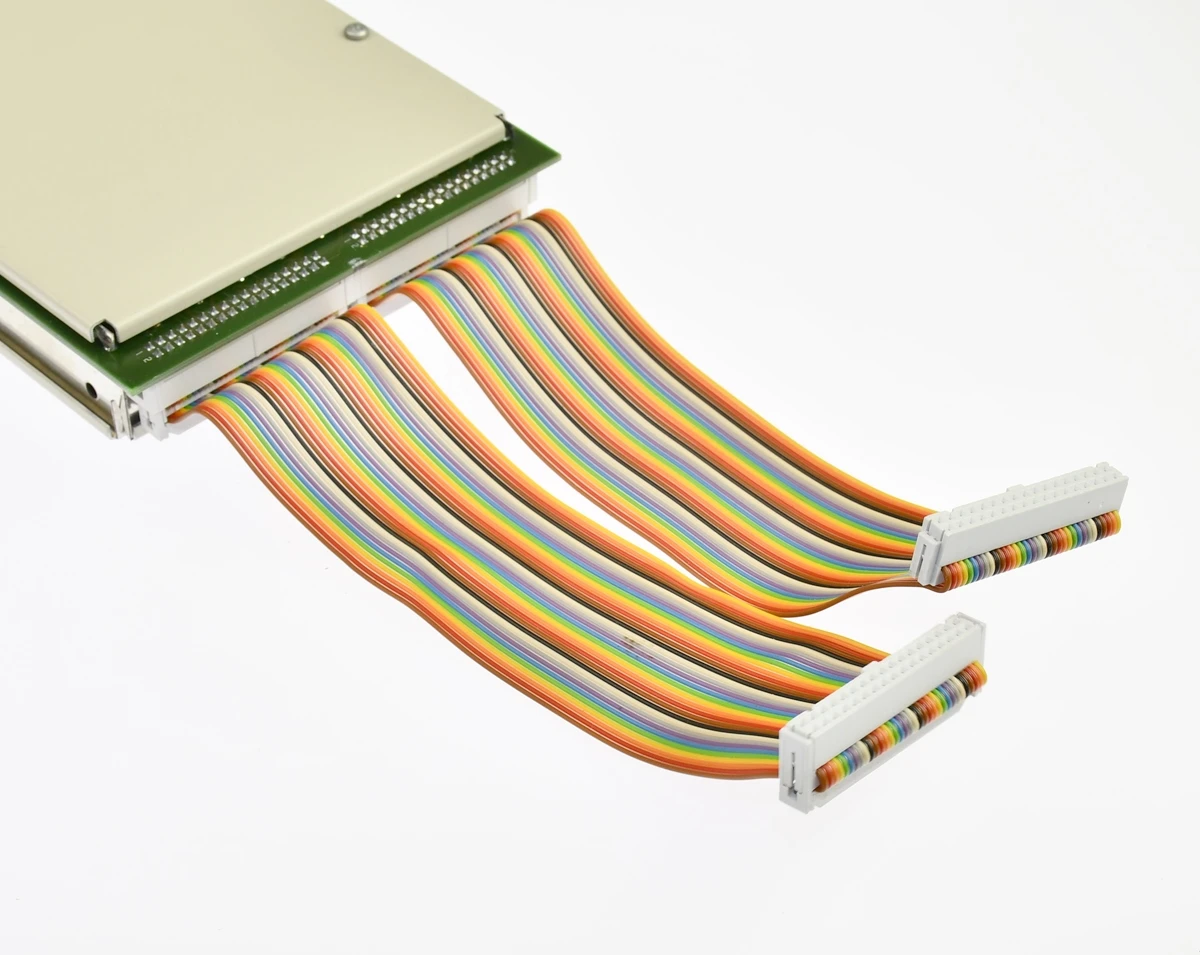

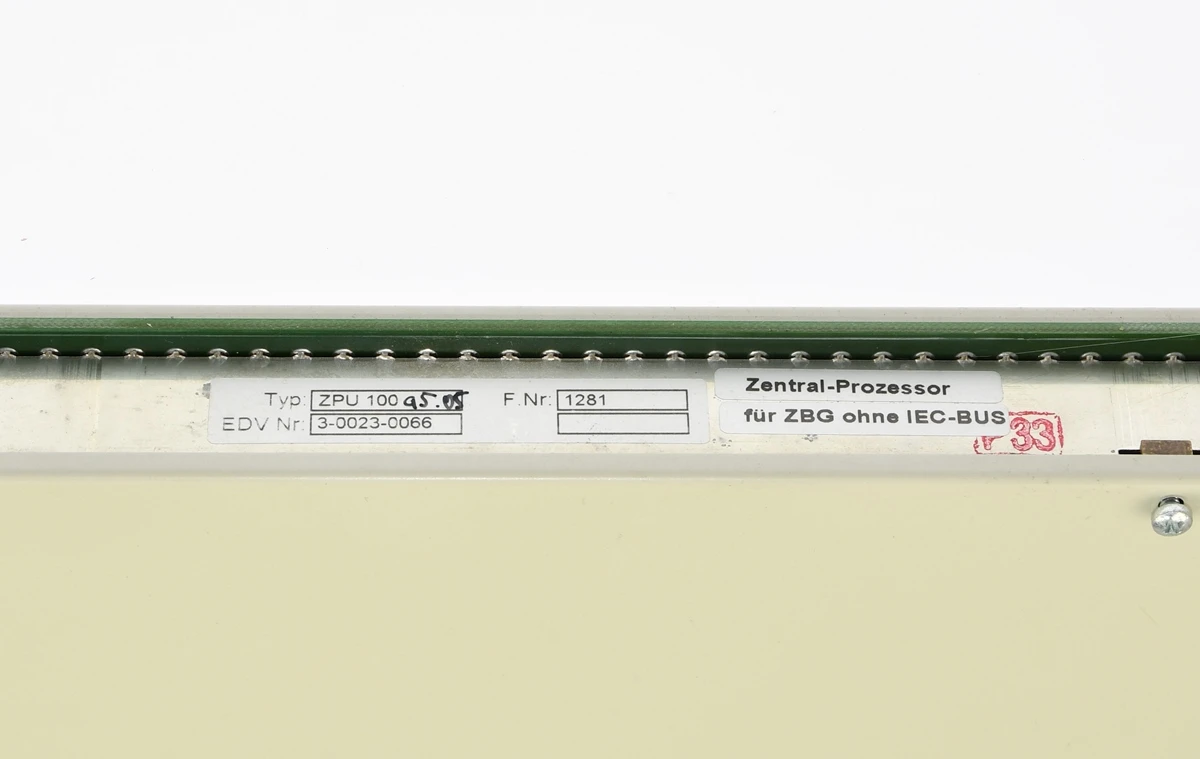

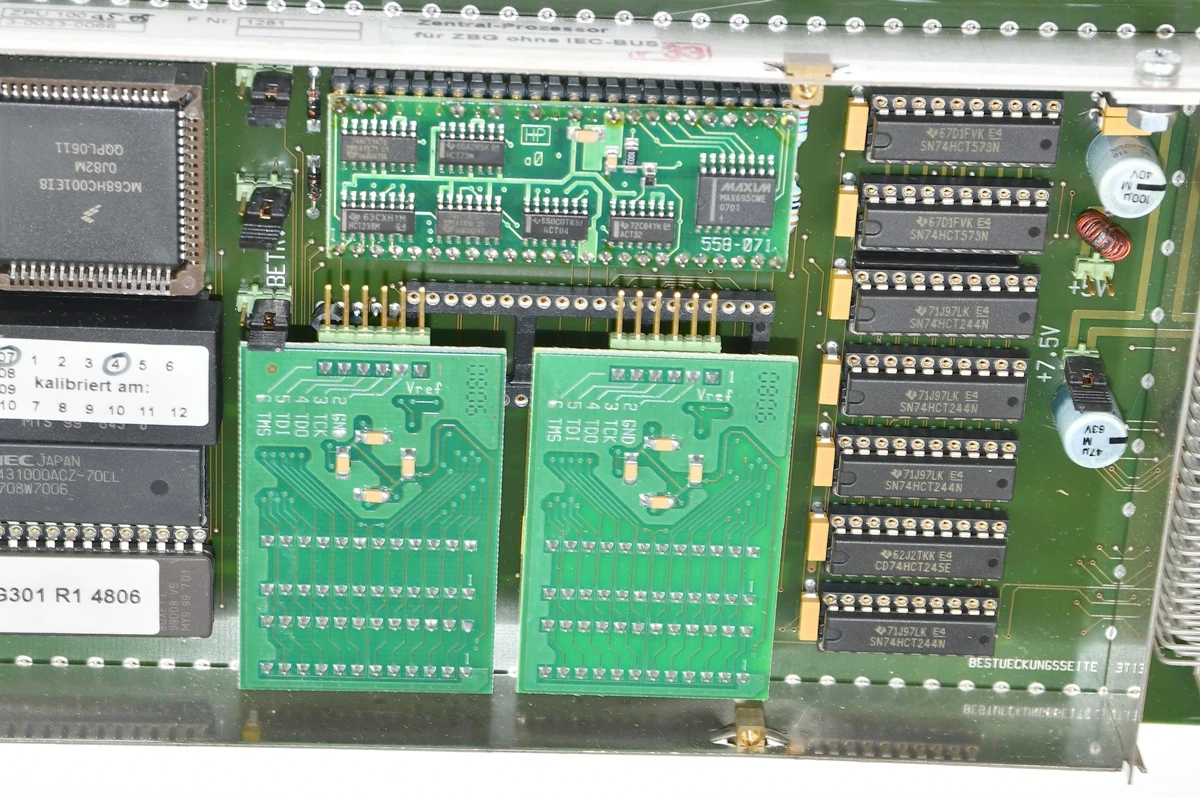

Dane odczytane z etykiet i płytki: typ ZPU 100, wariant najprawdopodobniej a5.05, EDV Nr. 3-0023-0066, F.Nr. 1281, oznaczenie ZBG301 R1 4806. Na płycie widoczne są m.in. układy cyfrowe Texas Instruments i CMOS/TTL: SN74HCT573N, SN74HCT244N, SN74HCT74N, SN74HCT00N, CD74HCT273E, CD74HCT32E, CD74HCT14E, CD4078BE, a także mikroprocesor / mikrokontroler NEC MC68HC000I8, układ NEC D431000ACZ-70LL oraz pamięć EPROM / ROM z naklejką kalibracyjną. Widoczne są również złącza taśmowe, długa listwa stykowa do montażu w systemie oraz elementy bierne i dyskretne.

Moduł opisany jest jako centralny procesor dla ZBG bez IEC-BUS. Może być przydatny przy naprawie starszych urządzeń przemysłowych, układów sterowania, specjalistycznych systemów pomiarowych lub automatyki, w których zastosowano system ZBG. Ze względu na wiek i specjalistyczny charakter modułu proszę przed zakupem dokładnie porównać oznaczenia, złącza, wersję wykonania, numer EDV, numer ZBG301 R1 4806 oraz zgodność z posiadanym urządzeniem.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

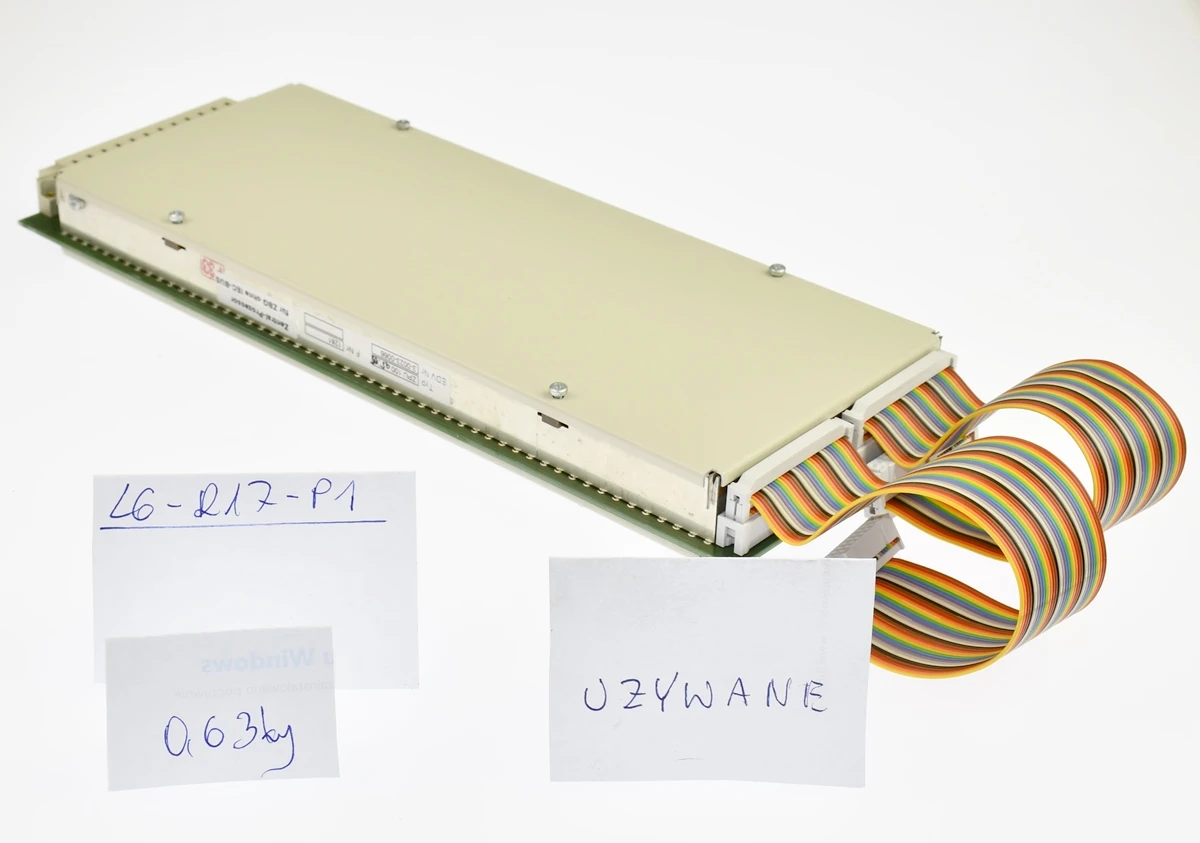

Magazyn: L6-R17-P1
