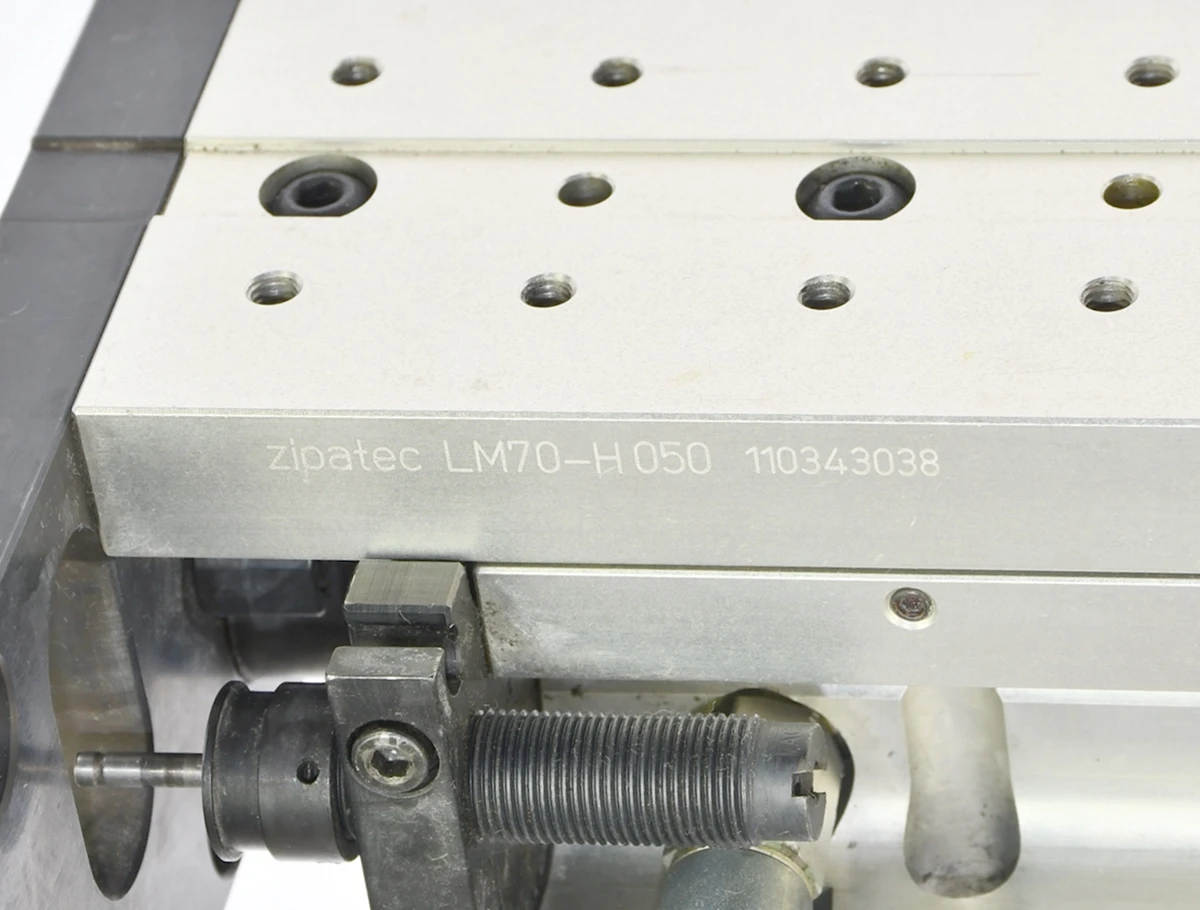

ZIPATEC LM70-H050 Siłownik liniowy pneumatyczny skok 50mm prowadnica

Używany pneumatyczny moduł liniowy firmy: ZIPATEC, model: LM70-H050, przeznaczony do precyzyjnego przemieszczania elementów w maszynach, automatyce montażowej, systemach manipulacyjnych oraz specjalistycznych stanowiskach produkcyjnych.

Model LM70-H050 posiada skok roboczy 50 mm i należy do cięższej serii LM70, charakteryzującej się bardzo sztywną konstrukcją oraz precyzyjnym prowadzeniem ruchomego stołu. Moduł wykorzystuje pneumatyczny siłownik o średnicy tłoka 32 mm i pracuje przy ciśnieniu 3–7 bar. Przy ciśnieniu 6 bar siła wynosi około 470 N przy wysuwie oraz 404 N przy ruchu powrotnym.

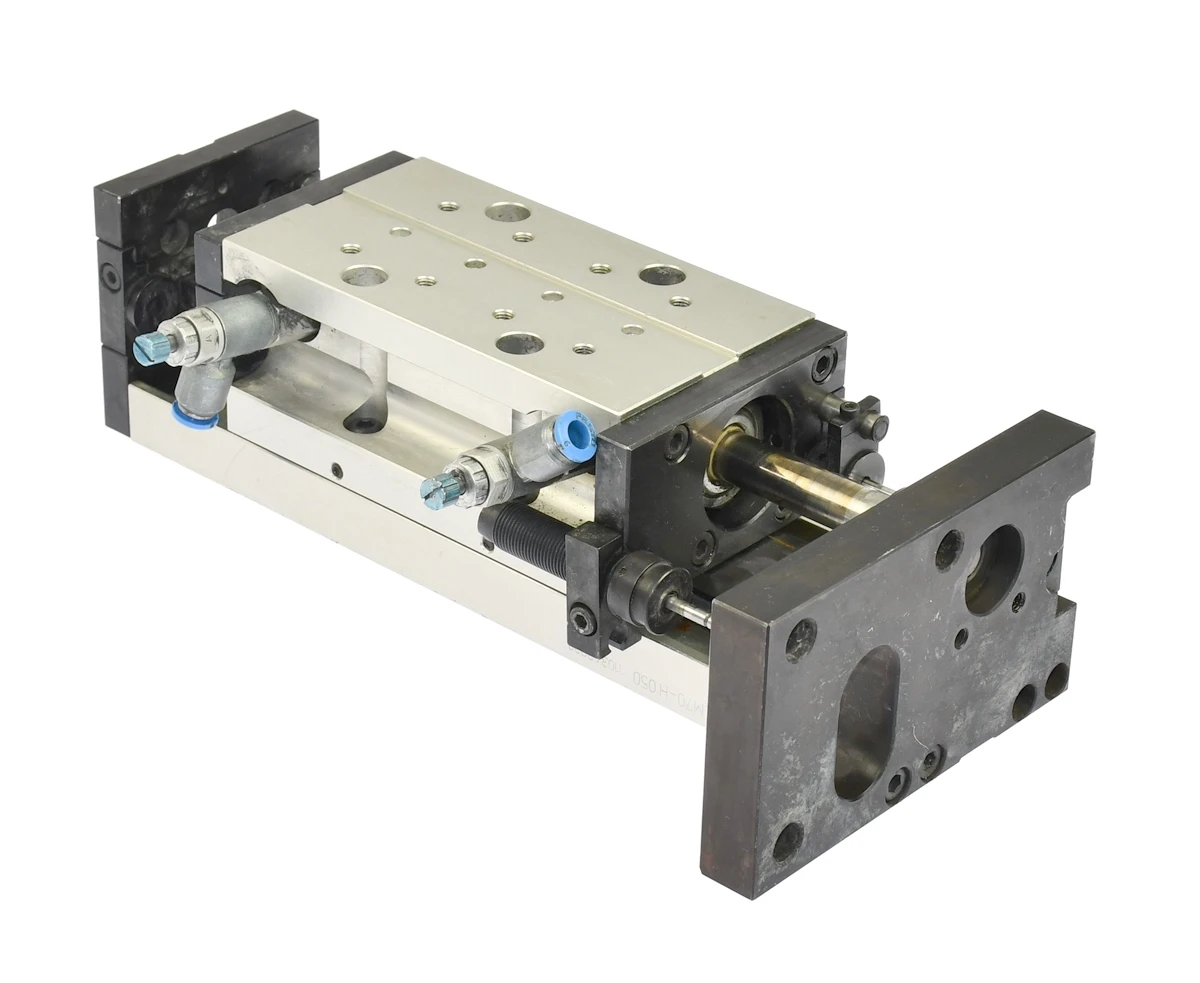

Konstrukcja oparta jest na precyzyjnym układzie prowadzenia liniowego, zapewniającym niewielki luz, wysoką sztywność oraz dobrą powtarzalność pozycjonowania. Ruchomy stół posiada liczne gwintowane otwory montażowe umożliwiające bezpośrednie zamocowanie chwytaka, narzędzia, uchwytu lub innego elementu wykonawczego.

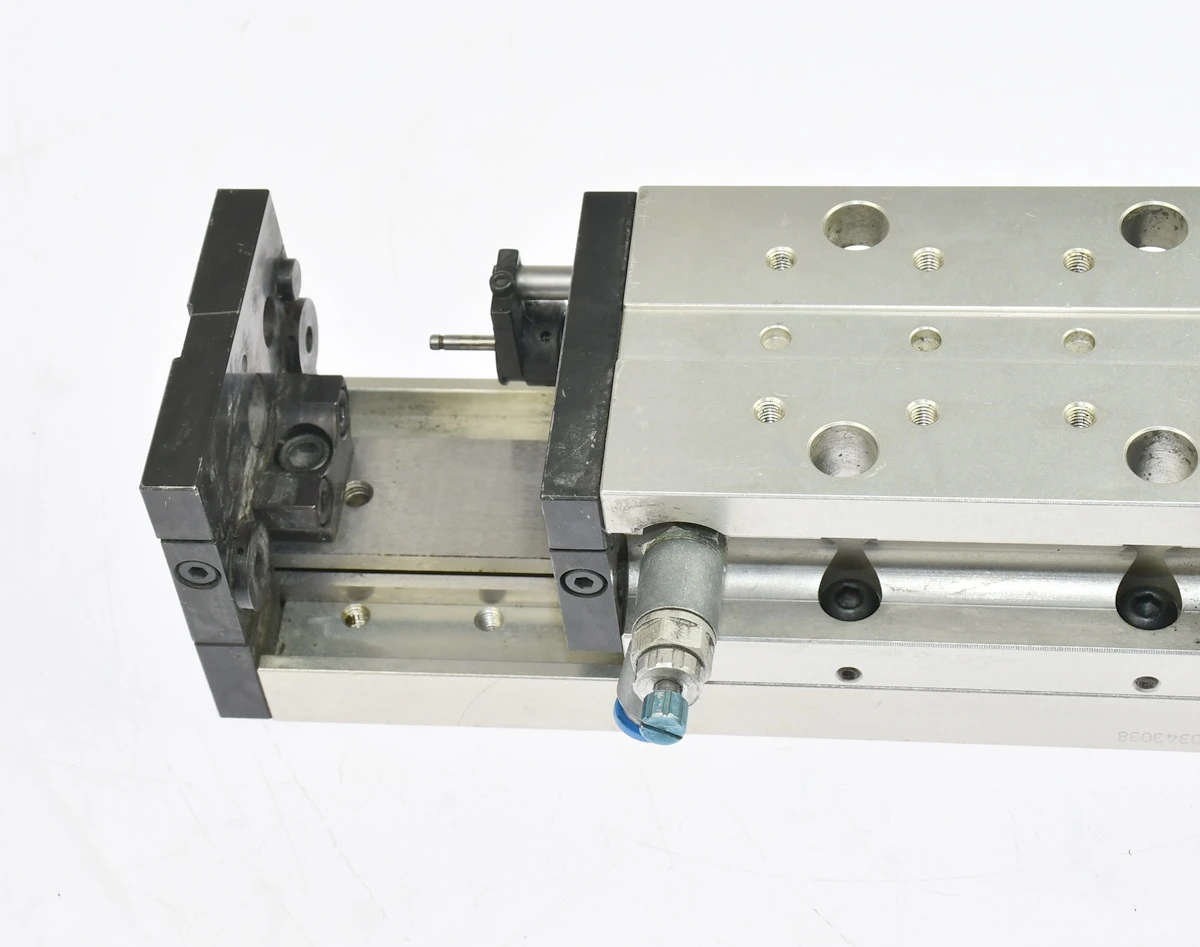

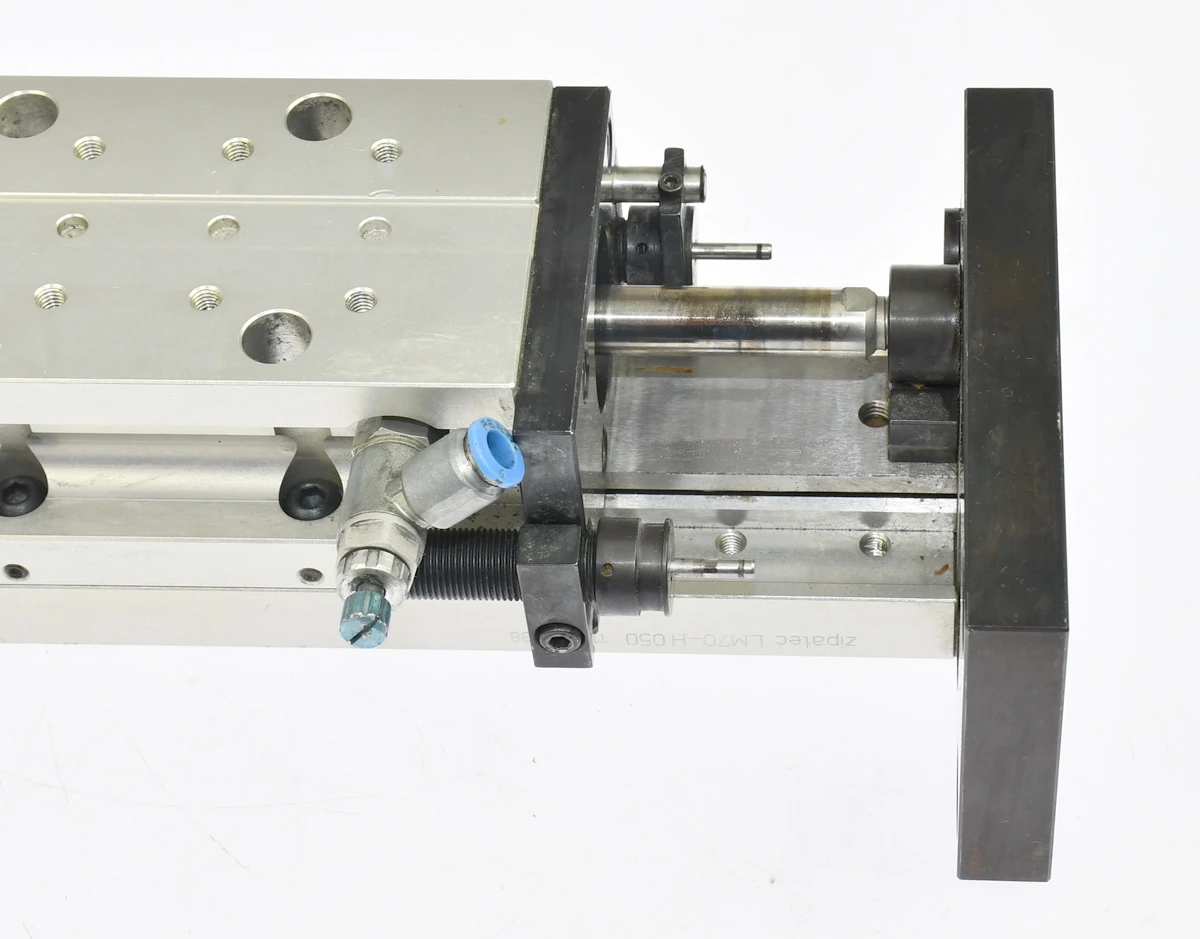

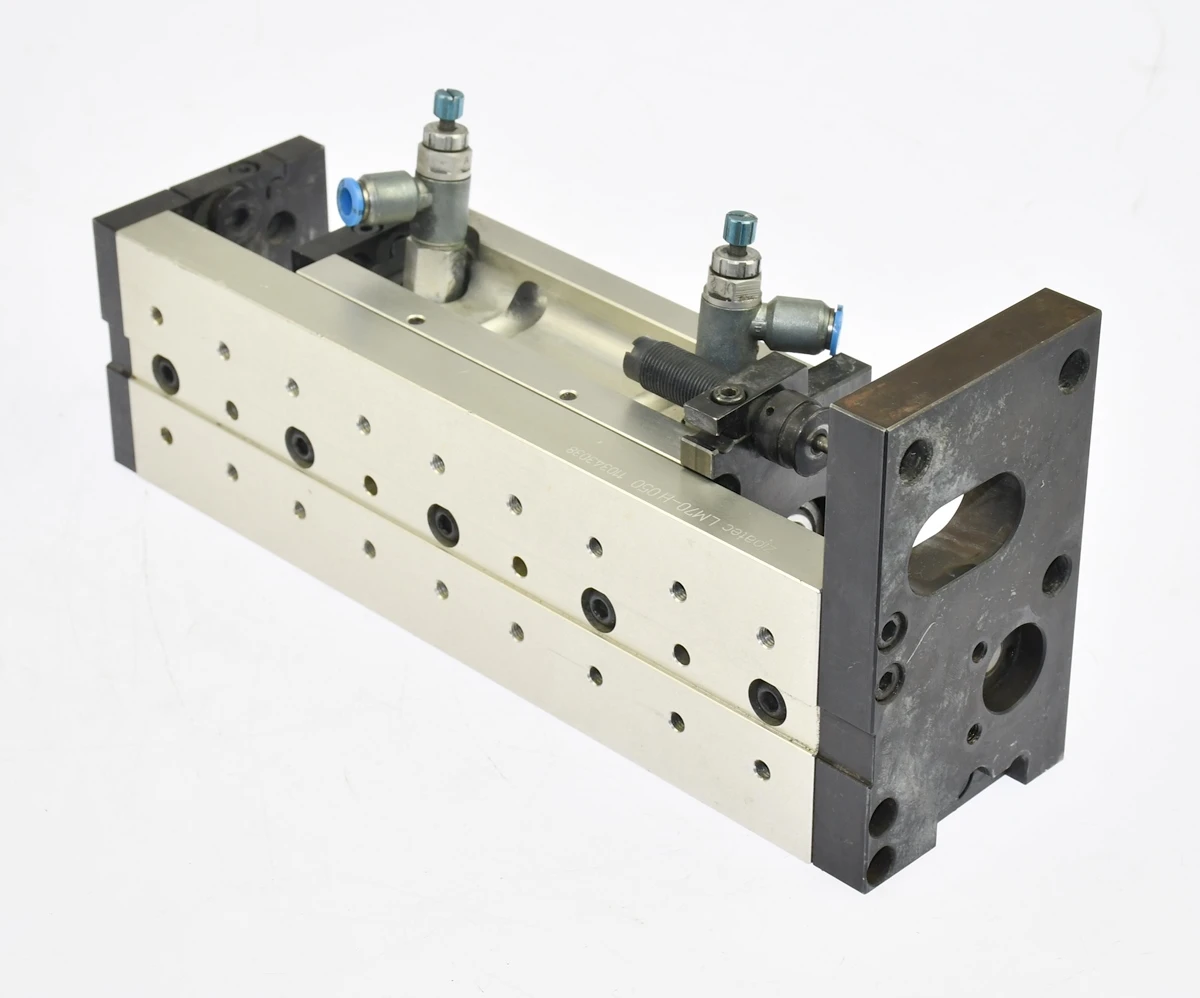

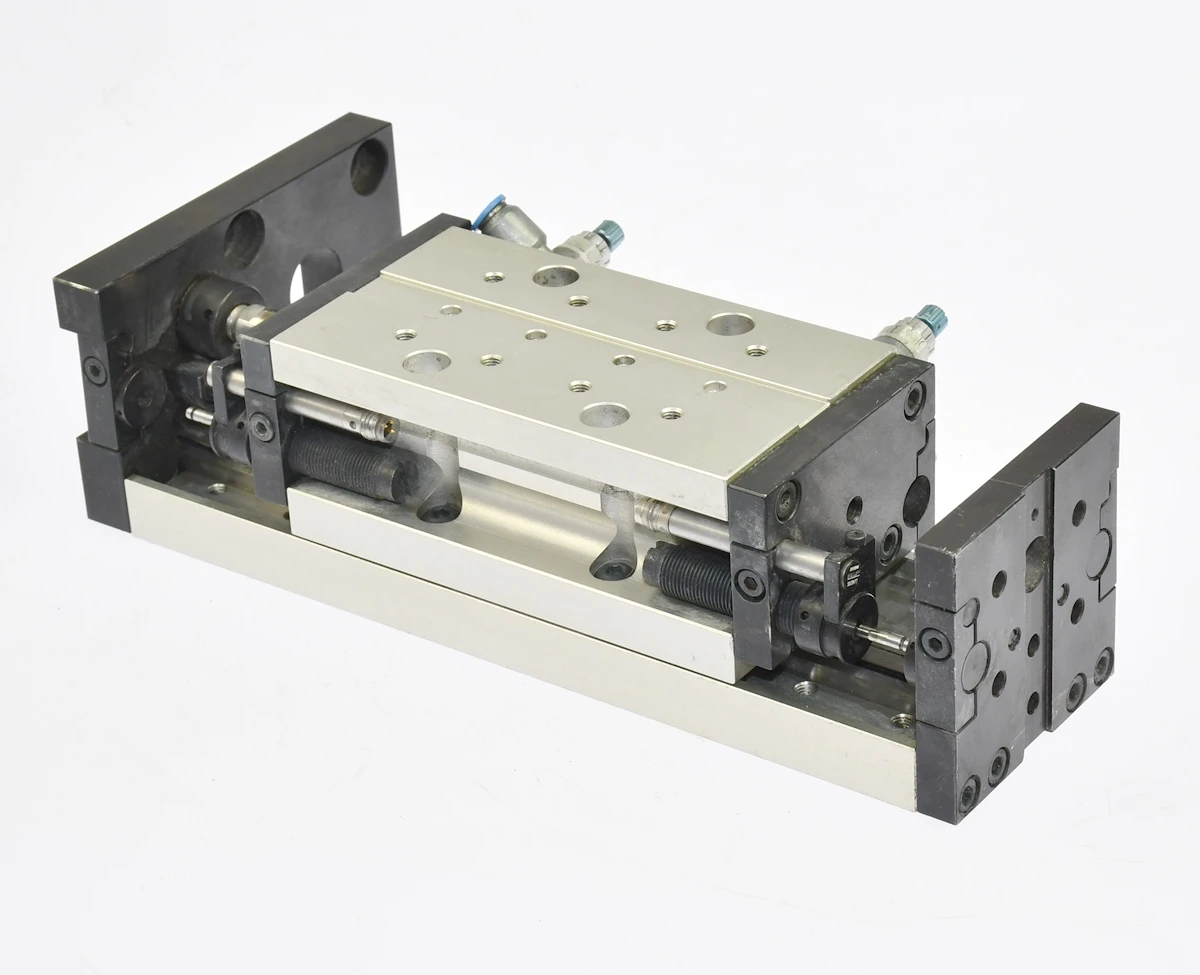

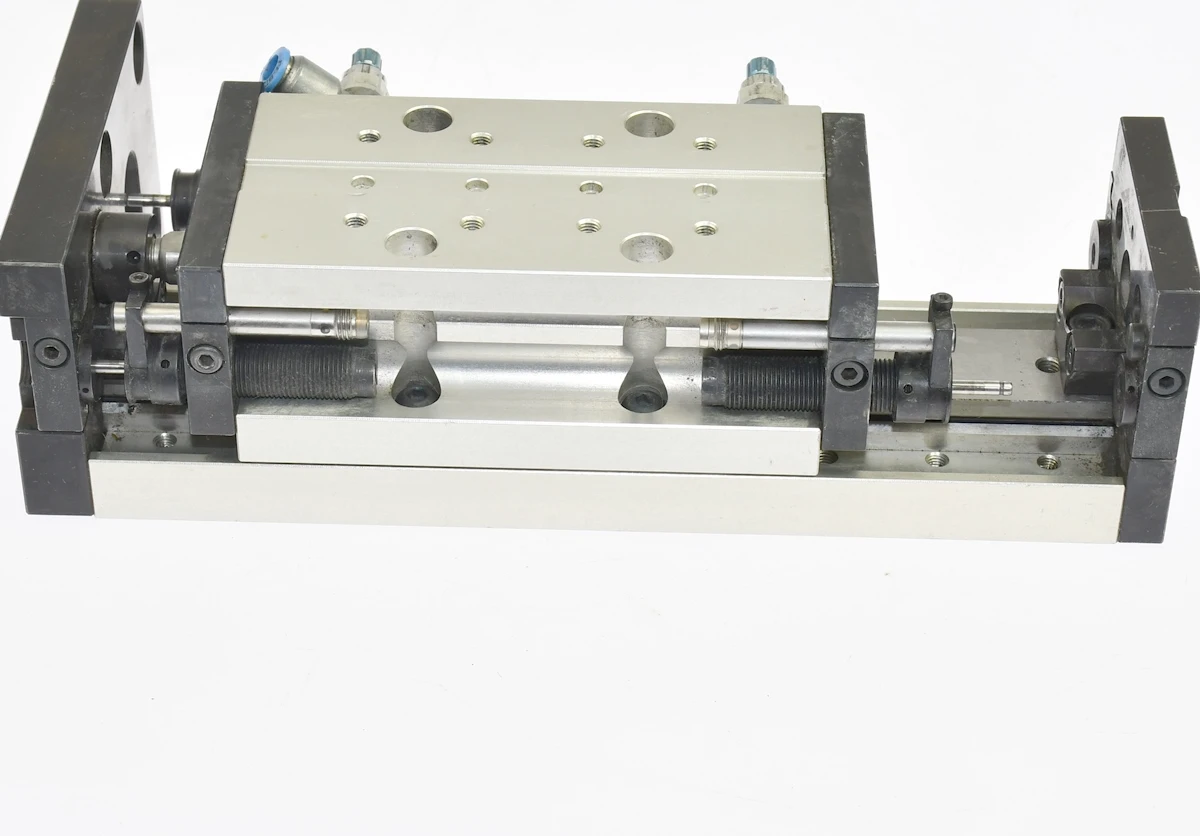

Prezentowany egzemplarz wyposażony jest w regulowane ograniczniki końcowe z amortyzacją oraz regulatory przepływu na przyłączach pneumatycznych, dzięki czemu możliwe jest ustawienie prędkości ruchu oraz łagodne wyhamowanie stołu w pozycjach krańcowych.

Długość modułu dla wersji LM70-H050 wynosi około 248 mm, natomiast masa około 3,45 kg. Moduły tej serii stosowane są między innymi w automatyce montażowej, urządzeniach pakujących, manipulatorach, systemach pick-and-place oraz maszynach specjalnych.

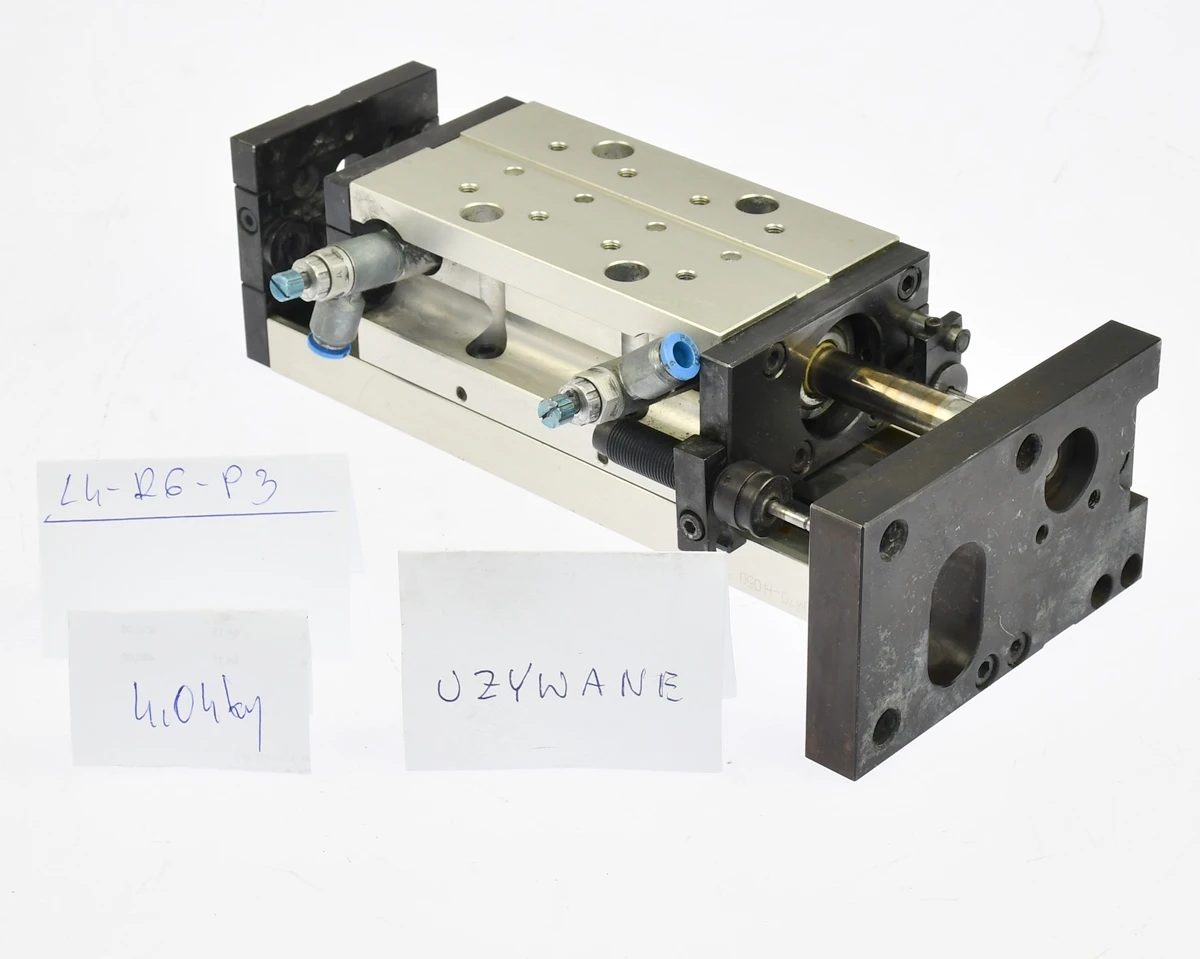

Element używany, pochodzący z demontażu urządzenia przemysłowego. Stan wizualny zgodny ze zdjęciami. Testowany w naszej pracowni.
