TELE D12DT10 przekaźnik PTC zabezpieczenie termiczne silnika 230V 24V

Używany przekaźnik kontroli temperatury marki: TELE, model: D12DT10, przeznaczony do zabezpieczania silników, transformatorów, uzwojeń i innych urządzeń elektrycznych wyposażonych w czujniki termistorowe PTC. Moduł monitoruje rezystancję czujników PTC podłączonych do zacisków T1–T2 i po przekroczeniu temperatury granicznej przełącza wyjście przekaźnikowe, umożliwiając odłączenie stycznika, zatrzymanie napędu lub zgłoszenie alarmu przegrzania.

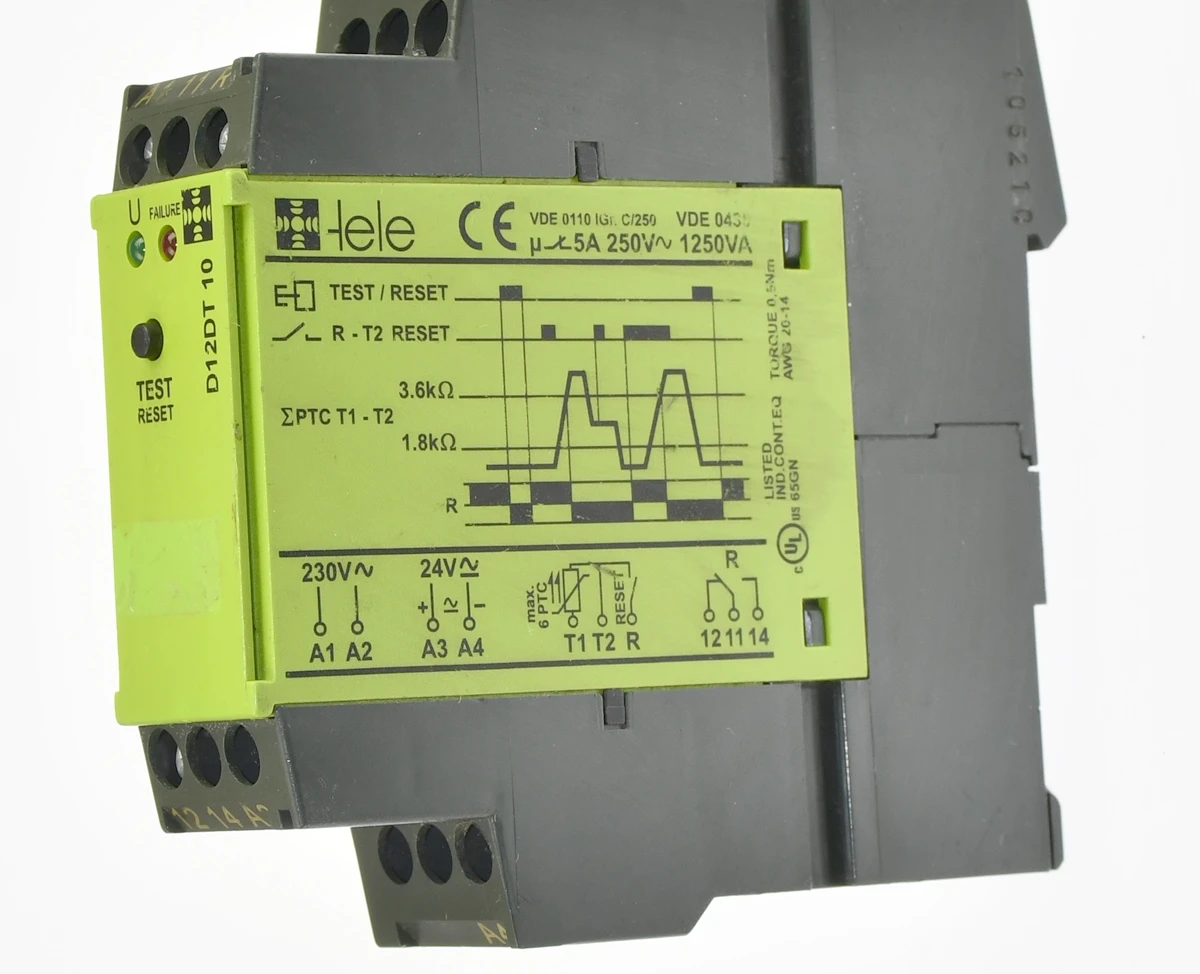

Przekaźnik może być stosowany w układach ochrony silników trójfazowych, pomp, wentylatorów, sprężarek, napędów maszyn, transformatorów oraz urządzeń przemysłowych, w których w uzwojeniach zamontowane są termistory PTC. Na obudowie znajduje się wykres pracy z progami około 1,8 kΩ i 3,6 kΩ dla toru PTC T1–T2, sygnalizacja U / Failure oraz przycisk TEST / RESET.

Model D12DT10 posiada możliwość zasilania z 230 V AC na zaciskach A1–A2 albo z 24 V AC/DC na zaciskach A3–A4. Wyjście wykonawcze stanowi styk przełączny 11–12–14 o obciążalności 5 A / 250 V AC, 1250 VA. Dostępny jest również zacisk R do zewnętrznego resetu. Moduł przeznaczony jest do montażu na szynie DIN w szafie sterowniczej.

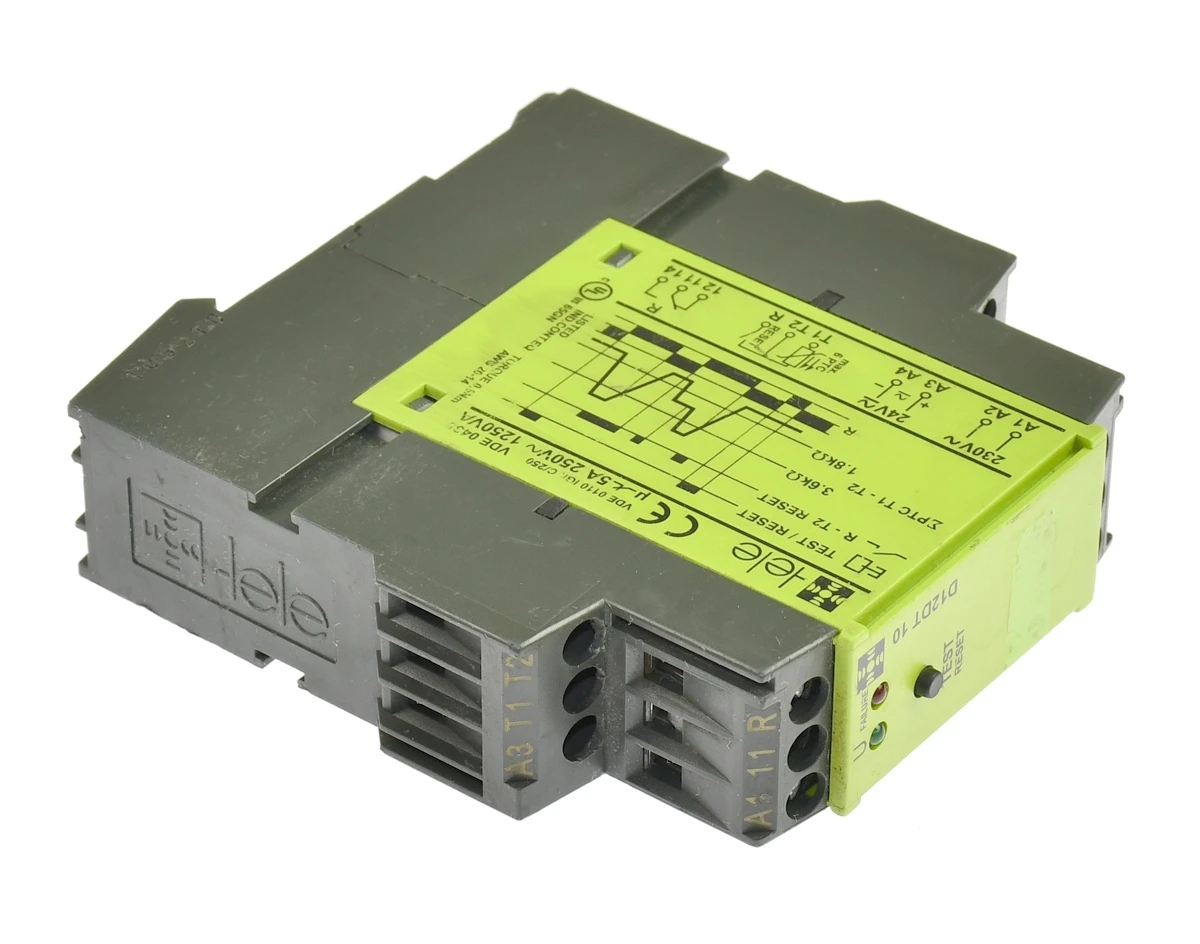

Oznaczenia widoczne na urządzeniu: TELE D12DT10, TEST / RESET, PTC T1–T2, 230V A1/A2, 24V A3/A4, wyjście R 12/11/14, 5A 250V AC, 1250VA. Sprzedawany dokładnie egzemplarz widoczny na zdjęciach.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

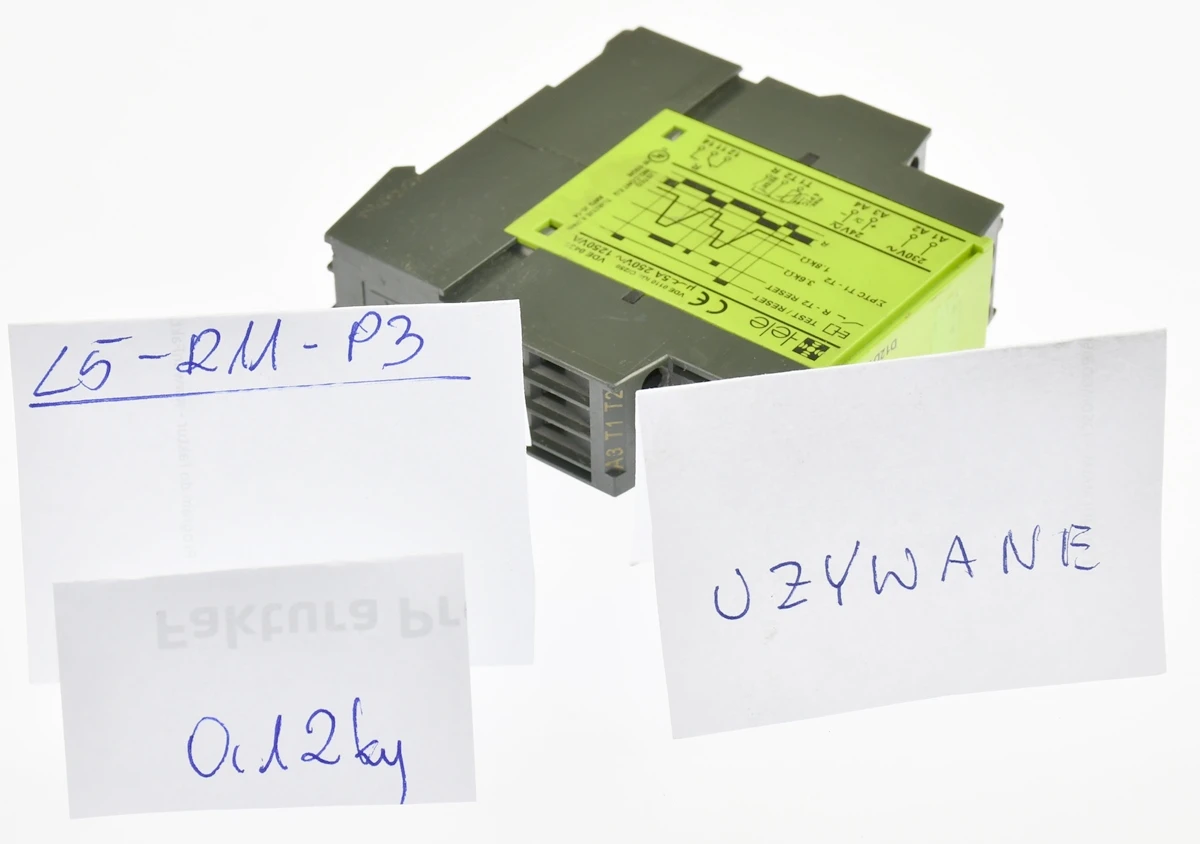

Magazyn: L5-R11-P3
