Sonda HV dzielnik pojemnościowy modulatora klistronu LINAC PFN tyratron

Używana sonda pomiarowa wysokiego napięcia / pojemnościowy dzielnik impulsowy, zdemontowana z olejowego zasilacza-modulatora dużego klistronu pracującego w akceleratorze liniowym LINAC. Element znajdował się w zbiorniku olejowym modulatora, w pobliżu dużego transformatora impulsowego. Pierwotne uzwojenie transformatora było zasilane impulsowo z układu PFN przełączanego przez tyratron, co wskazuje na zastosowanie w klasycznym impulsowym modulatorze klistronowym dużej mocy.

Moduł służył najprawdopodobniej do monitorowania impulsowego wysokiego napięcia w torze modulatora, kontroli kształtu impulsu z PFN, impulsu na transformatorze lub napięcia związanego z zasilaniem klistronu. Konstrukcja odpowiada sondzie typu capacitive pickup / capacitive voltage divider, czyli pojemnościowemu sprzężeniu sygnału wysokiego napięcia na wyjście pomiarowe niskonapięciowe.

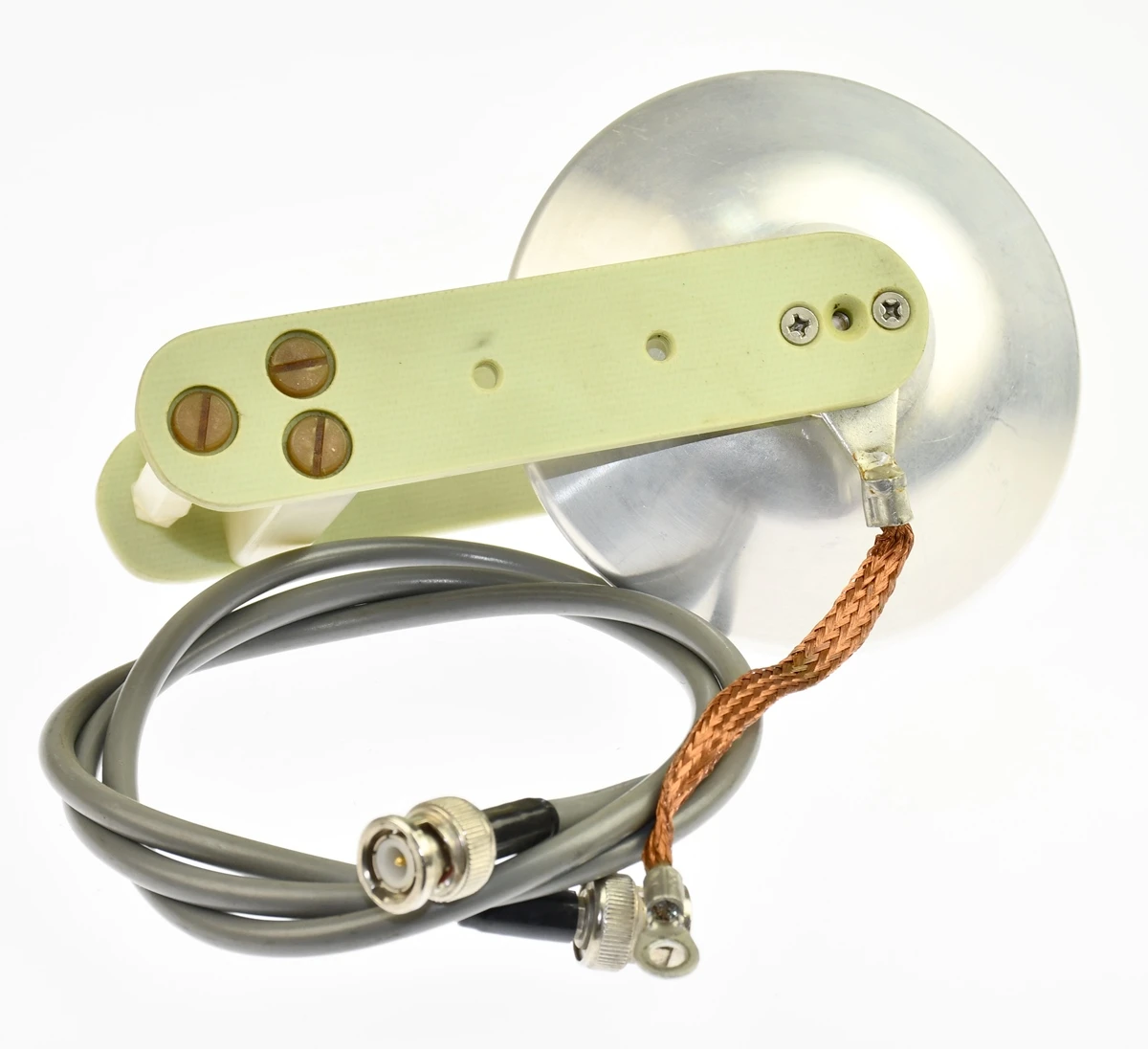

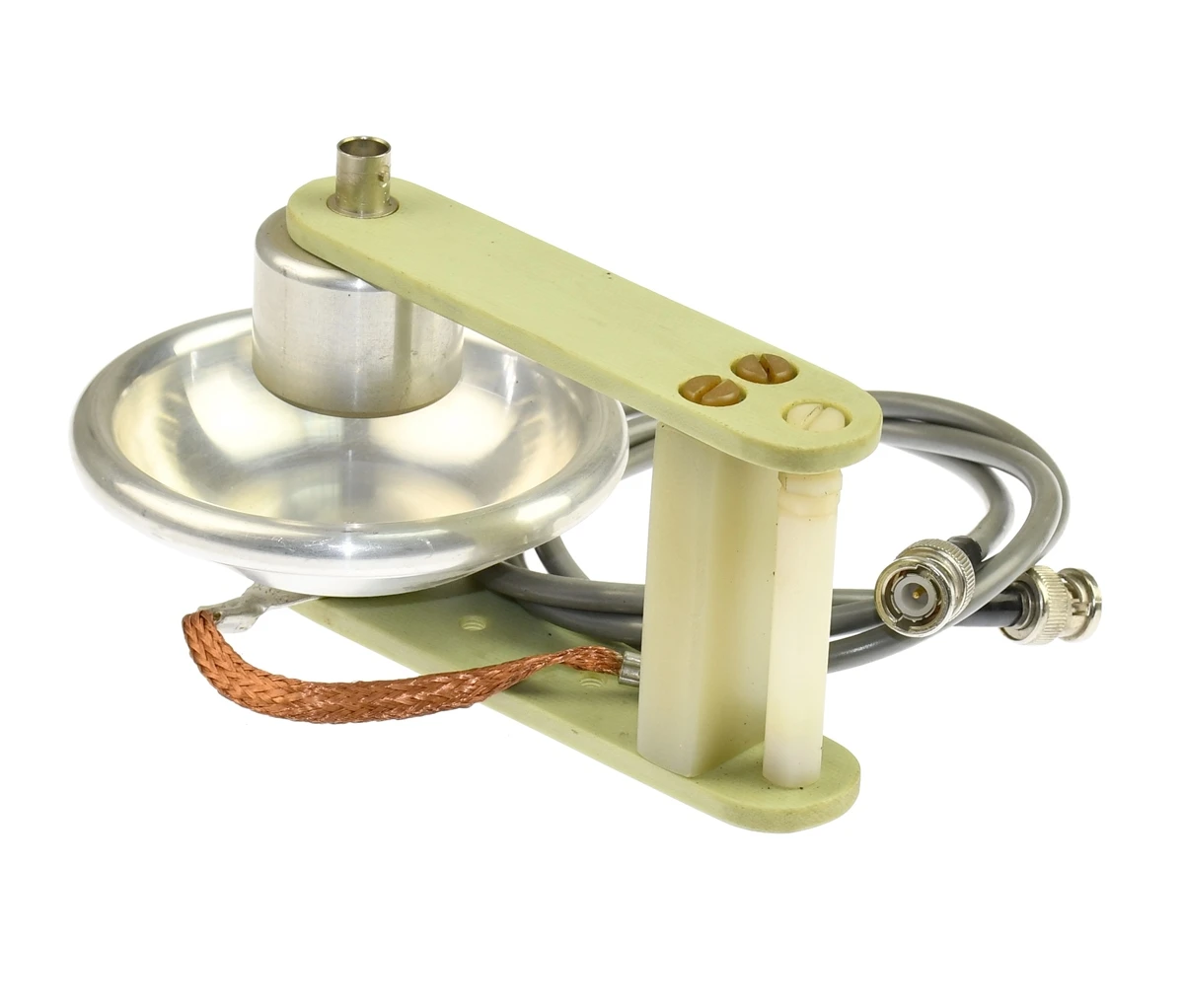

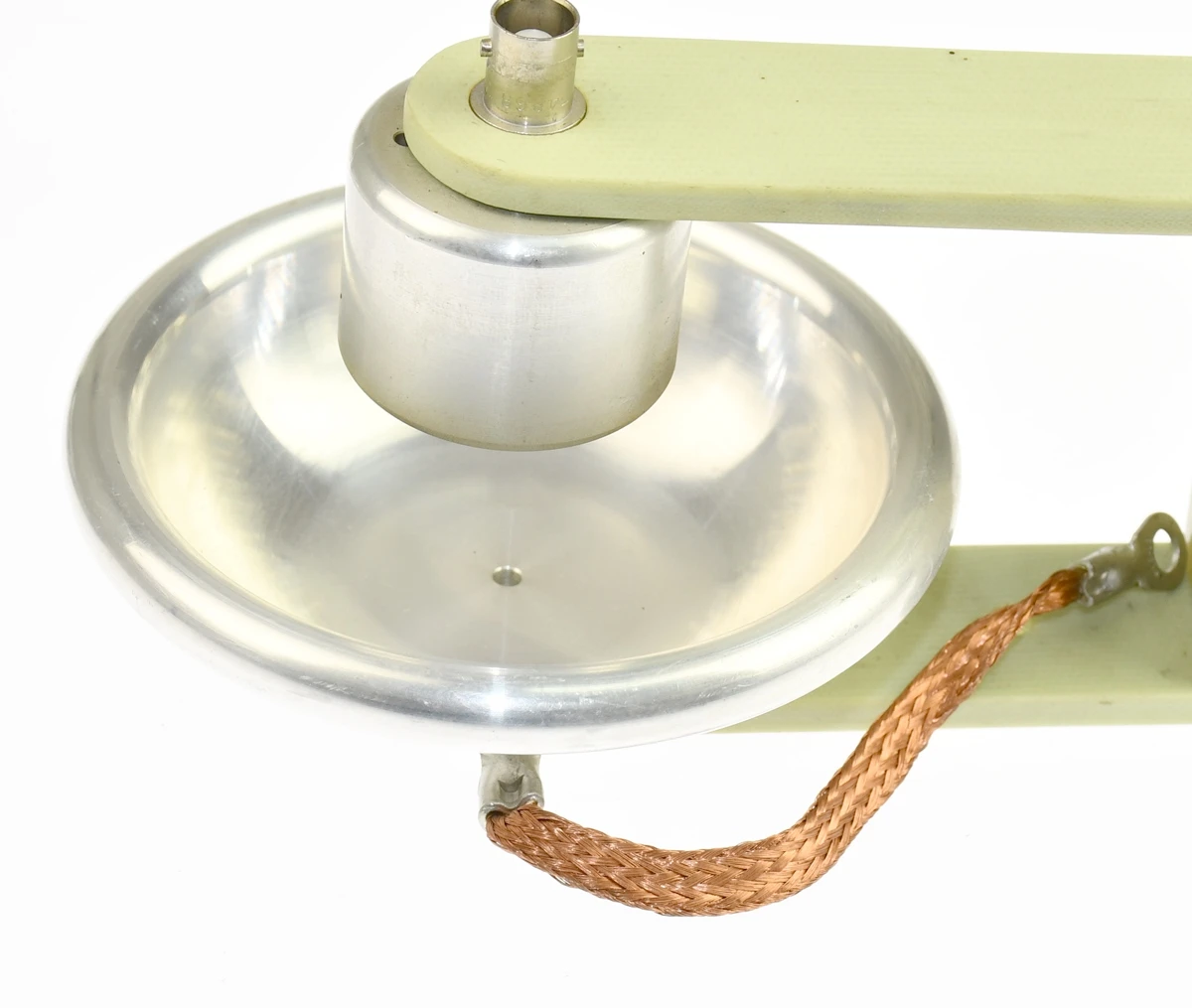

Element posiada metalową elektrodę pomiarową, izolowany wspornik, połączenie ekranem / oplotem masowym oraz wyjścia koncentryczne BNC do podłączenia toru diagnostycznego, oscyloskopu, układu monitoringu impulsu albo elektroniki zabezpieczającej. Takie rozwiązania stosuje się w modulatorach klistronowych, układach PFN, zasilaczach impulsowych HV, aparaturze akceleratorowej, linacach, radarach, modulatorach mikrofalowych i systemach diagnostyki wysokiego napięcia.

Urządzenie nie jest zwykłym miernikiem niskonapięciowym ani sprzęgaczem RF toru mikrofalowego. Jest to specjalistyczny element pomiarowy do pracy w oleju transformatorowym, w środowisku impulsowego wysokiego napięcia. Mógł służyć do obserwacji amplitudy impulsu, czasu narastania, płaskości impulsu, oscylacji, przebić, niestabilności pracy tyratronu, PFN lub transformatora impulsowego.

Element może być przydatny jako część zamienna do modulatora klistronu, zasilacza akceleratora LINAC, stanowiska wysokiego napięcia impulsowego, układu PFN, aparatury radarowej, laboratorium energoelektroniki impulsowej albo jako specjalistyczny element do badań, rekonstrukcji i diagnostyki klasycznych modulatorów HV.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

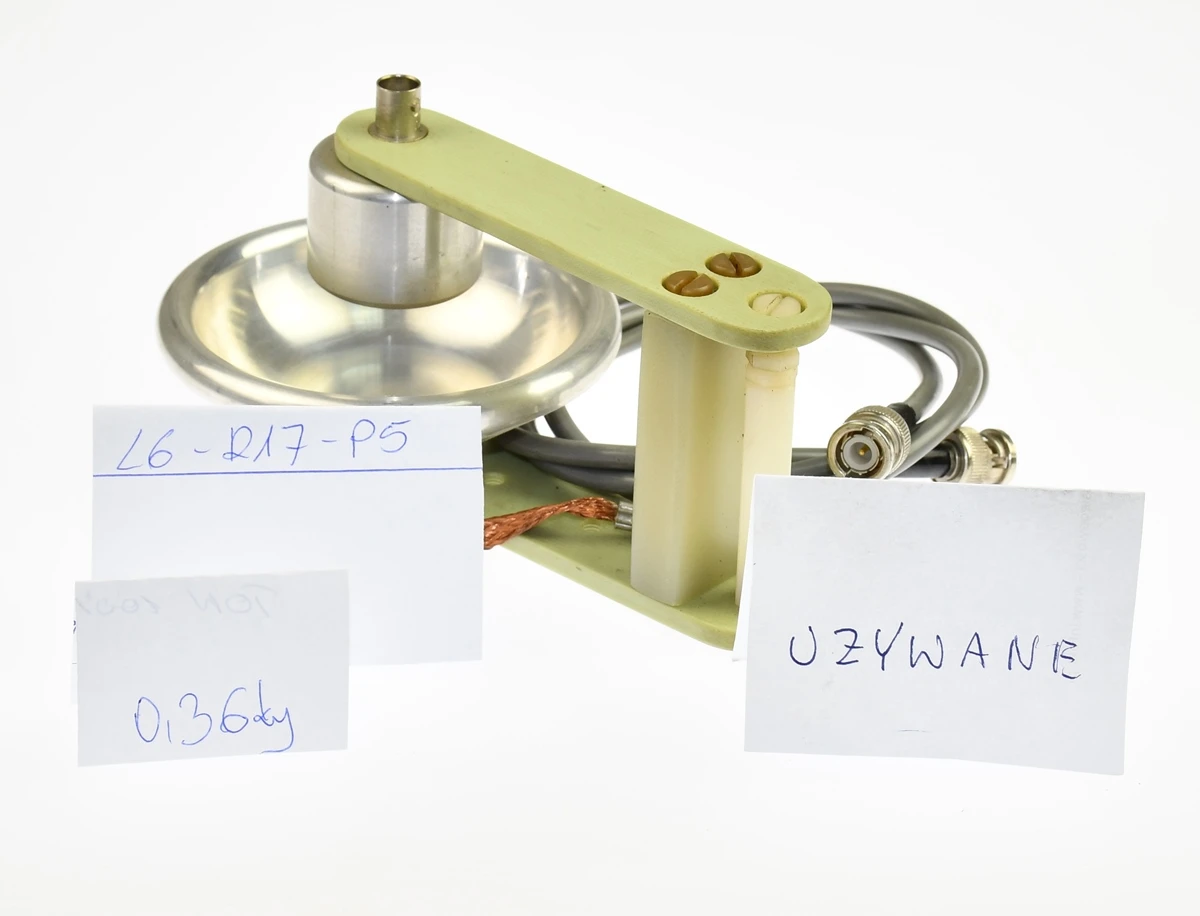

Magazyn: L6-R17-P5
