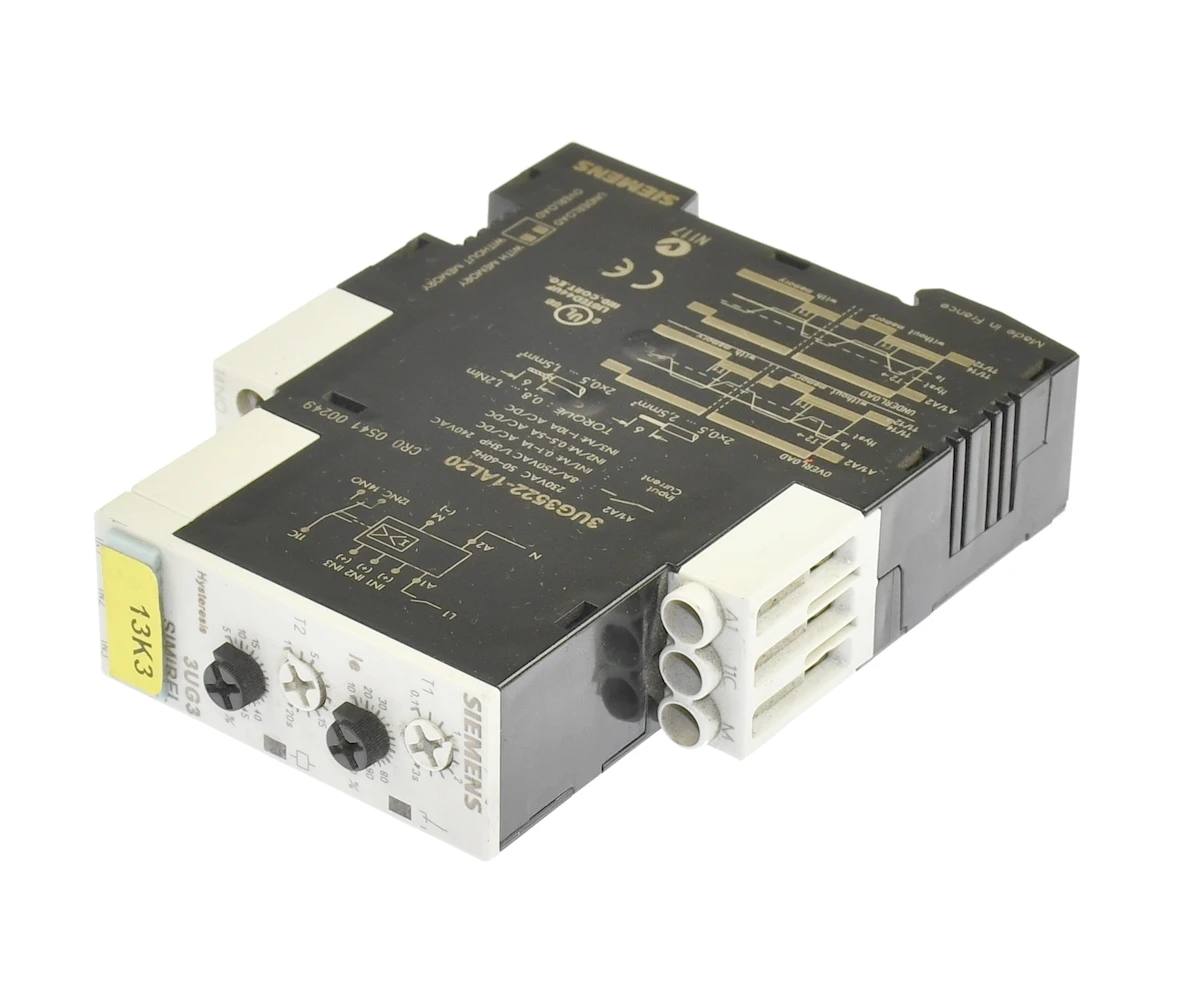

Siemens 3UG3522-1AL20 przekaźnik kontroli prądu 0,1-10A 230VAC

Używany przekaźnik kontroli prądu marki Siemens, model: 3UG3522-1AL20, przeznaczony do nadzoru obciążenia w układach automatyki przemysłowej, szafach sterowniczych, maszynach, napędach, pompach, wentylatorach, przenośnikach oraz innych urządzeniach, w których ważna jest kontrola pobieranego prądu.

Moduł służy do wykrywania przeciążenia i niedociążenia. Dzięki temu może sygnalizować zarówno zbyt duży pobór prądu, np. przy zablokowanym silniku, przeciążeniu mechanicznym lub awarii napędu, jak i zbyt mały pobór prądu, np. przy zerwanym pasku, braku obciążenia, suchobiegu pompy, braku medium, rozłączeniu elementu wykonawczego albo nieprawidłowej pracy maszyny.

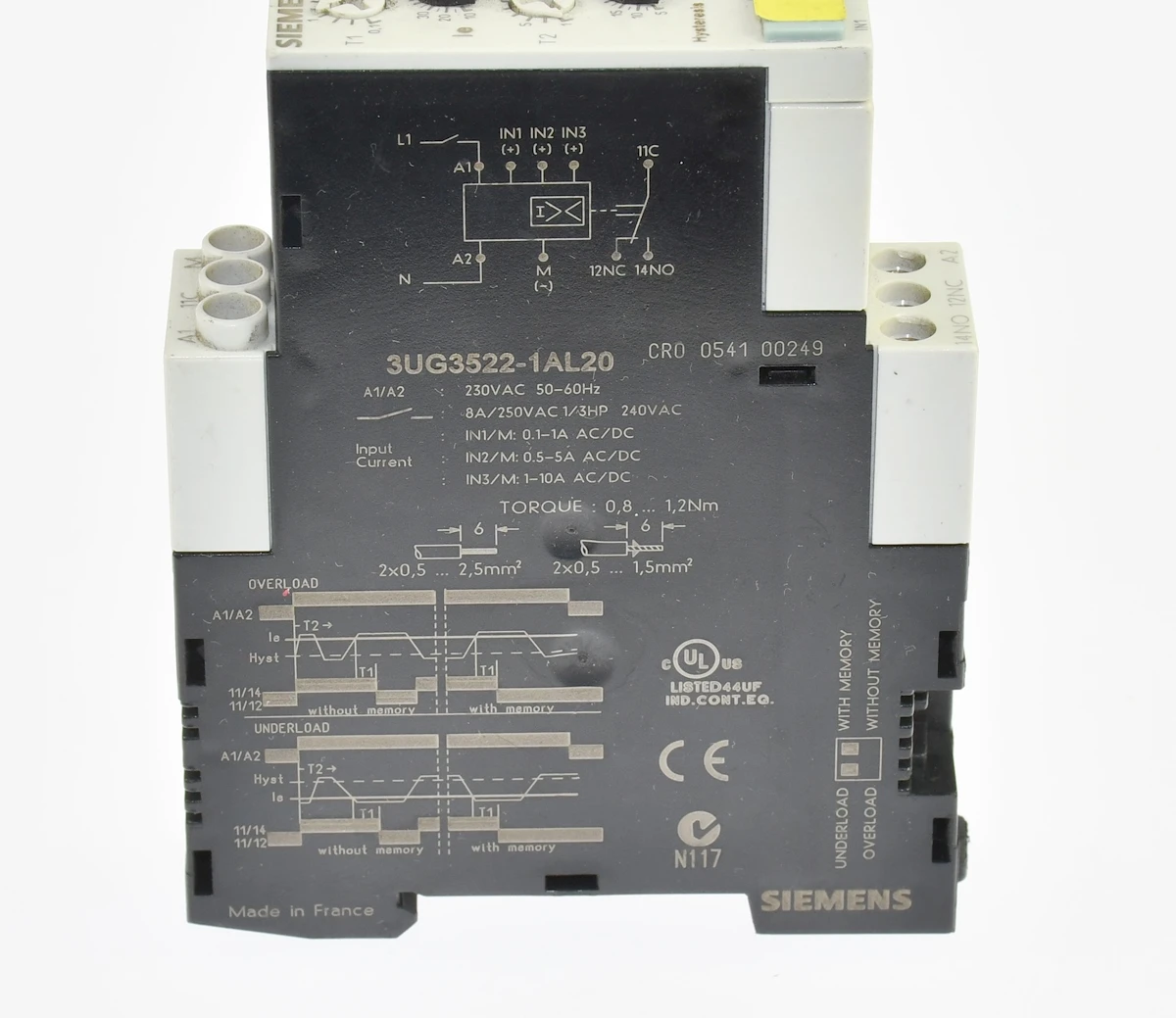

Przekaźnik posiada trzy zakresy wejściowe prądu: IN1/M 0,1–1 A AC/DC, IN2/M 0,5–5 A AC/DC oraz IN3/M 1–10 A AC/DC. Zasilanie modułu A1/A2 wynosi 230 V AC 50–60 Hz. Wyjście przekaźnikowe pracuje na stykach 11C, 12NC, 14NO. Obciążalność styku według oznaczeń na obudowie: 8 A / 250 V AC, 1/3 HP przy 240 V AC.

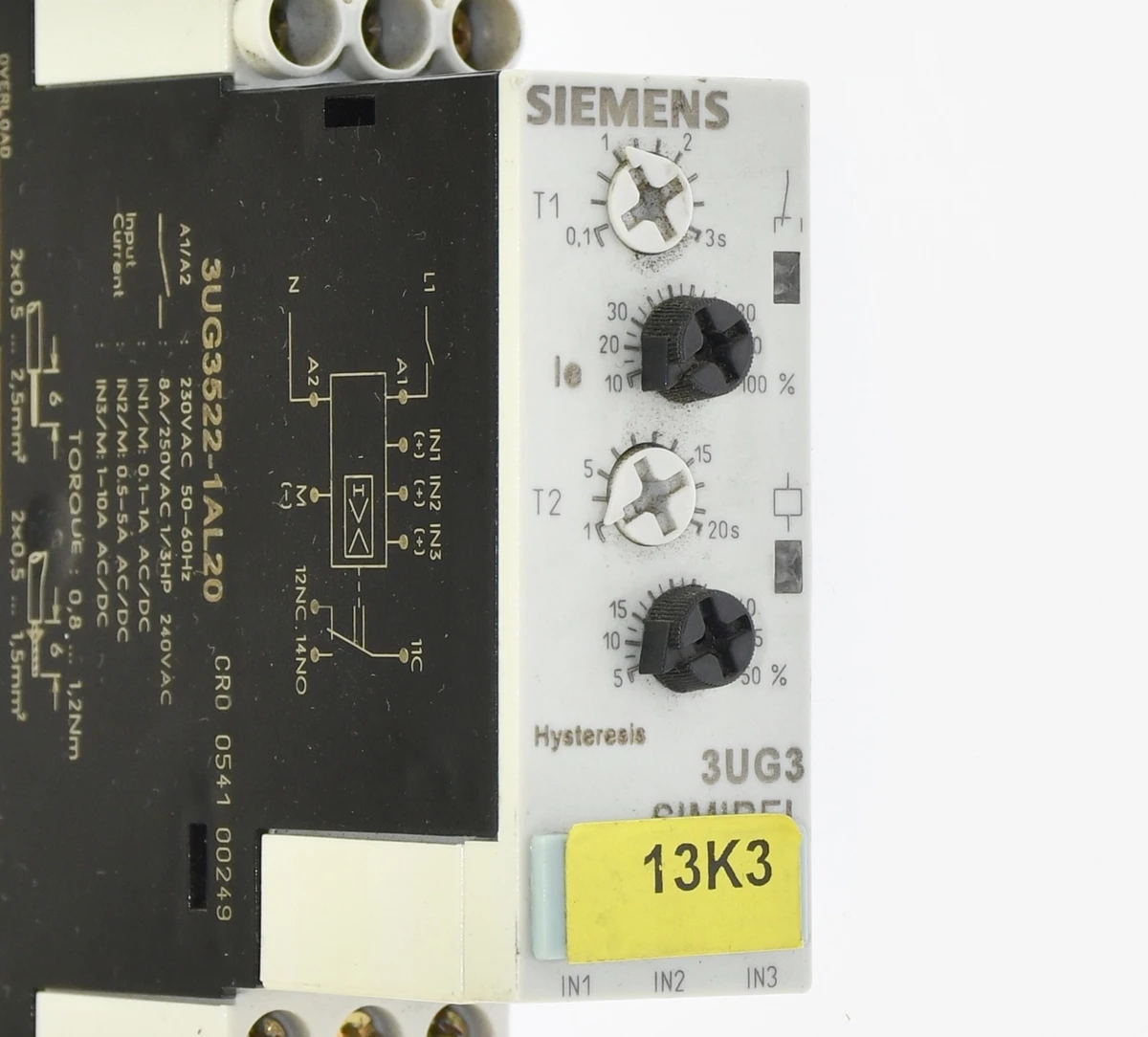

Na froncie znajdują się nastawy progów i czasów, sygnalizacja stanów overload / underload oraz wybór pracy z pamięcią lub bez pamięci alarmu. Moduł umożliwia ustawienie histerezy i opóźnień, co pozwala dopasować działanie do charakteru kontrolowanego napędu lub procesu. Może pracować jako zabezpieczenie pomocnicze silnika, kontrola pracy pompy, detekcja suchobiegu, nadzór przenośnika, kontrola wentylatora, kontrola obciążenia grzałki albo element diagnostyki maszyn.

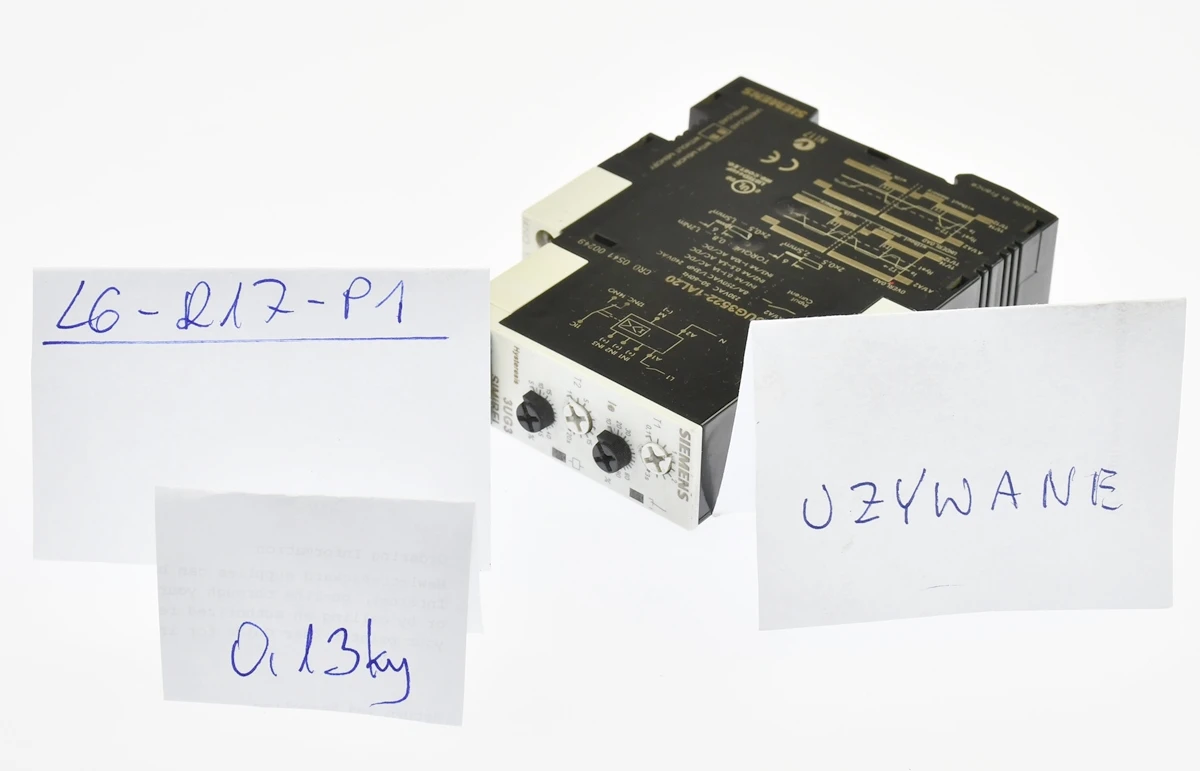

Magazyn: L6-R17-P1
