SPINNER BN 754030 Przełącznik RF DPDT złącza N-female 0-5GHz 28V

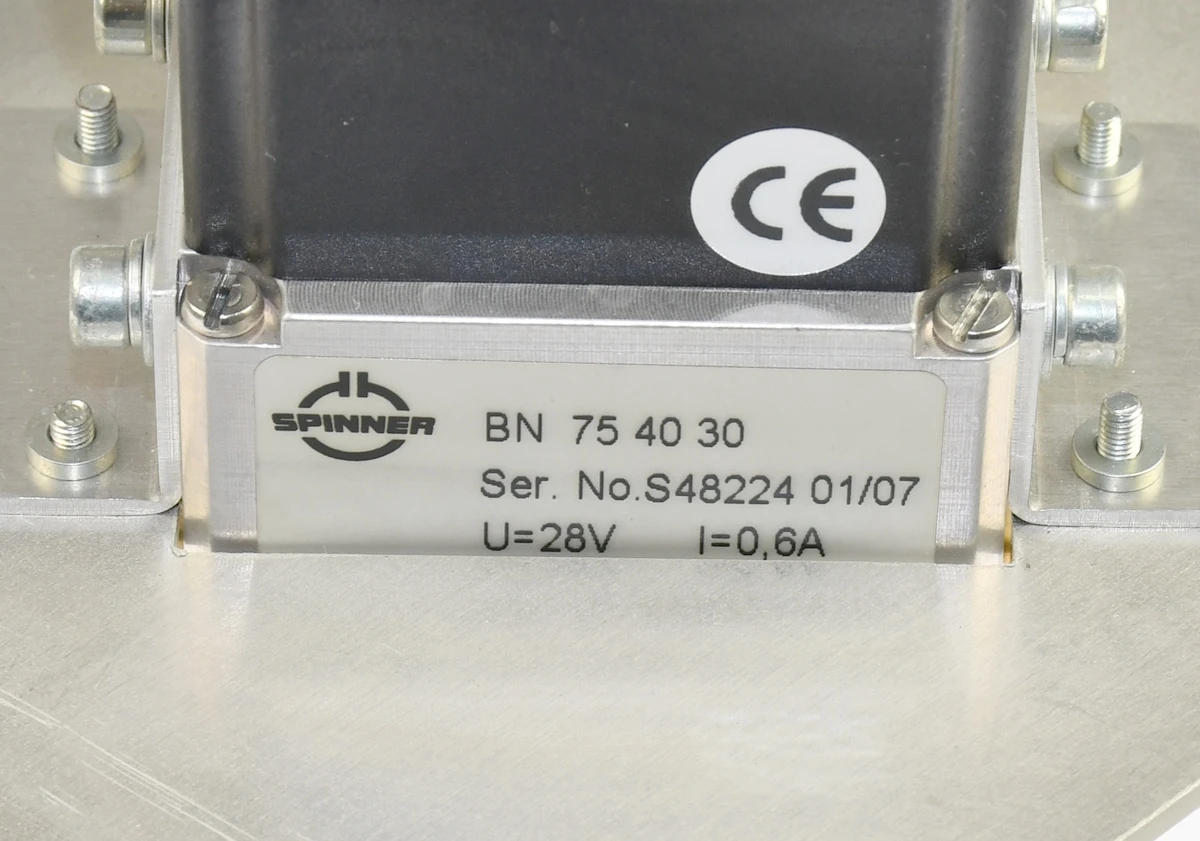

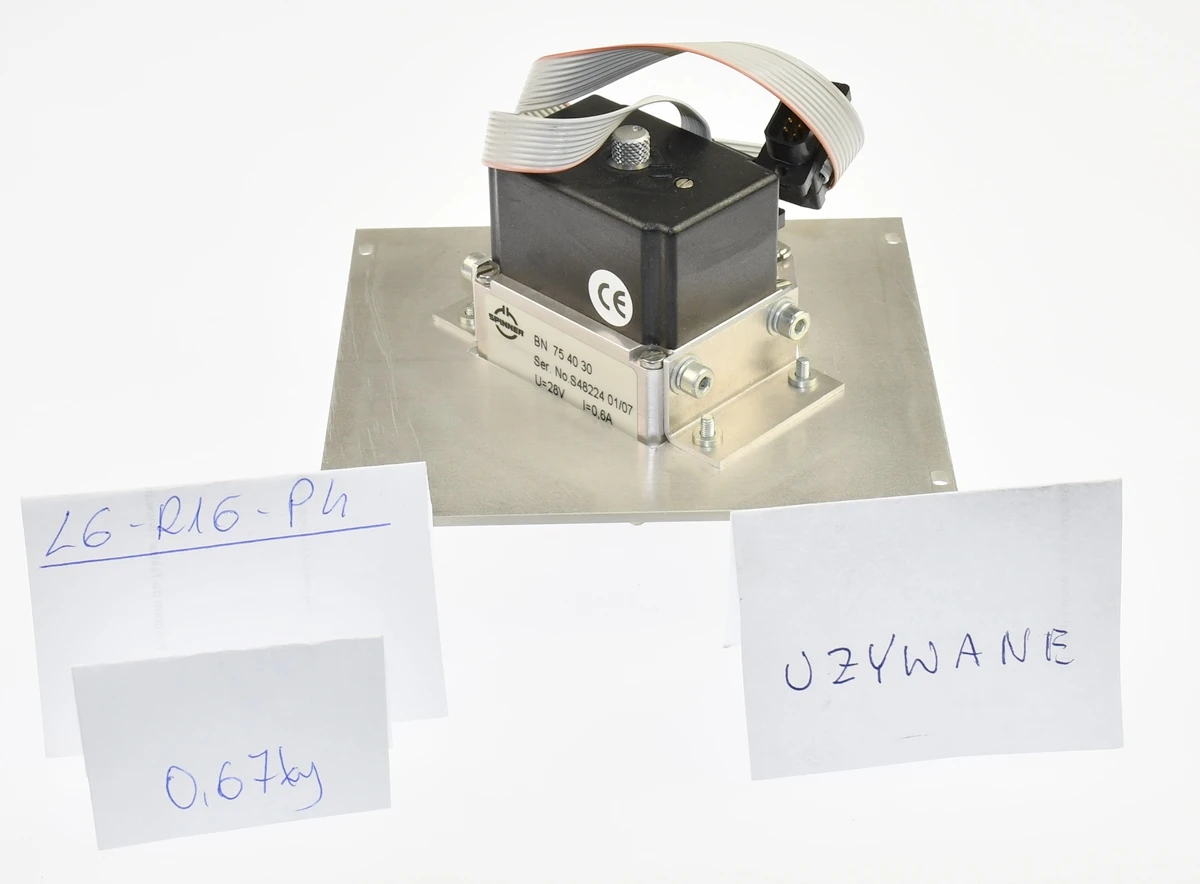

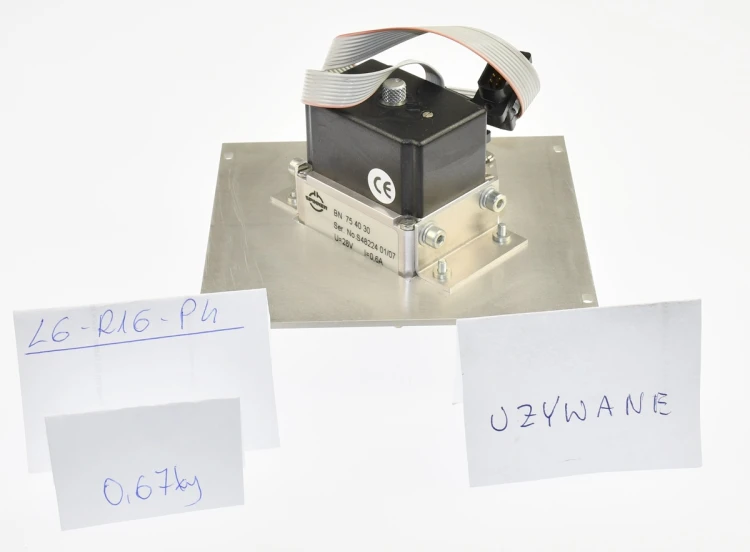

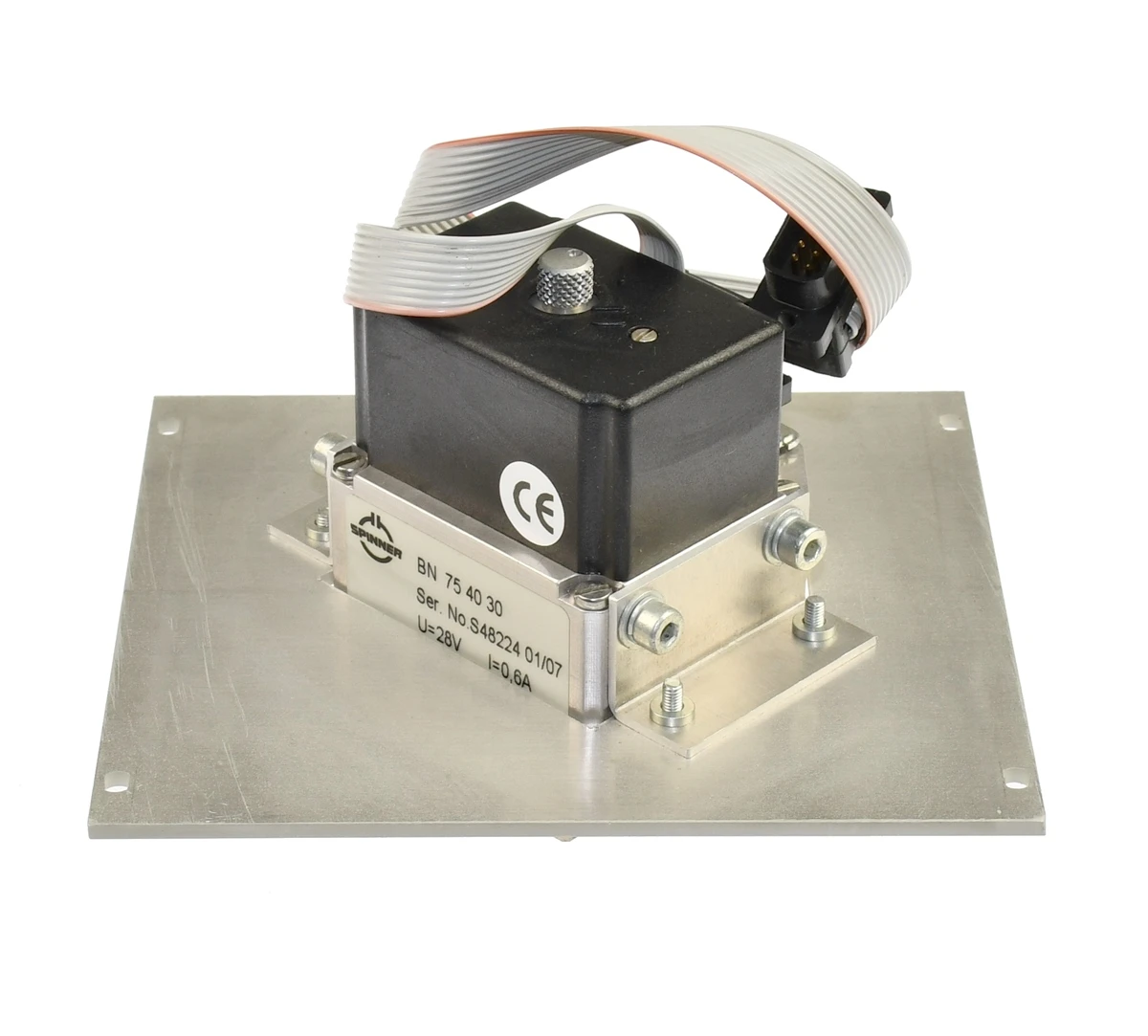

Używany przełącznik koncentryczny RF / mikrofalowy renomowanej w branży: SPINNER, model: BN 754030, oznaczony na obudowie jako BN 75 40 30. Jest to elektromechaniczny przełącznik dwutorowy, dwupozycyjny typu DPDT, przeznaczony do przełączania torów sygnałowych wysokiej częstotliwości w aparaturze radiowej, pomiarowej, telekomunikacyjnej, antenowej oraz mikrofalowej.

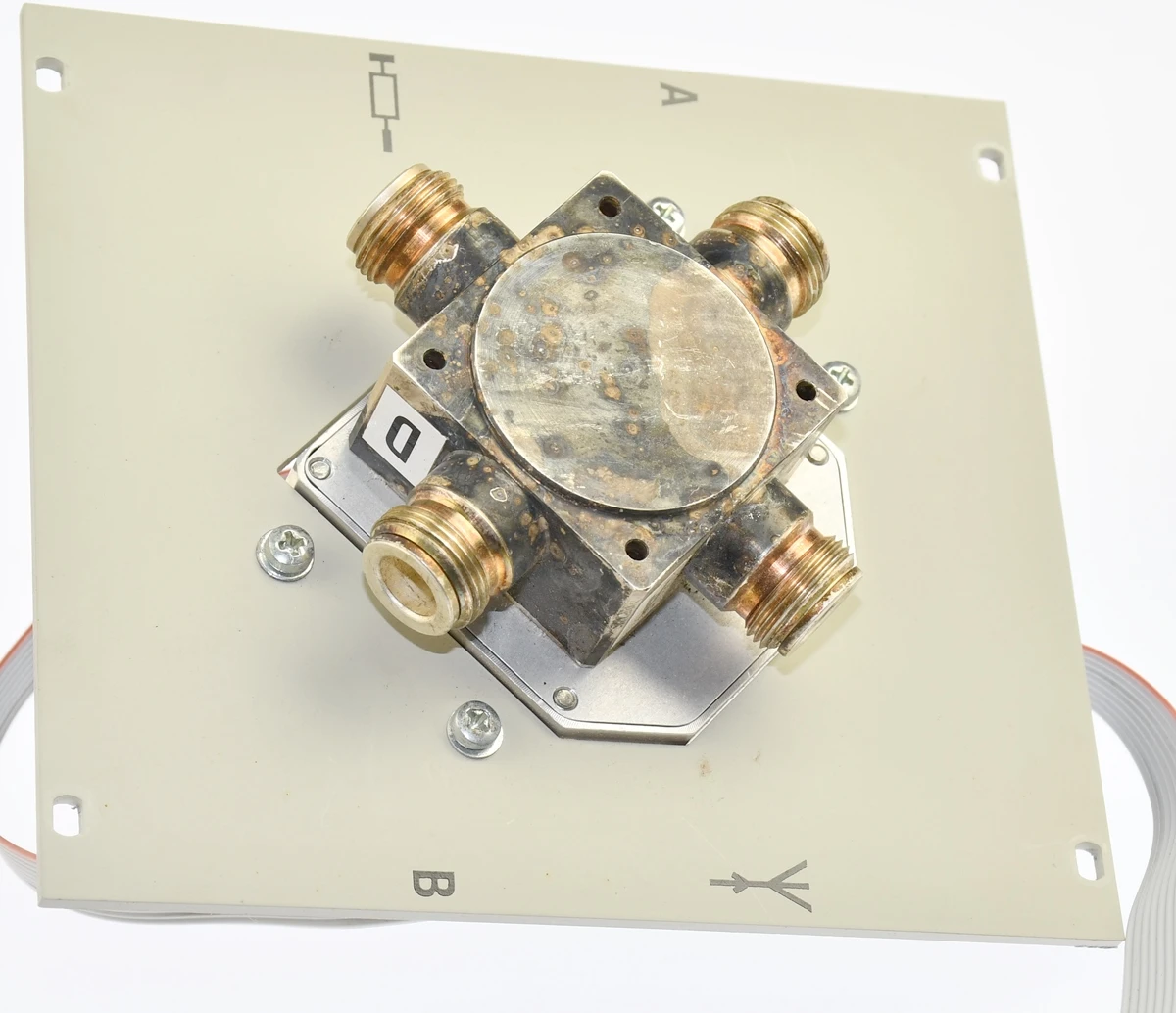

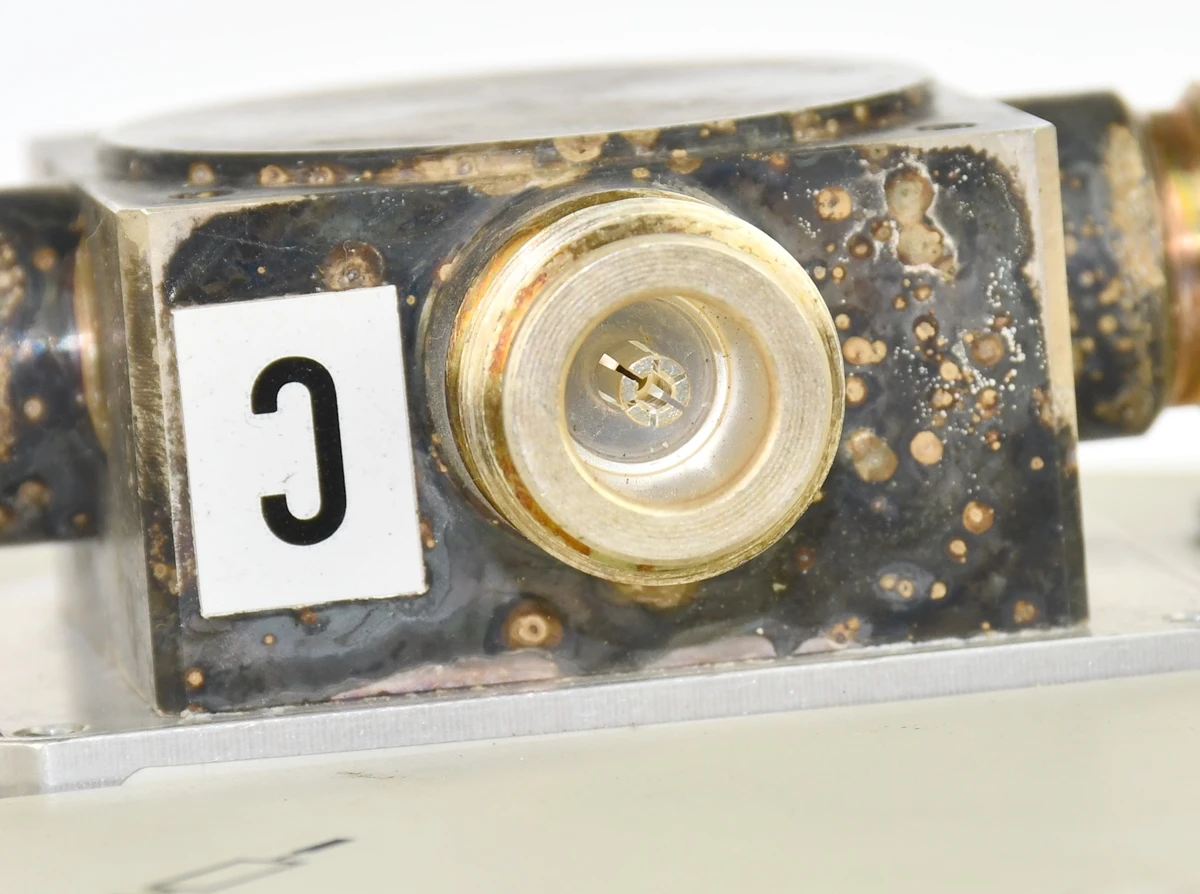

Moduł posiada cztery złącza koncentryczne typu N-female o impedancji 50 Ω. Pracuje w zakresie częstotliwości od 0 do 5 GHz. W pozycji RF I łączy tory A–B oraz C–D, natomiast w pozycji RF II łączy A–D oraz B–C. Dzięki temu może pracować jako przełącznik toru antenowego, przełącznik torów pomiarowych, element matrycy RF, przełącznik nadawanie / odbiór, przełącznik obejściowy albo element systemu testowego wysokiej częstotliwości.

Przełączanie realizowane jest elektromechanicznie przez napęd elektromagnetyczny typu latching / zatrzaskowy z funkcją self cutoff. Oznacza to, że przełącznik wymaga impulsu sterującego do zmiany pozycji, a po przełączeniu nie wymaga stałego zasilania cewki jak klasyczny przekaźnik. Napięcie sterowania wynosi 23–28 V DC, typowy prąd pracy 0,6 A, a maksymalny prąd w stanie standby wynosi 25 mA. Czas przełączania wynosi typowo 40 ms, minimalny czas podania komendy 40 ms, a maksymalna częstotliwość przełączania to 10 operacji na minutę.

Parametry RF według dokumentacji producenta: zakres częstotliwości 0–5 GHz, impedancja 50 Ω, VSWR maksymalnie od 1,03 do 1,22 zależnie od pasma, izolacja minimum od 75 dB do 50 dB zależnie od częstotliwości, tłumienie wtrąceniowe maksymalnie 0,04–0,06 dB. Maksymalna moc średnia wynosi 790 W dla 0–1 GHz, 560 W dla 1–2 GHz, 450 W dla 2–3 GHz oraz 350 W dla 3–5 GHz. Maksymalna wytrzymałość napięciowa RF wynosi 3,0 kV peak.

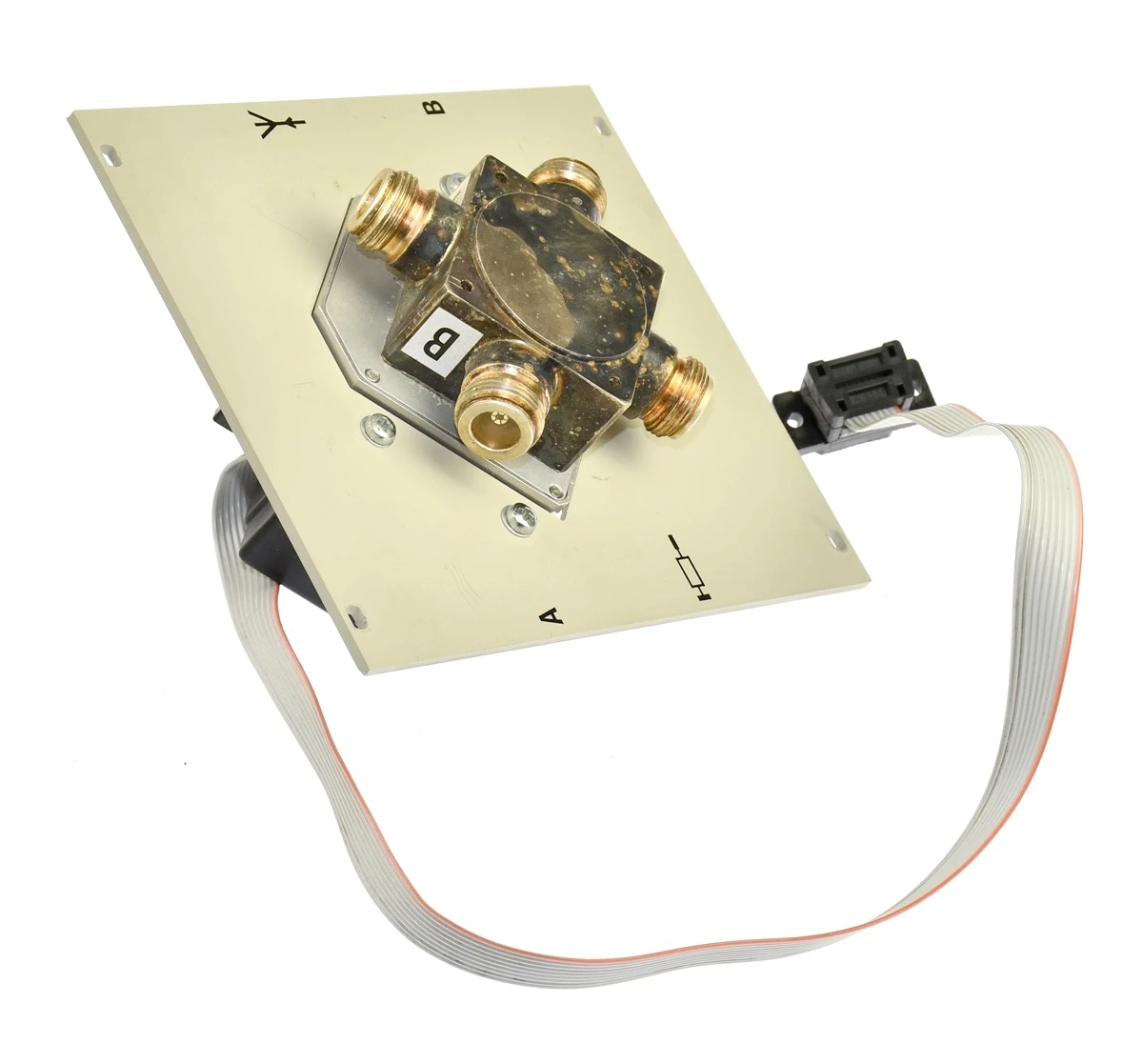

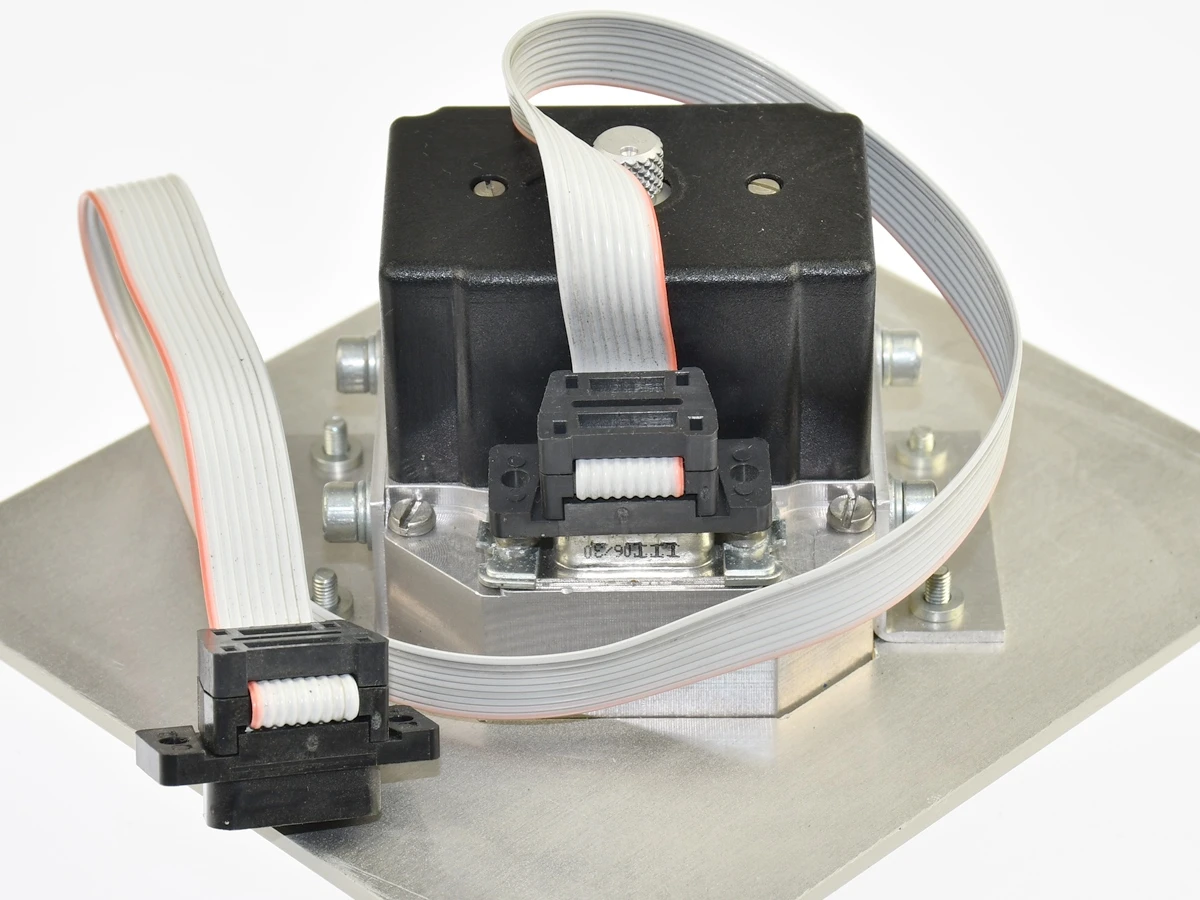

Przełącznik posiada złącze sterujące 9-pin zgodne z DIN 41652 / IEC 807-2, płytę montażową z oznaczeniami torów A / B oraz mechaniczne oznaczenie pozycji. Element może być wykorzystany w systemach radiowych, torach antenowych, stanowiskach pomiarowych RF, generatorach, analizatorach, systemach nadawczo-odbiorczych, układach testowych lub jako część zamienna do urządzeń wykorzystujących przełączniki SPINNER.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

Magazyn: L6-R16-P4
