SMC MHK2-16D chwytak pneumatyczny równoległy 2-szczękowy fi16 skok 6mm

Używany precyzyjny chwytak pneumatyczny marki SMC, model: MHK2-16D z serii MHK2, przeznaczony do automatyki przemysłowej, manipulatorów, robotów, urządzeń montażowych oraz mechanizmów typu pick-and-place. Chwytak posiada dwie równolegle poruszające się szczęki napędzane mechanizmem klinowym wedge cam, zapewniającym dużą sztywność, dobrą powtarzalność oraz możliwość przenoszenia obciążeń bocznych.

Model wyposażony jest w tłok o średnicy 16 mm i pracuje dwustronnie. Nominalny skok otwarcia / zamknięcia wynosi 6 mm, szerokość pomiędzy szczękami około 14,6 mm w położeniu zamkniętym oraz około 20,6 mm w położeniu otwartym. W prezentowanym egzemplarzu pomiary dały odpowiednio około 14 mm i 21,5 mm, co odpowiada wymiarom katalogowym modelu MHK2-16D.

Przy ciśnieniu 0,5 MPa producent podaje efektywną siłę chwytania około 31 N na szczękę przy chwytaniu zewnętrznym oraz 36 N przy chwytaniu wewnętrznym. Powtarzalność pozycjonowania szczęk wynosi około ±0,01 mm. Konstrukcja umożliwia także współpracę z czujnikami położenia SMC.

Element używany, pochodzący z demontażu urządzenia przemysłowego. Brak tabliczki z symbolem na prezentowanym egzemplarzu, jednak identyfikacja jako MHK2-16D została wykonana na podstawie konstrukcji oraz zgodności wymiarów ze specyfikacją producenta. Stan wizualny zgodny ze zdjęciami.

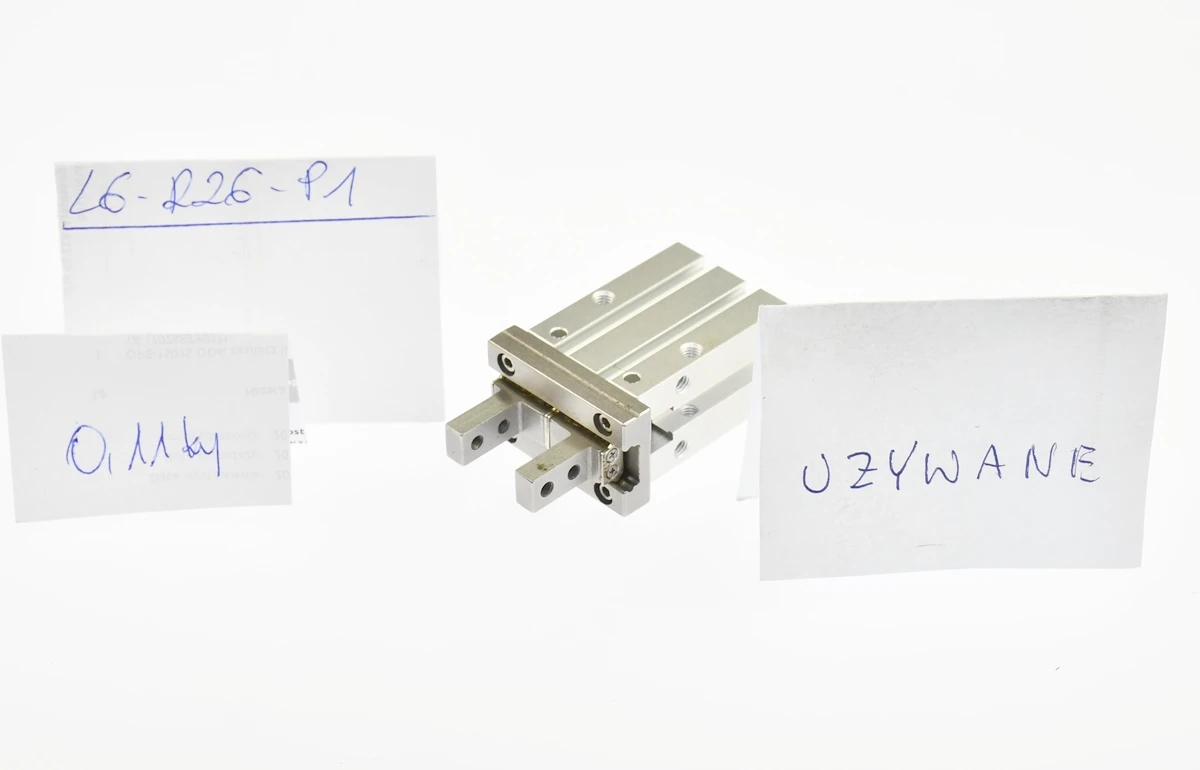

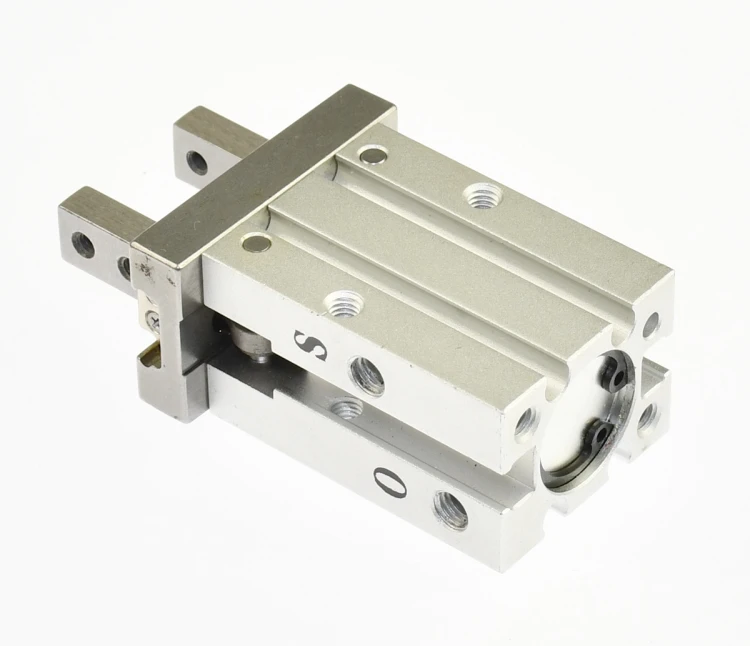

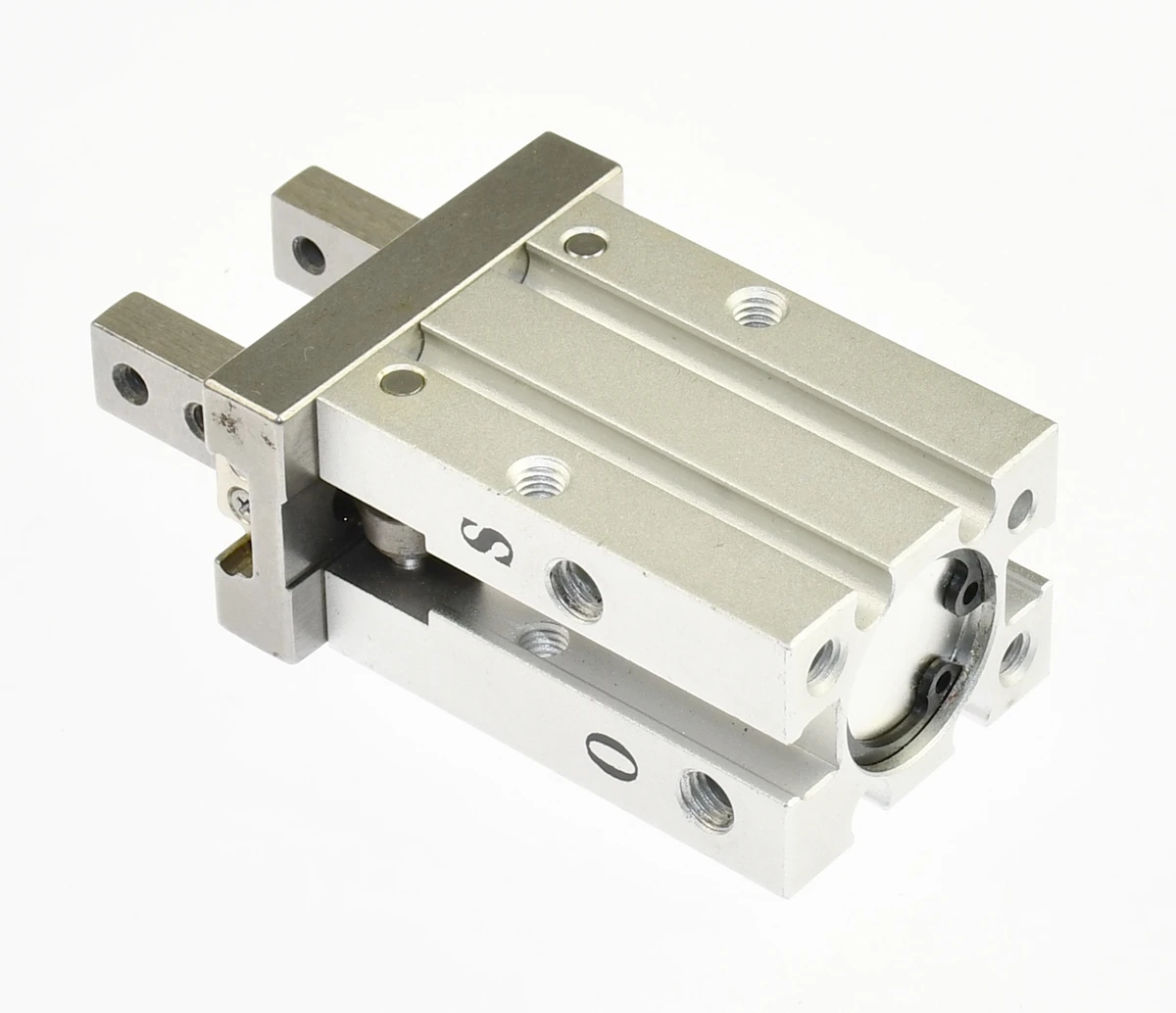

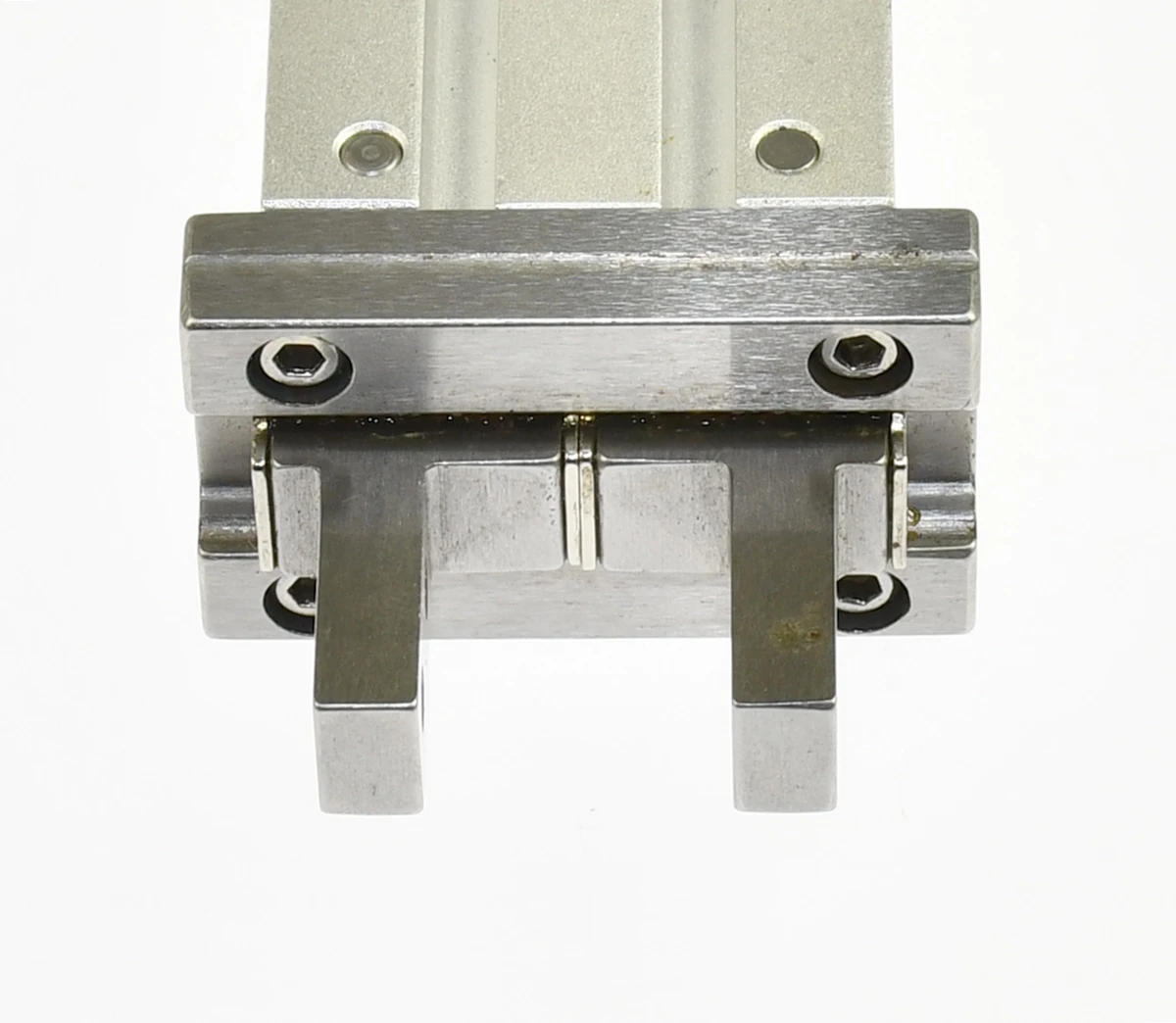

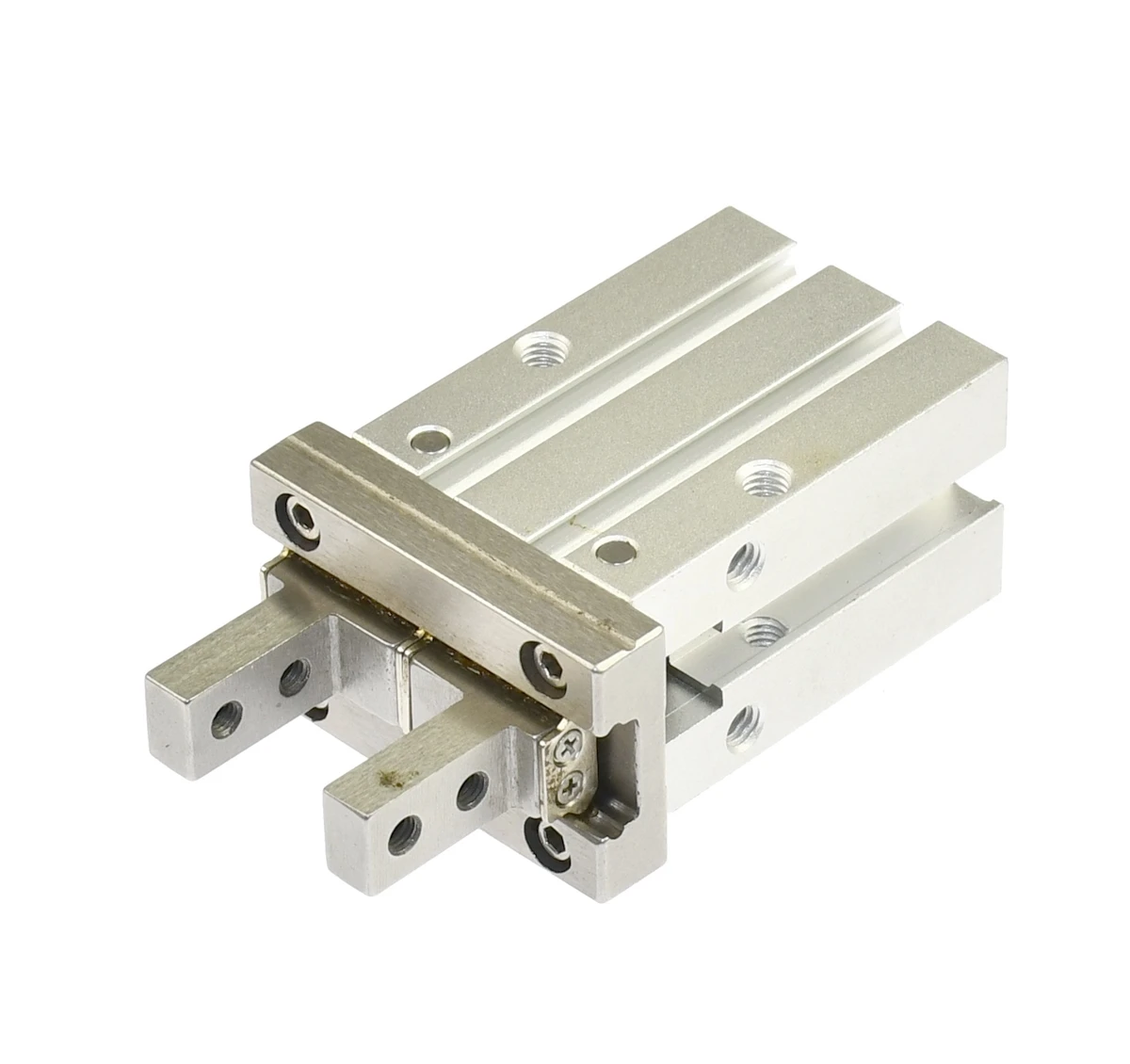

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

Magazyn: L6-R26-P1
