SMC AV5000-06-5DZ-X231 Zawór pneumatyczny soft start ISE40-01-62 AN500-06

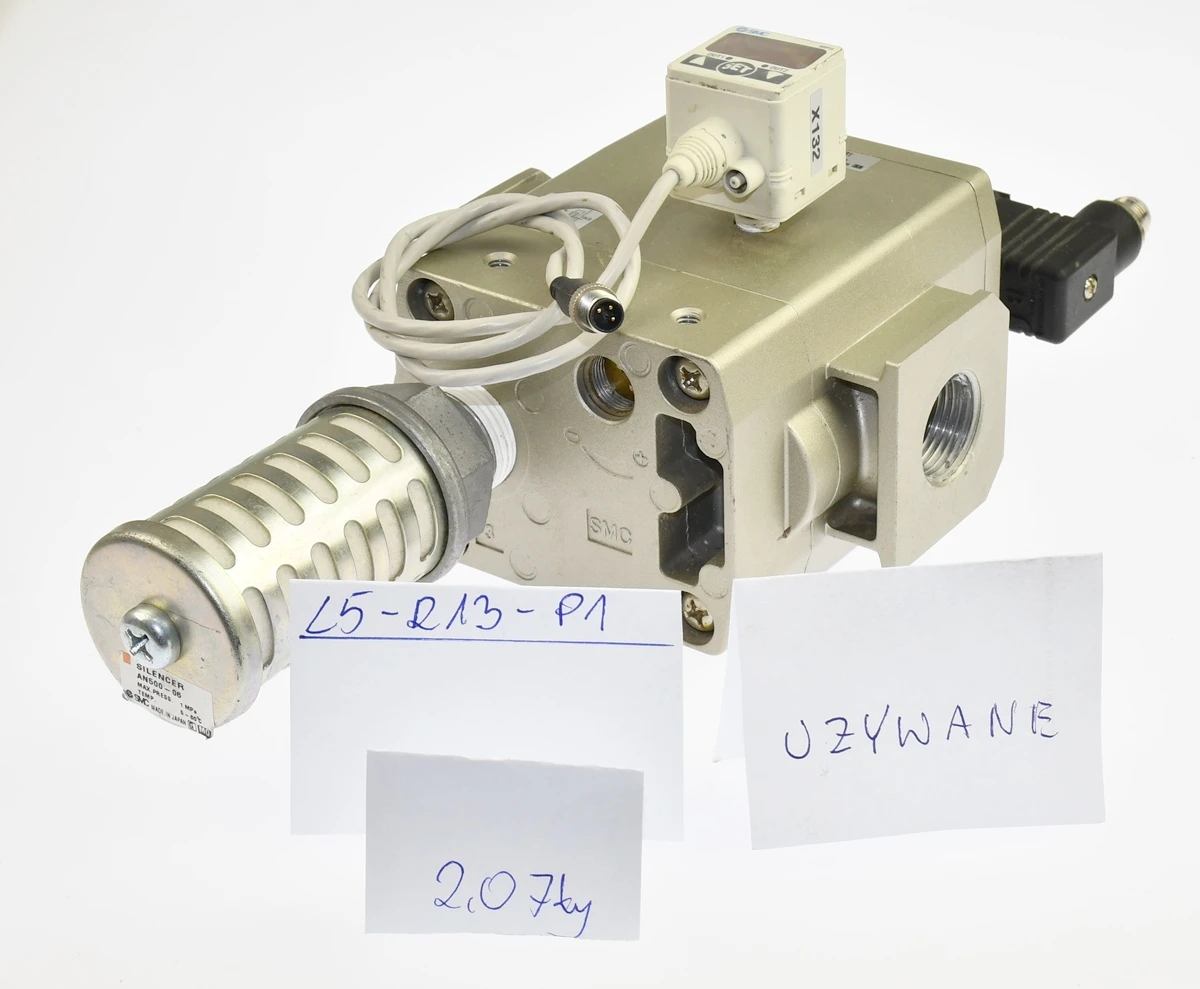

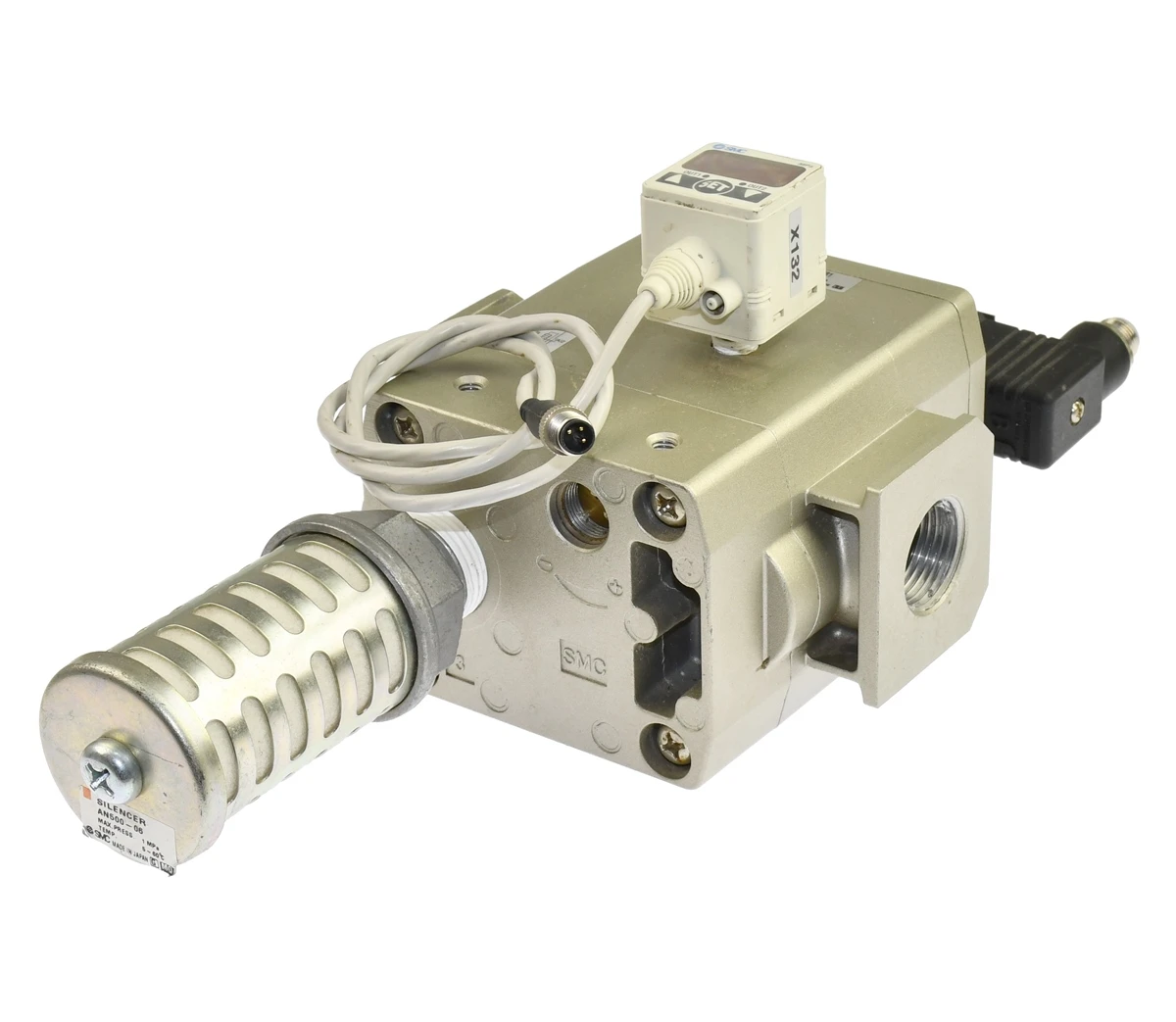

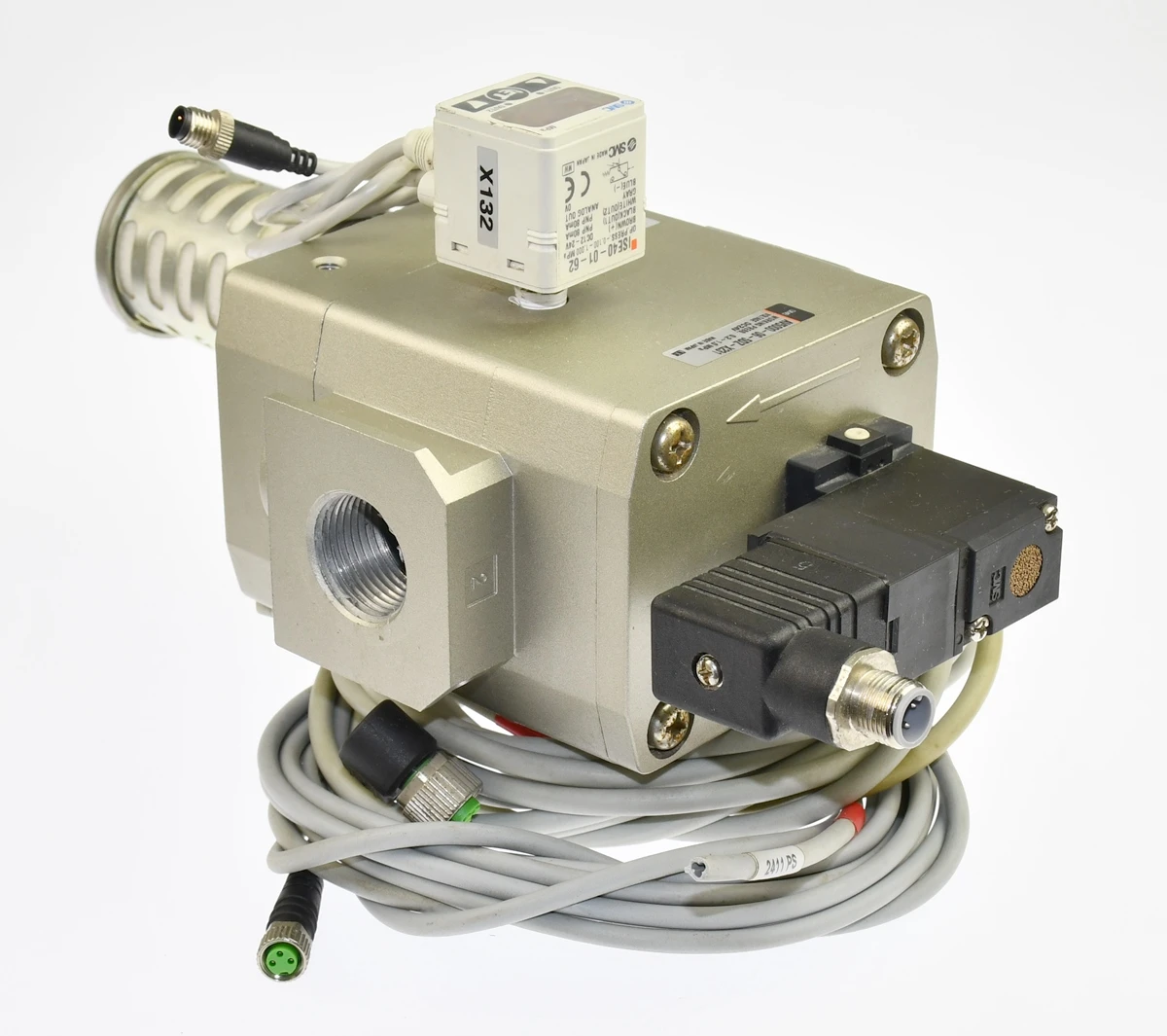

Używany zestaw pneumatyczny firmy SMC, którego głównym elementem jest zawór AV5000-06-5DZ-X231. Jest to zawór miękkiego startu / zawór stopniowego napełniania instalacji pneumatycznej z funkcją odpowietrzania, przeznaczony do układów sprężonego powietrza w maszynach przemysłowych, liniach produkcyjnych, stanowiskach automatyki, siłownikach oraz zespołach przygotowania powietrza.

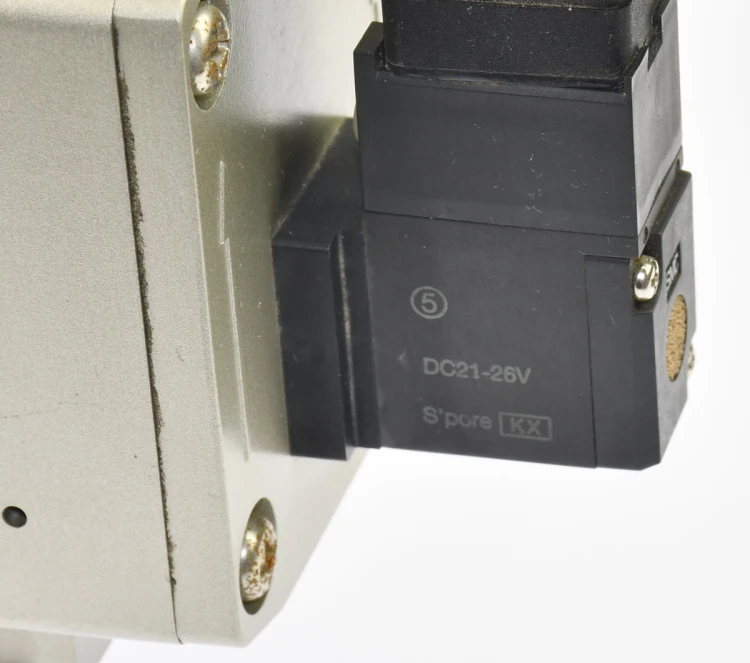

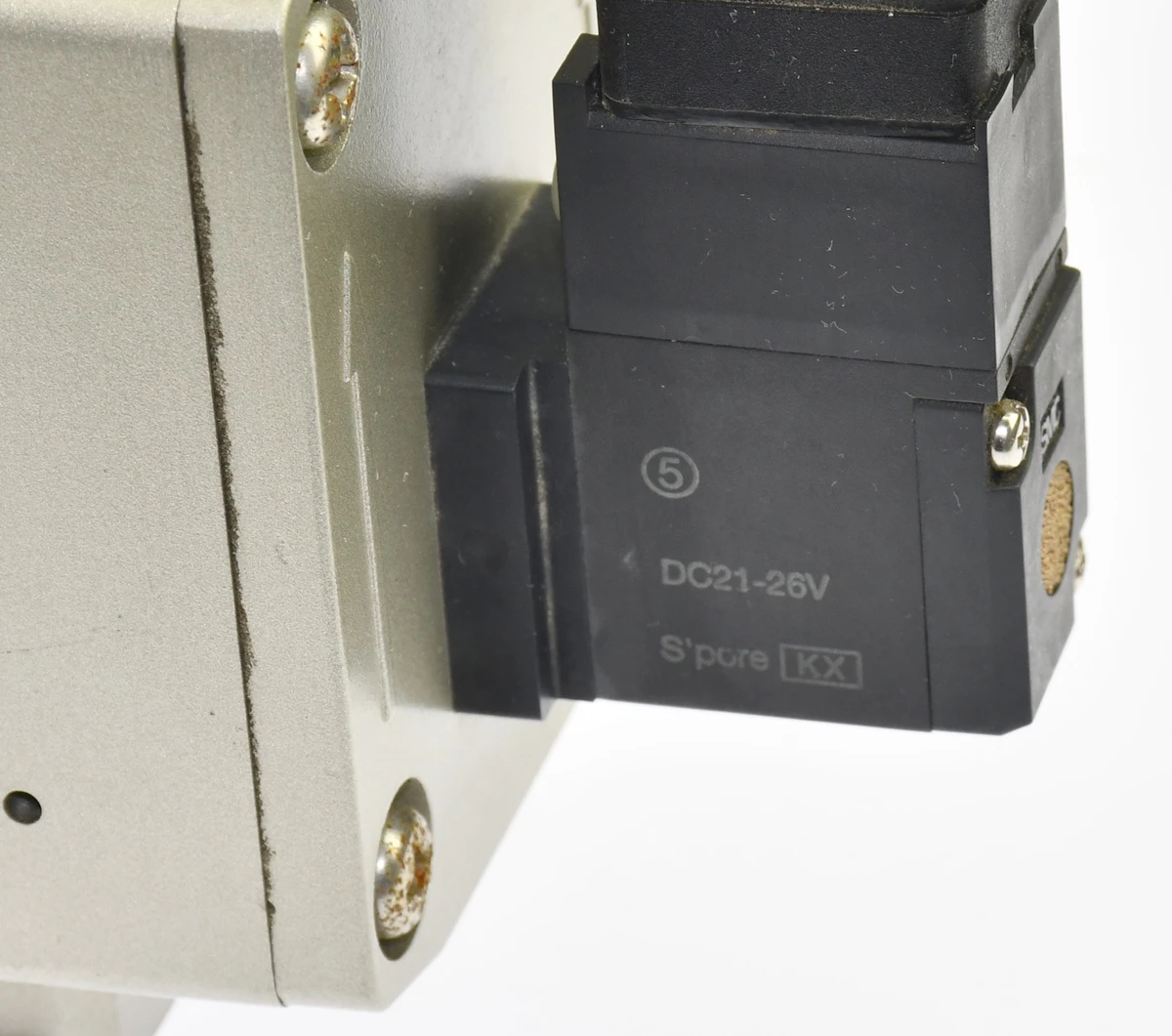

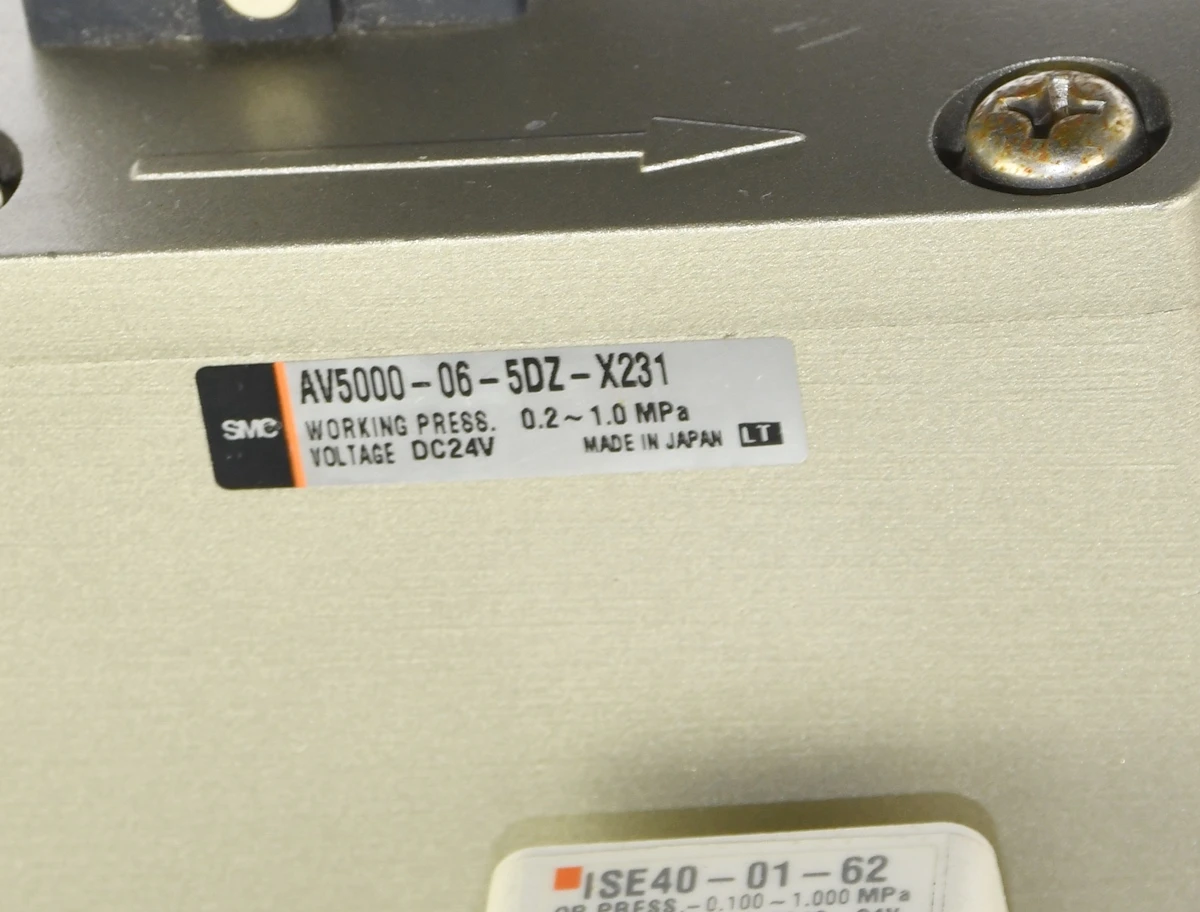

Parametry odczytane z tabliczki głównego zaworu: producent SMC, model AV5000-06-5DZ-X231, napięcie cewki DC 24 V, zakres ciśnienia roboczego 0,2–1,0 MPa, Made in Japan. Na korpusie widoczny jest kierunek przepływu oraz przyłącza pneumatyczne. Zawór służy do łagodnego podawania ciśnienia do instalacji po załączeniu oraz do szybkiego odpowietrzenia układu po wyłączeniu, co poprawia bezpieczeństwo i ogranicza udary ciśnienia.

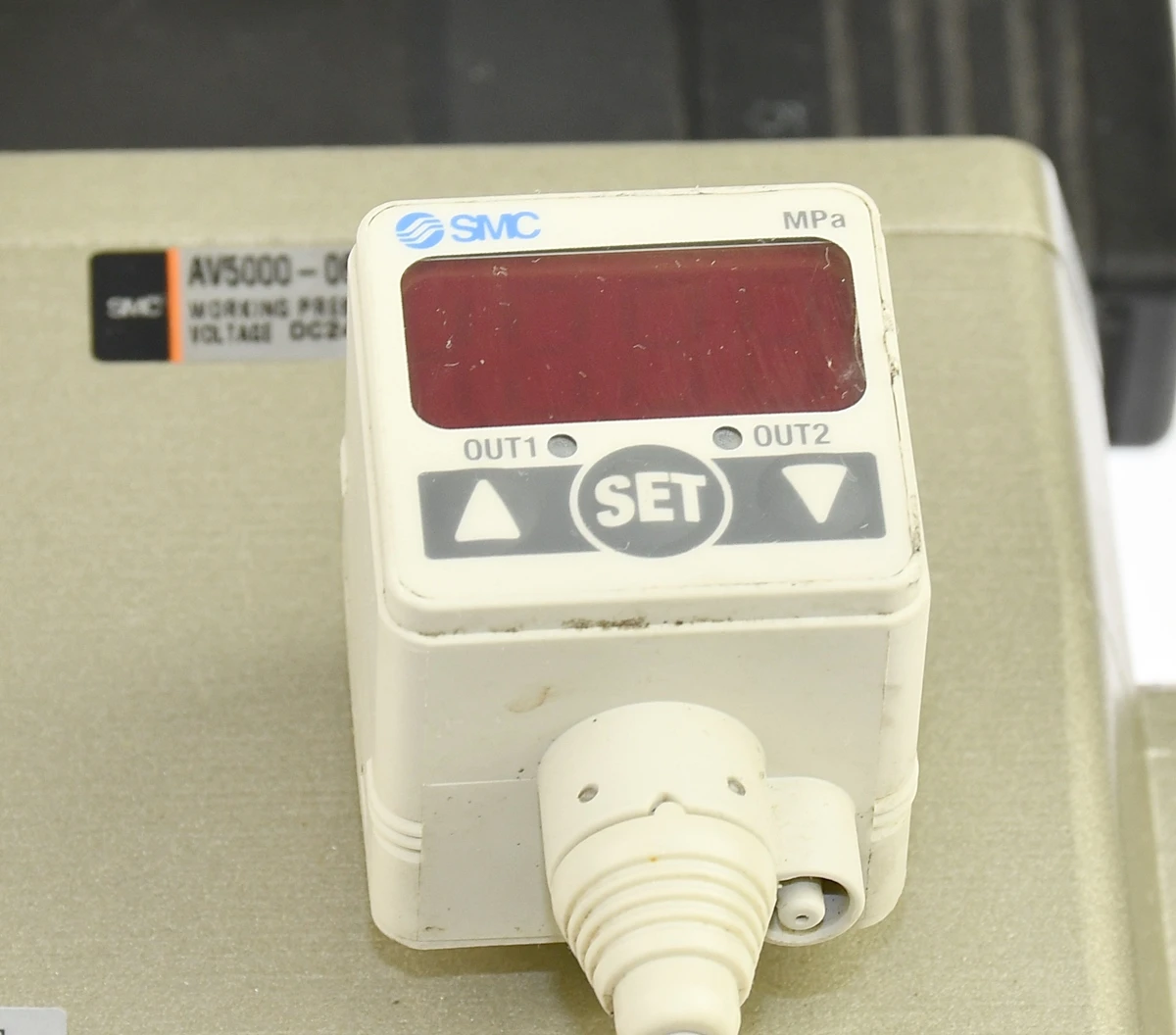

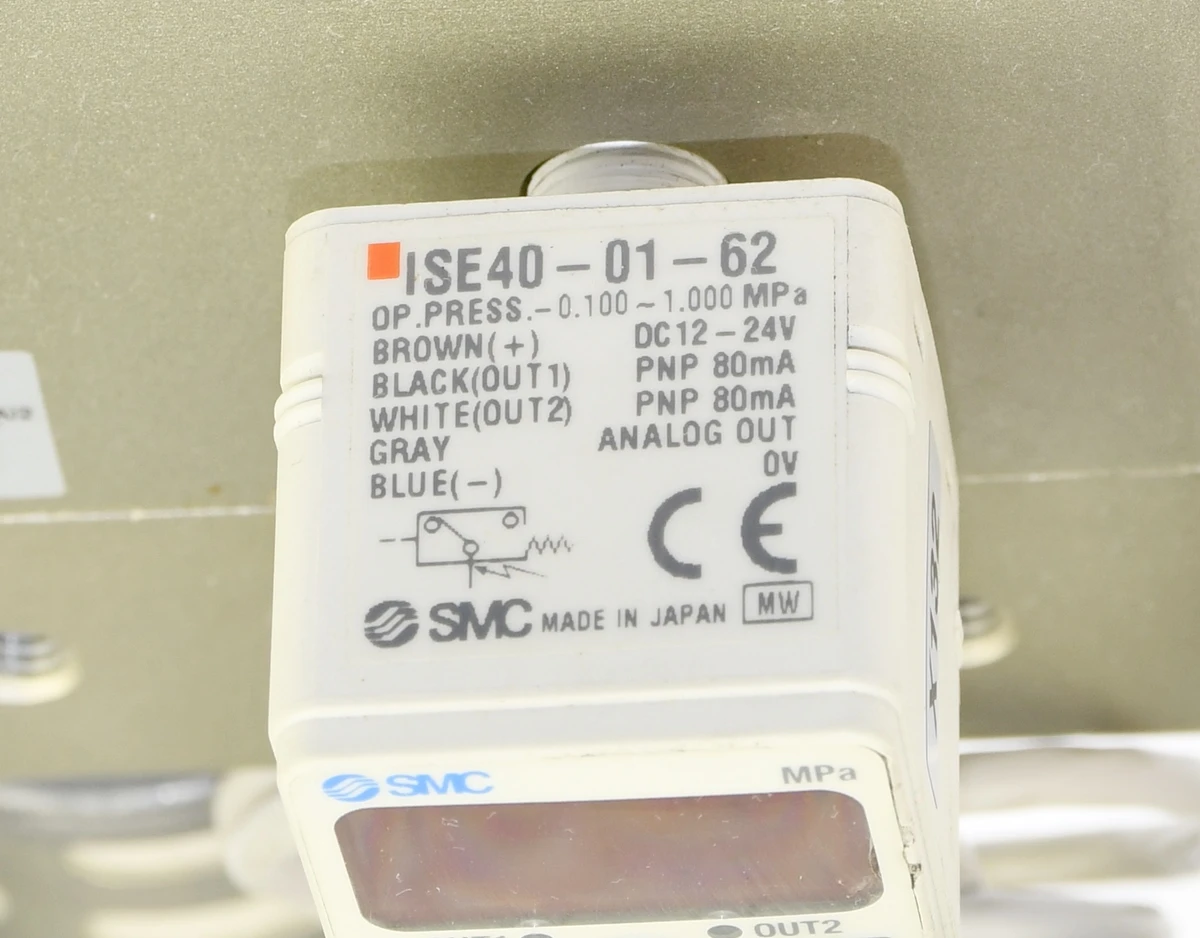

W zestawie znajduje się również cyfrowy czujnik / presostat również od SMC, model: ISE40-01-62. Parametry odczytane z obudowy: zakres ciśnienia roboczego -0,100…1,000 MPa, zasilanie DC 12–24 V, dwa wyjścia PNP 80 mA, wyjście analogowe, przewody: brązowy plus zasilania, czarny OUT1, biały OUT2, szary analog OUT, niebieski 0 V. Czujnik może służyć do monitorowania ciśnienia w układzie pneumatycznym oraz przekazywania sygnału do sterownika PLC.

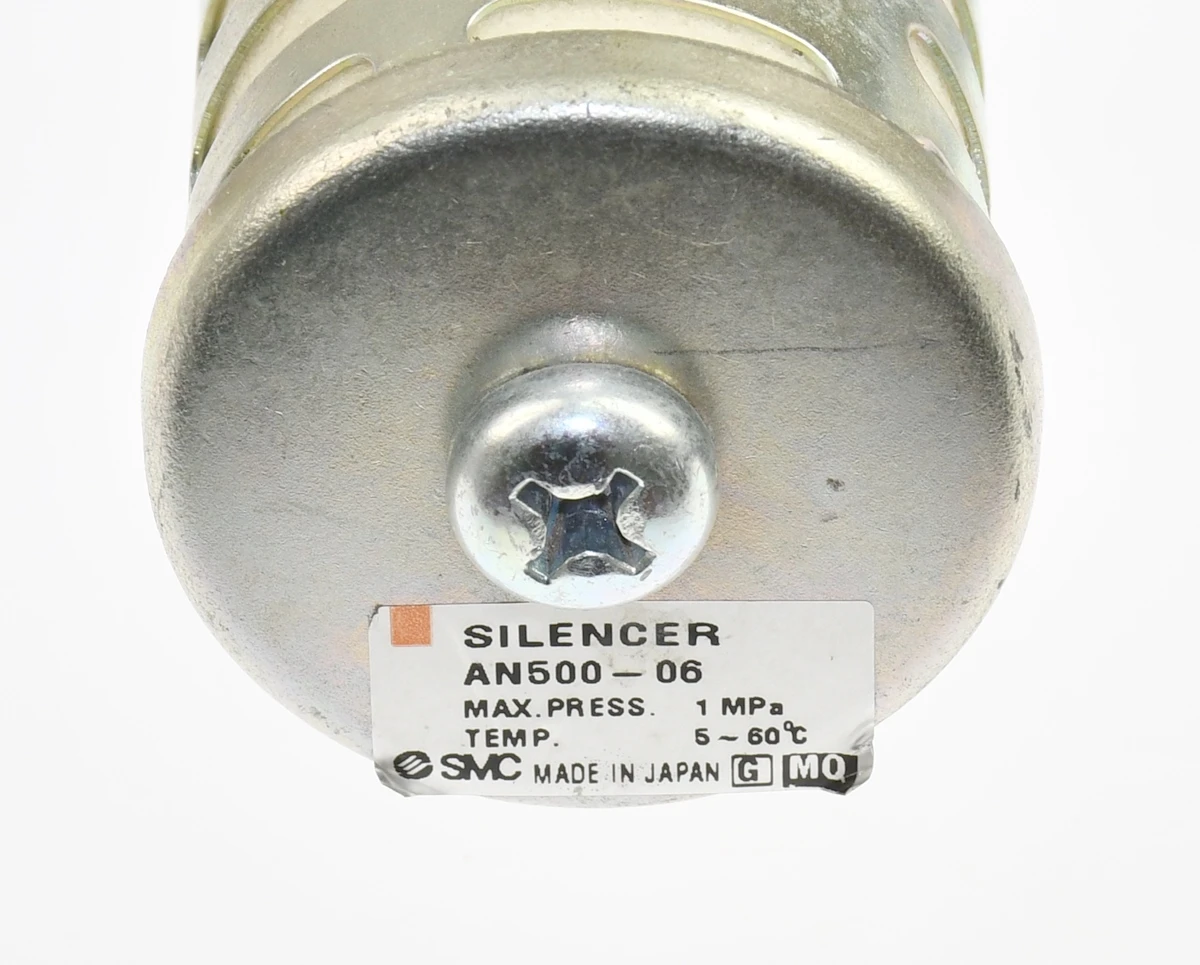

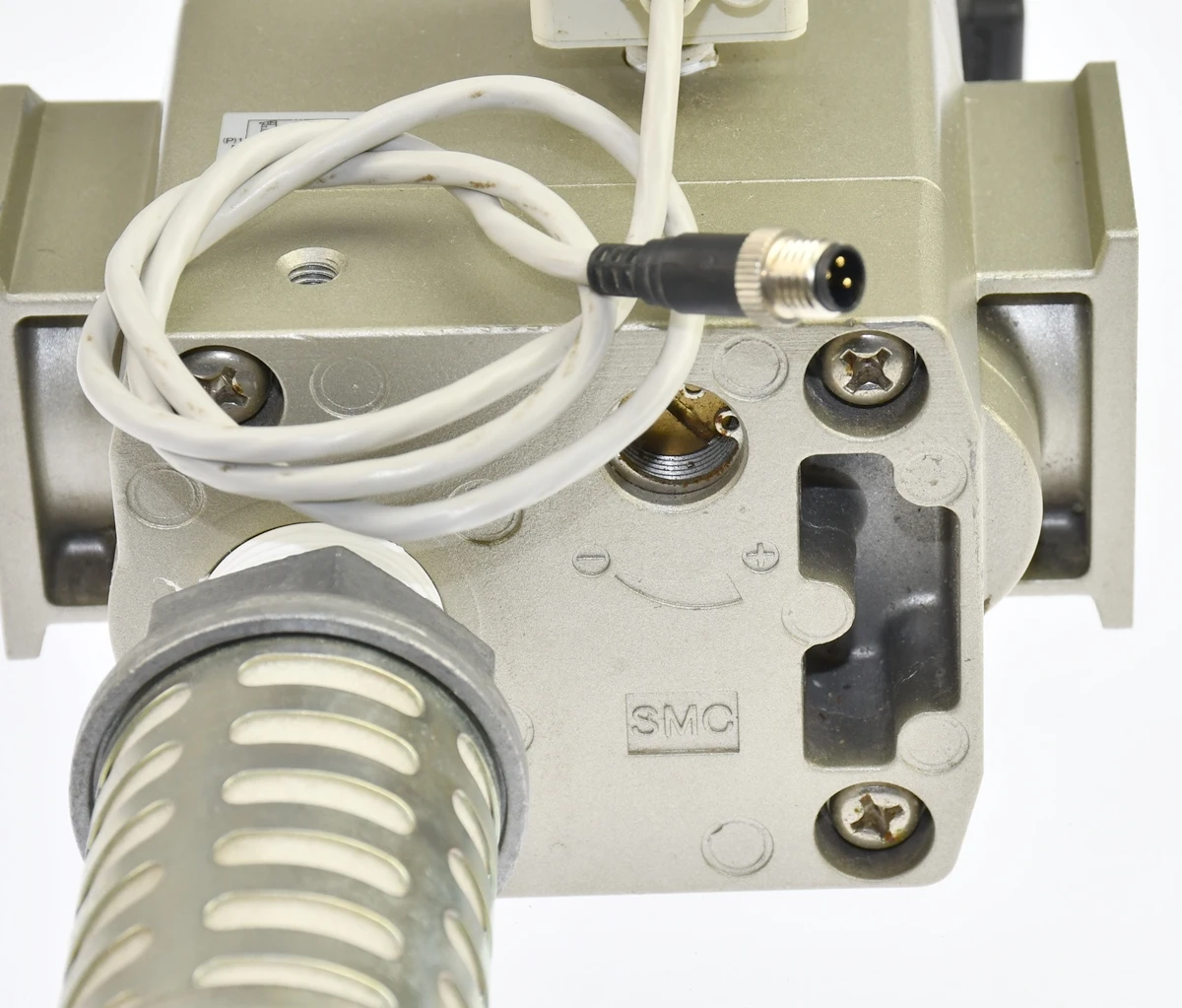

W komplecie zamontowany jest tłumik hałasu też firmy: SMC, model: AN500-06, przeznaczony do redukcji hałasu powietrza wylotowego z układu pneumatycznego. Parametry odczytane z etykiety tłumika: maksymalne ciśnienie 1 MPa, temperatura pracy 5–60°C.

Zestaw może być stosowany jako kompletna sekcja zasilania i kontroli ciśnienia dla instalacji pneumatycznej maszyny. Typowe zastosowania to układy wymagające kontrolowanego narastania ciśnienia, zabezpieczenia przed gwałtownym startem siłowników, odpowietrzania instalacji oraz monitorowania ciśnienia roboczego.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

Magazyn: L5-R13-P1
