SEMIKRON SKM 181 A 3R moduł MOSFET mocy 800V 72A SEMITRANS M

Używany moduł MOSFET mocy firmy: SEMIKRON, rodzina: SEMITRANS, model: M SKM 181 A 3R, przeznaczony do zastosowań w energoelektronice, przetwornicach impulsowych, zasilaczach dużej mocy, falownikach, układach DC/DC, sterownikach silników, układach chopper, regulatorach mocy oraz przemysłowych urządzeniach przełączających.

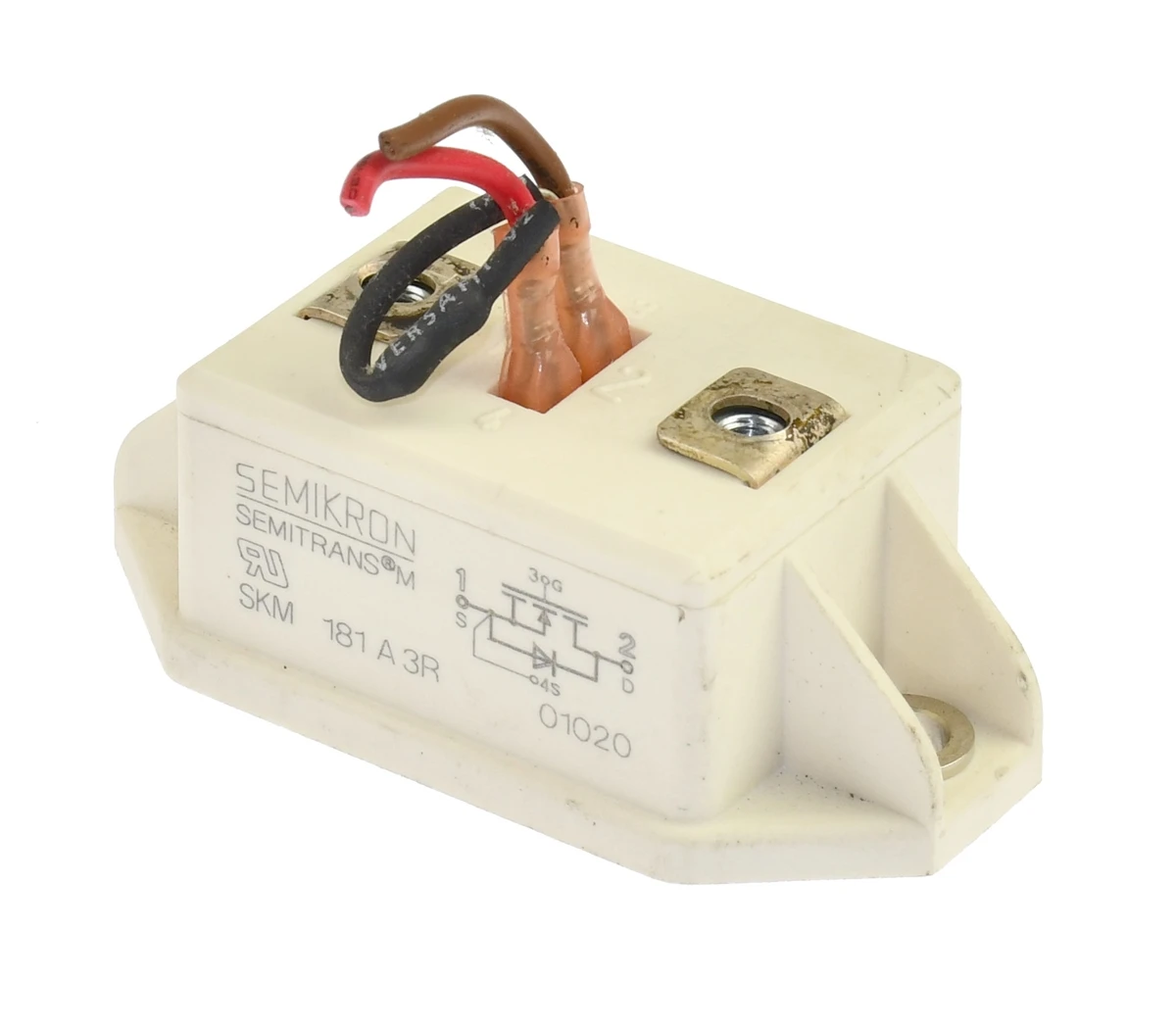

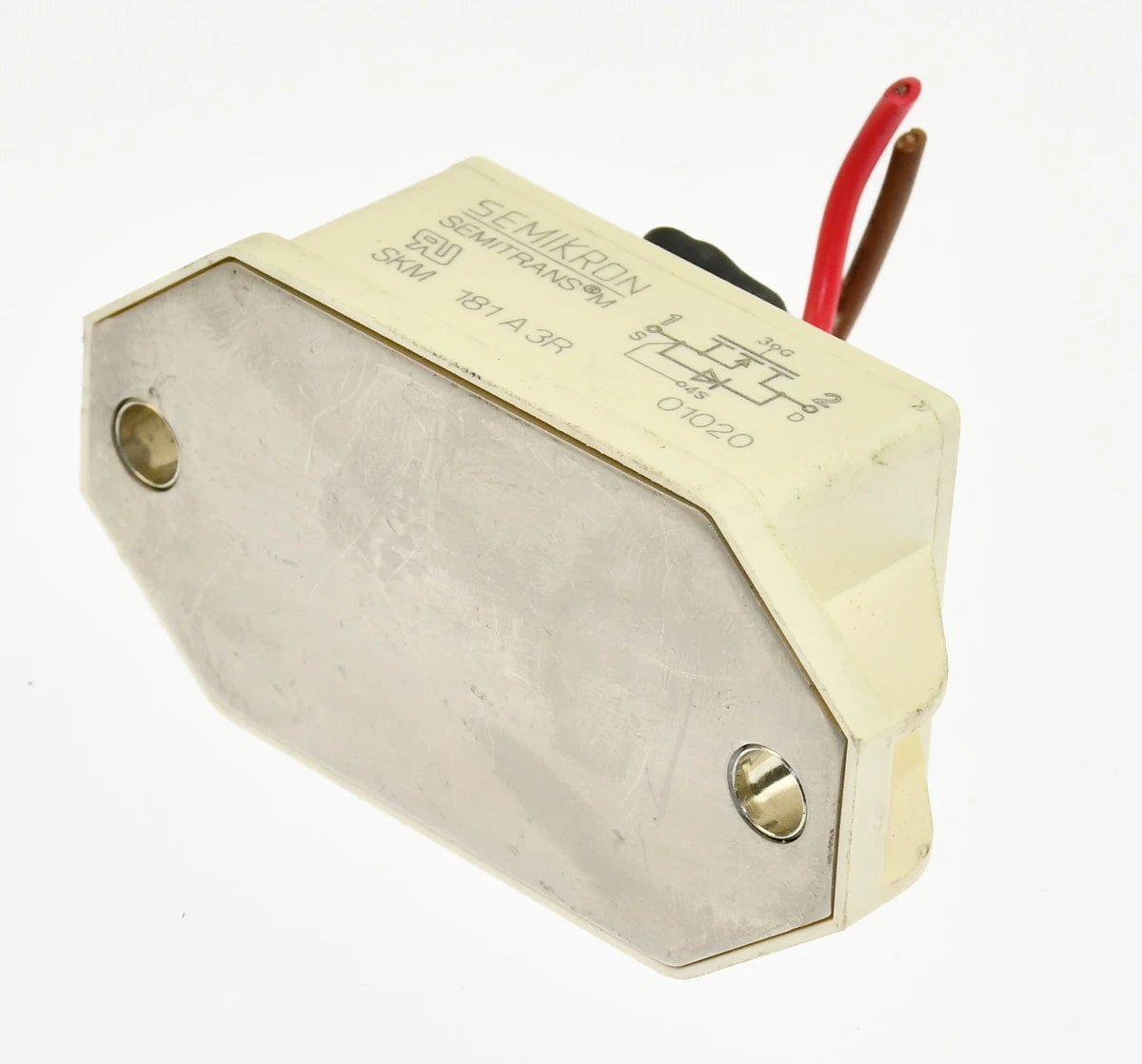

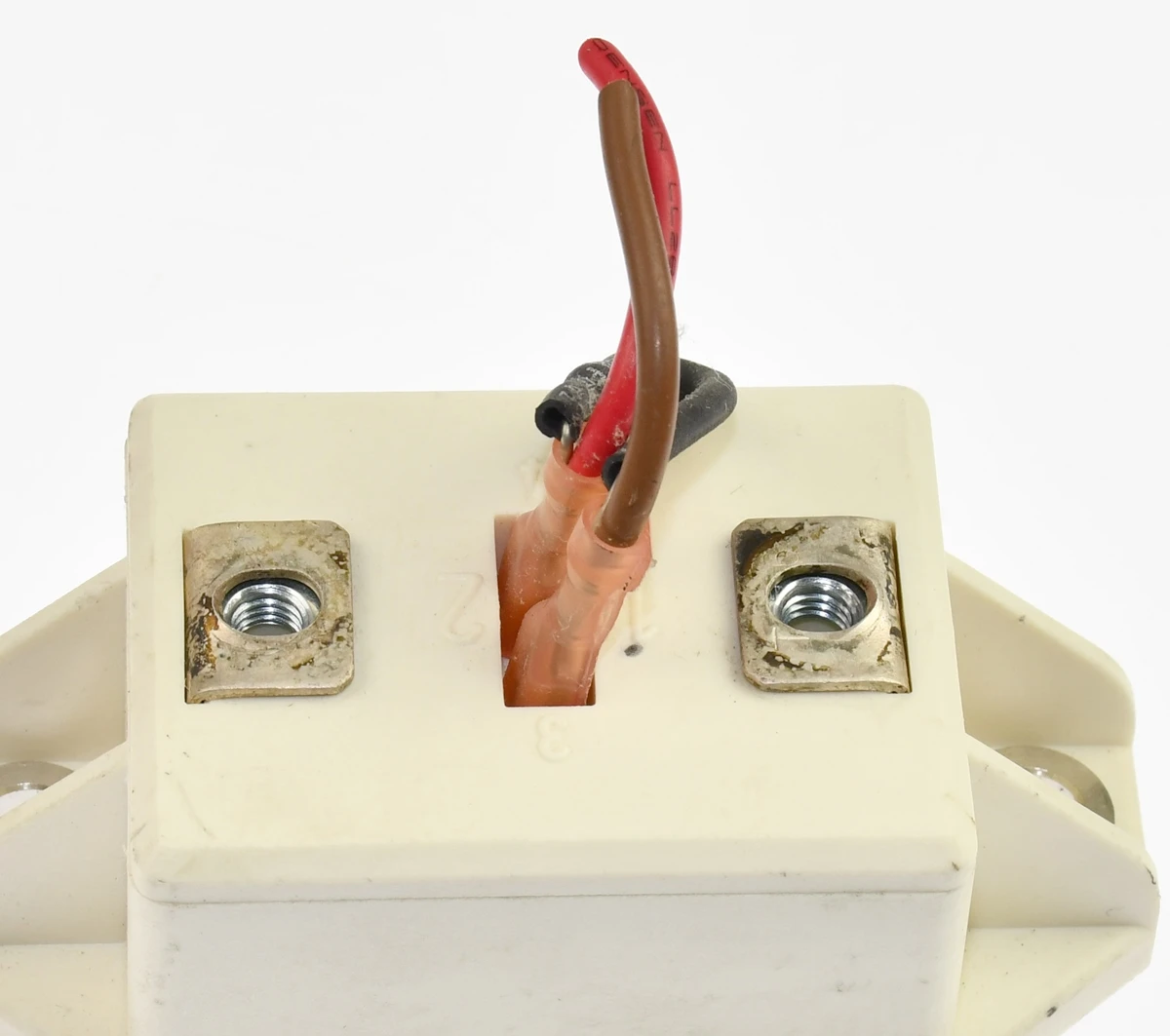

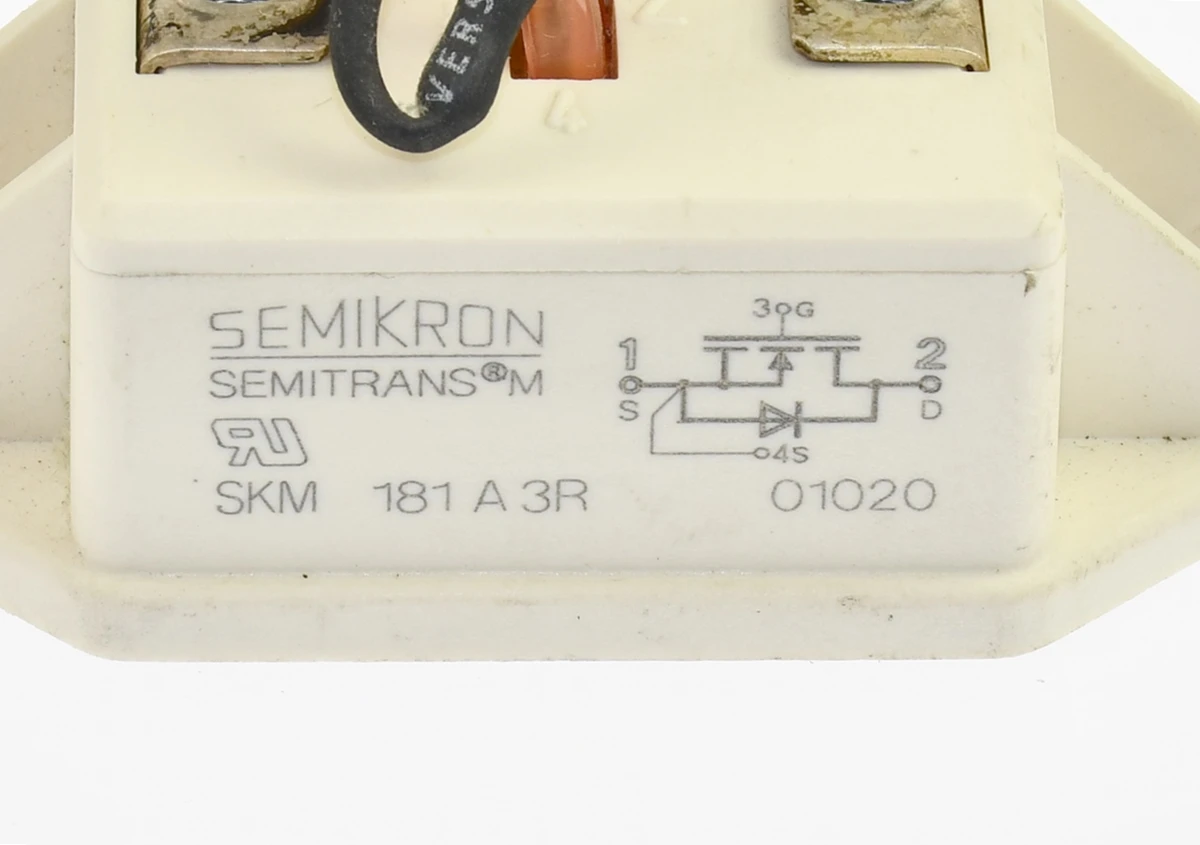

Jest to izolowany moduł tranzystora MOSFET mocy w obudowie SEMITRANS M, z wbudowaną diodą zwrotną / odwrotną. Schemat na obudowie pokazuje strukturę z głównymi zaciskami mocy 1 i 2 oraz wyprowadzeniami sterującymi bramki i źródła pomocniczego. Taka konstrukcja ułatwia montaż na radiatorze i pracę w układach dużej mocy, gdzie wymagane jest szybkie przełączanie prądu przy wysokim napięciu.

Parametry katalogowe dla SKM 181 A 3R: moduł MOSFET mocy, napięcie dren–źródło UDSS 800 V, prąd znamionowy ID 72 A, prąd impulsowy IDM 288 A, typowa rezystancja RDS(on) około 100 mΩ, izolowana obudowa SEMITRANS M. Moduł może pracować w układach impulsowych, przetwornicach, napędach, obwodach kluczujących, układach hamowania, regulacji mocy oraz zasilania przemysłowego.

Element może być wykorzystany jako część zamienna do starszej elektroniki mocy, moduł serwisowy, element do naprawy zasilacza, falownika, regulatora, sterownika silnika albo jako komponent do budowy własnego układu energoelektronicznego. Ze względu na wysokie napięcia i duże prądy montaż oraz uruchomienie powinny być wykonywane przez osobę posiadającą doświadczenie w energoelektronice.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !
