Pfeiffer PM041266 PCB ASSY 0470.103.0 płyta sterująca TCP Z80

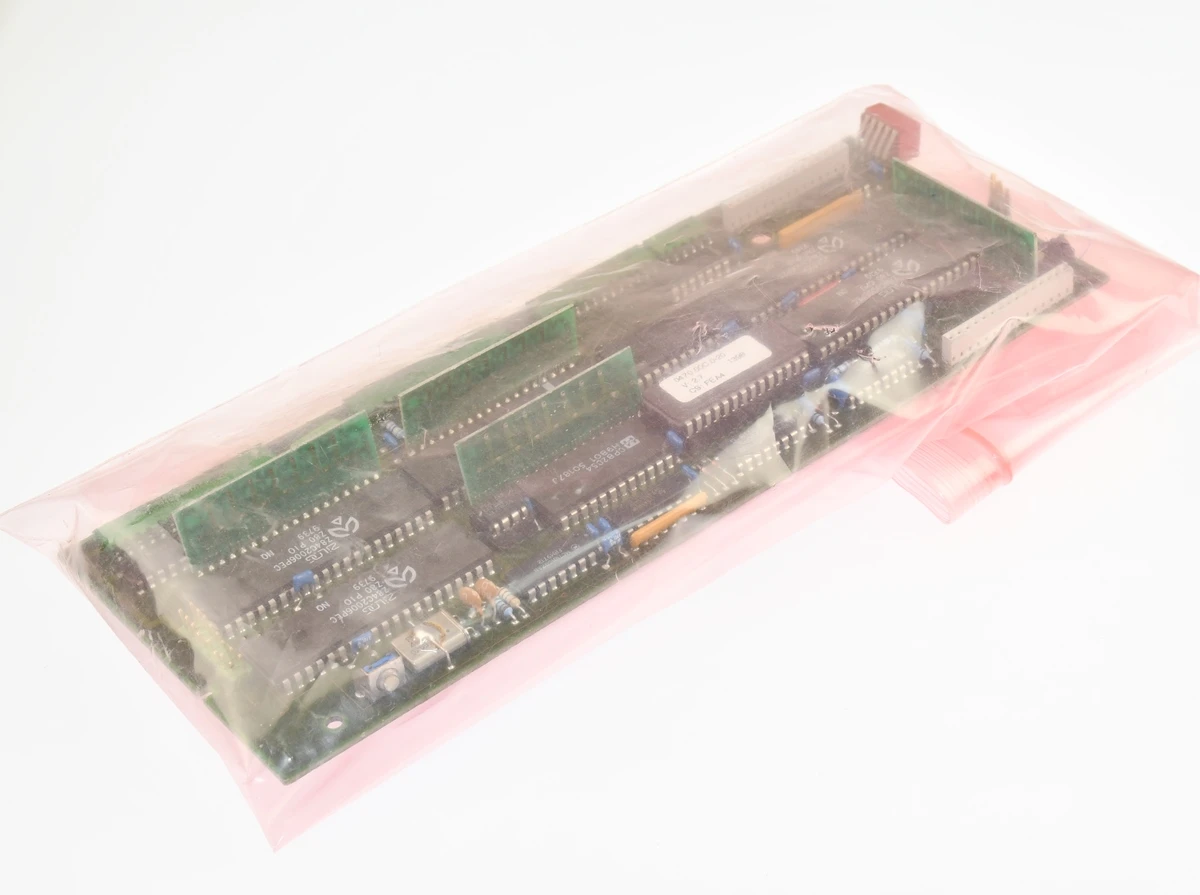

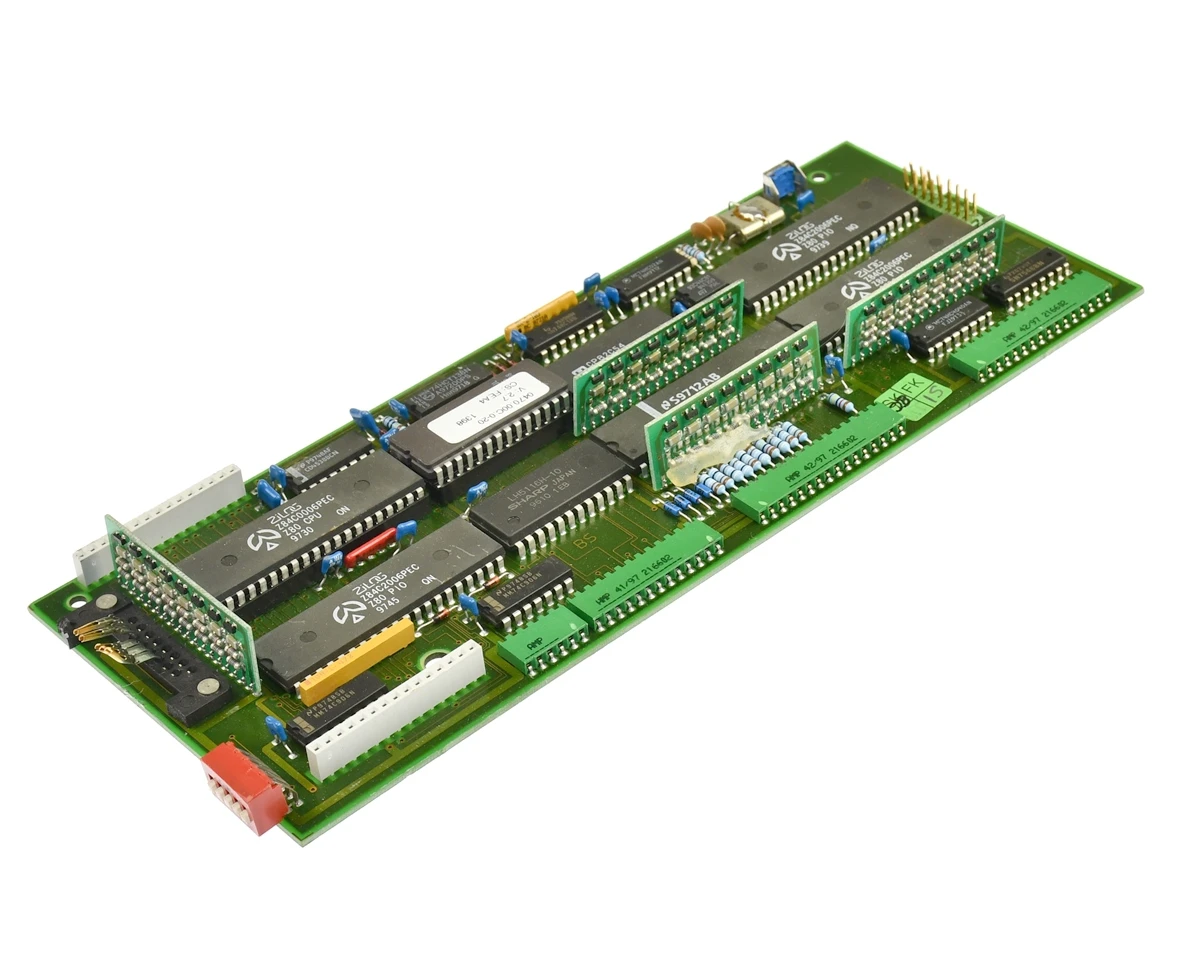

Używana płyta elektroniczna Pfeiffer / Balzers PM041266, oznaczenie PCB ASSY 0470.103.0, pochodząca z magazynu utrzymania ruchu. Moduł jest płytą sterującą / logiczną stosowaną w urządzeniach próżniowych Pfeiffer / Balzers, najprawdopodobniej w sterownikach pomp turbomolekularnych serii TCP. Element może być przydatny jako część serwisowa do naprawy sterownika, zamiennik do diagnostyki, źródło podzespołów lub moduł do identyfikacji przez serwis urządzeń próżniowych.

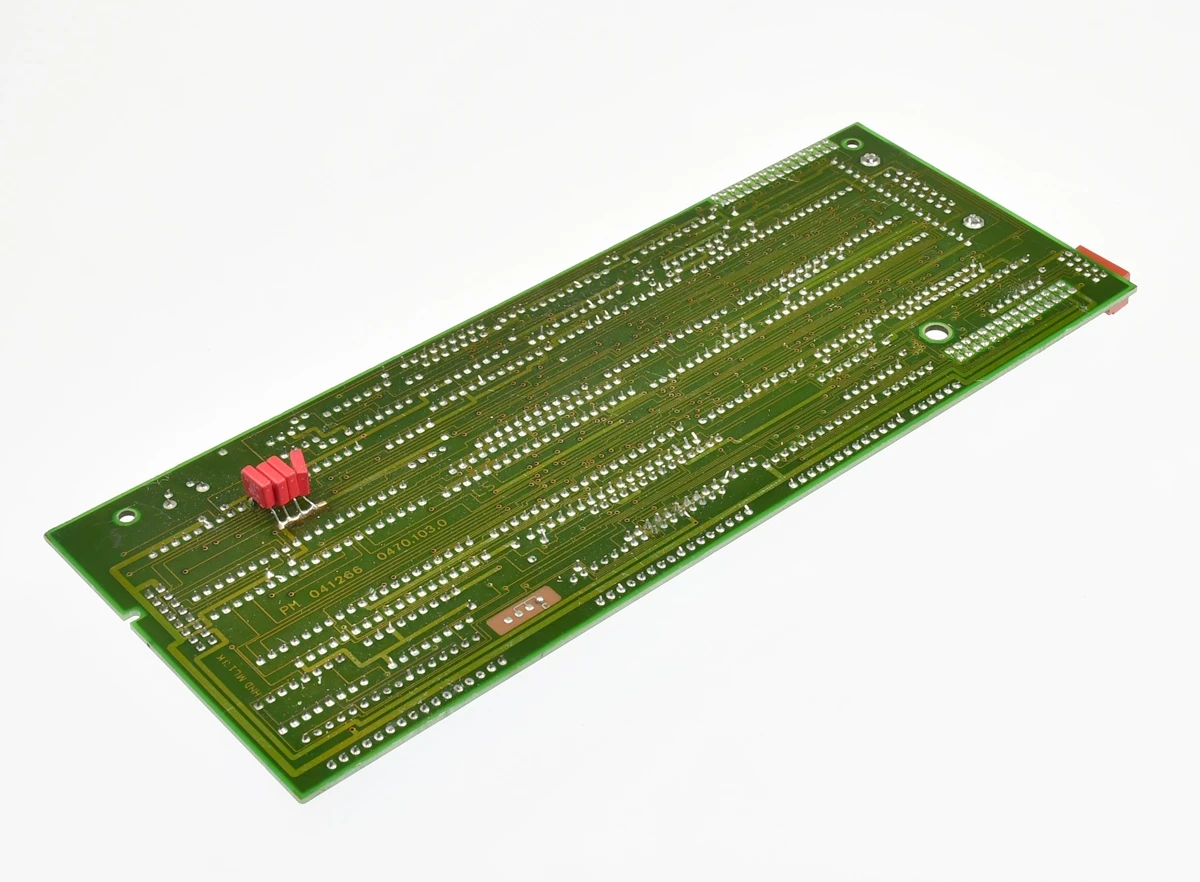

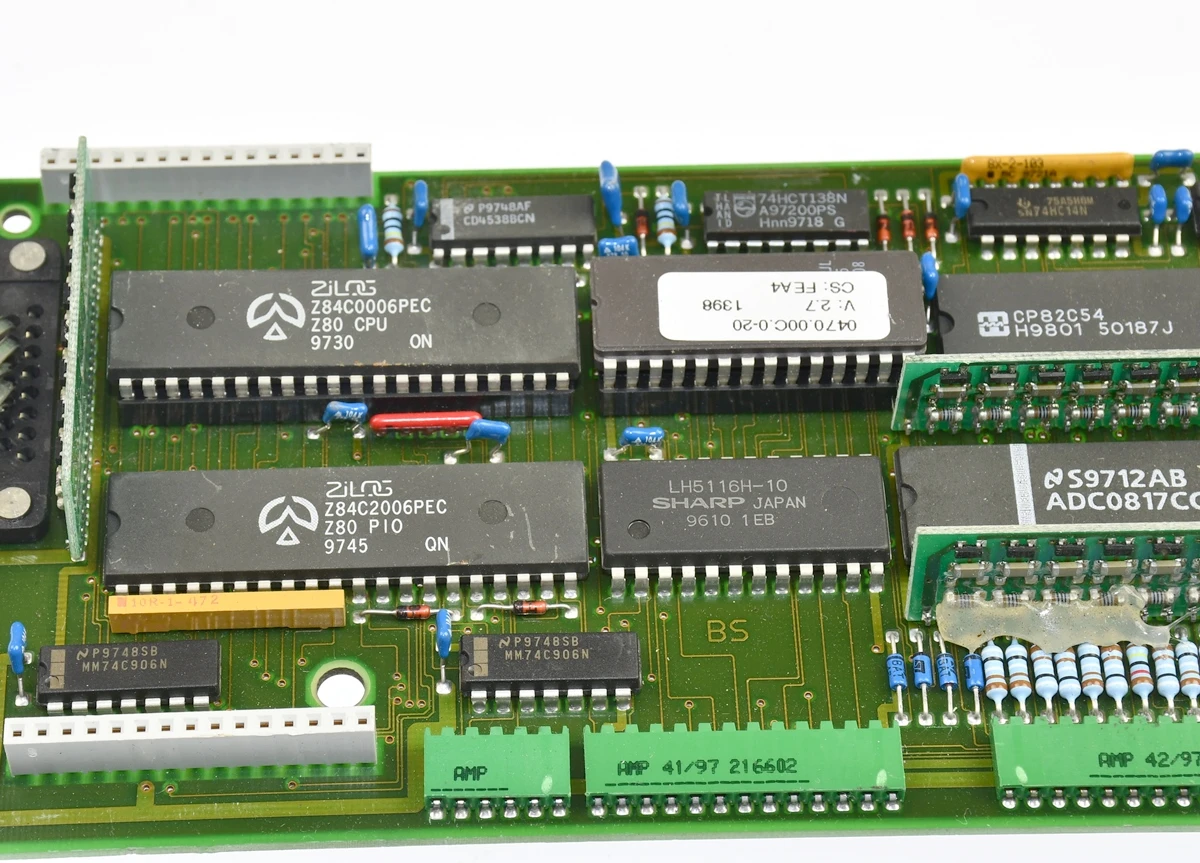

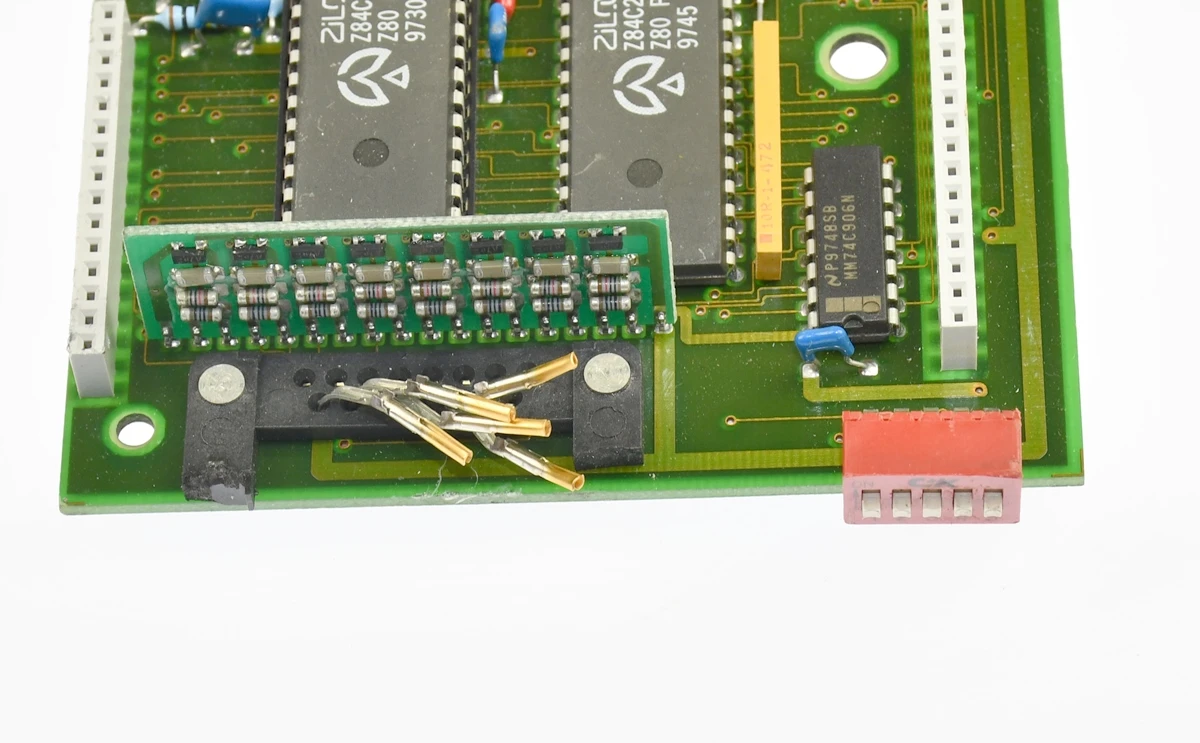

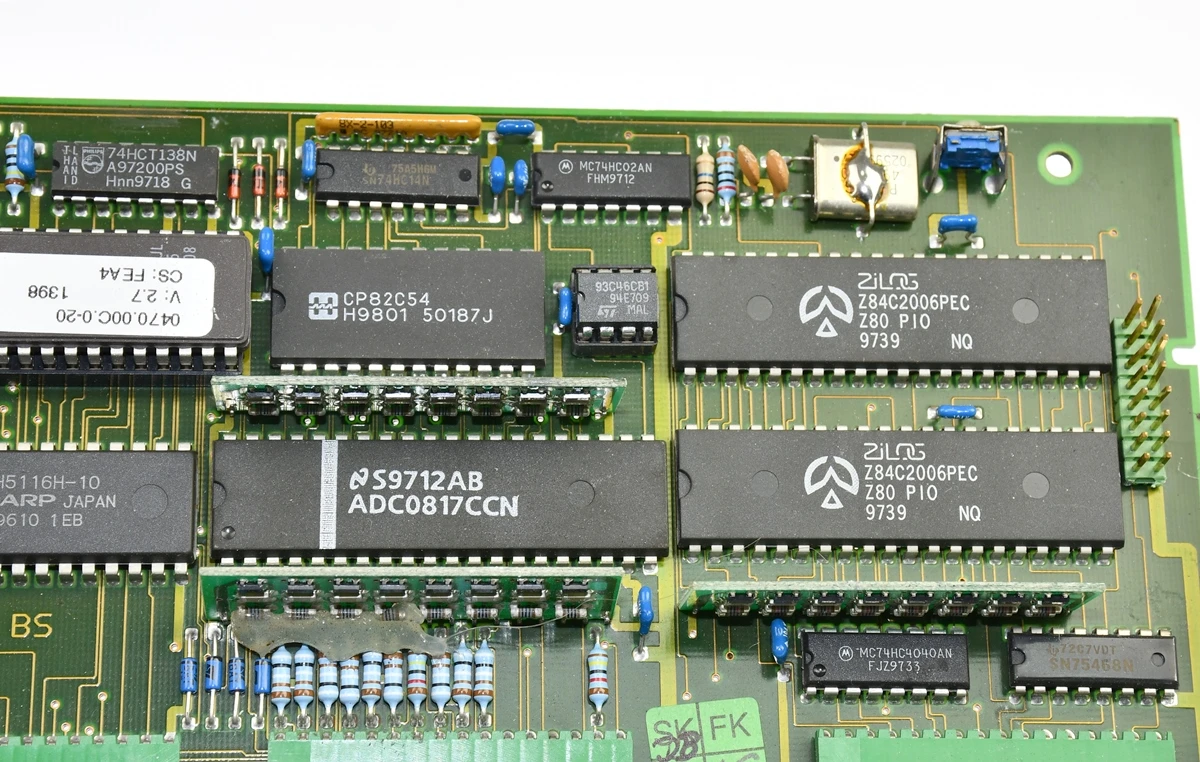

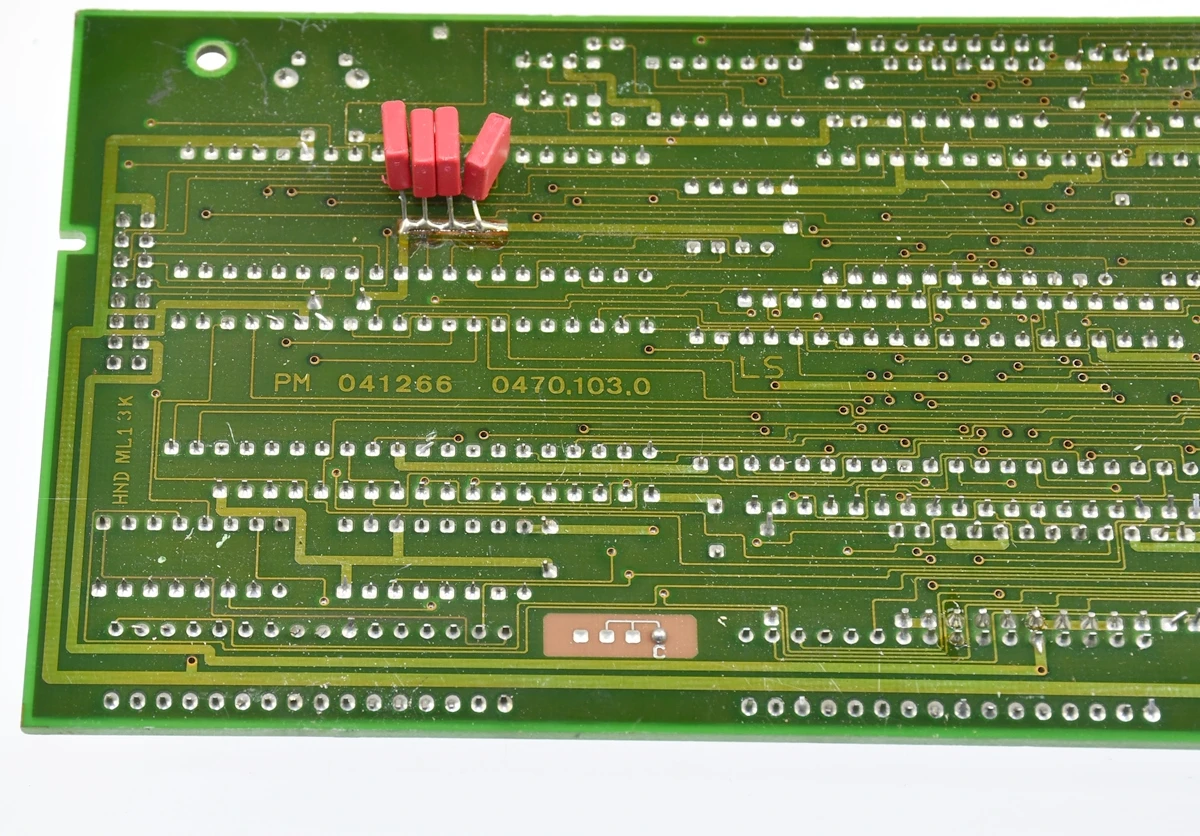

Oznaczenia widoczne na płytce: PM 041266, 0470.103.0, LS, BS. Na płytce znajduje się klasyczna elektronika mikroprocesorowa oparta o rodzinę Zilog Z80. Widoczne układy scalone i oznaczenia odczytane ze zdjęć: Zilog Z84C0006PEC — procesor Z80 CPU, Zilog Z84C2006PEC — układy Z80 PIO / równoległe interfejsy wejścia-wyjścia, kilka sztuk, National Semiconductor ADC0817CCN / S9712AB — 8-bitowy przetwornik analogowo-cyfrowy z multiplekserem wejść, Sharp LH5116H-10 — pamięć SRAM, CP82C54 — programowalny układ licznikowy / timer zgodny z rodziną 8254, układ EPROM z etykietą programu 0470.00C.0-20 / V:2.7 / CS, Texas Instruments CD4538BCN — podwójny monostabilny multiwibrator CMOS, Philips / NXP 74HCT138N — dekoder / demultiplekser 3-do-8, Texas Instruments SN74HC14N — sześciokrotny inwerter Schmitta, Motorola MC74HC02AN — czterokrotny układ bramek NOR, Motorola MC74HC04AN — sześciokrotny inwerter, układy MM74C906N — bufory / drivery CMOS z wyjściami typu open-drain, układ 93C46CB1 — pamięć szeregowa EEPROM, oraz układ SN75468N — driver / bufor wyjściowy do sterowania obciążeniami. Na płytce widoczne są również rezystory, kondensatory, elementy dyskretne, złącza wielopinowe, listwy AMP oraz dodatkowe małe płytki / moduły wpinane w główną płytę.

Płyta może pochodzić z profesjonalnego sterownika przemysłowego, gdzie procesor Z80 realizuje logikę sterowania, układy Z80 PIO obsługują sygnały wejść i wyjść, ADC0817 odpowiada za pomiary analogowe, a pozostałe układy logiczne realizują dekodowanie adresów, buforowanie sygnałów, sterowanie liniami wyjściowymi oraz obsługę pamięci programu.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

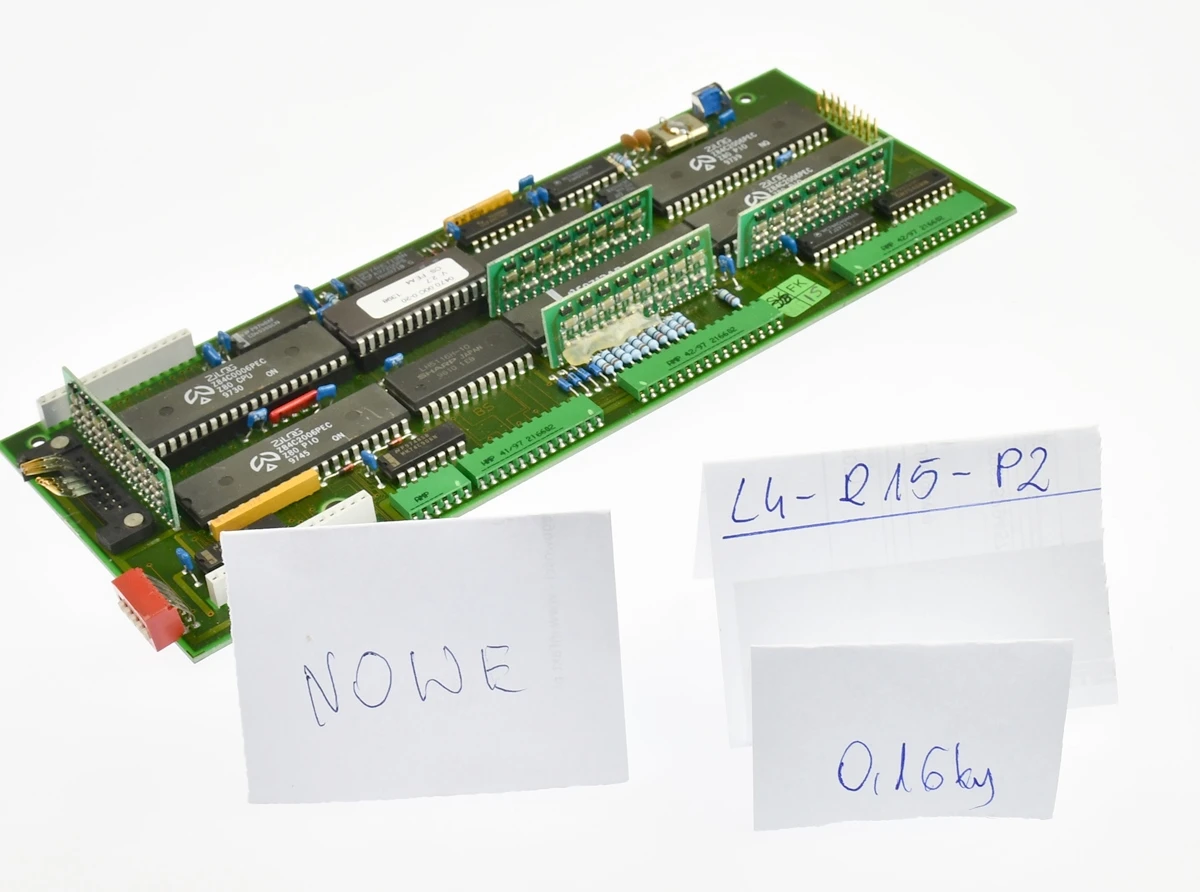

Magazyn: L4-R15-P2
