Medison SonoAce 6000II SA6000II moduł zasilacza POWER BOARD POSKOM

Używany wielokanałowy moduł zasilacza SA6000II, stosowany w aparacie ultrasonograficznym Medison SonoAce 6000II. Moduł pełni funkcję głównej płyty zasilającej system i generuje kilka niezależnych napięć dla części cyfrowej, analogowej oraz sekcji wysokiego napięcia urządzenia.

Według dokumentacji serwisowej zasilacz zapewnia wyjścia około +3,5 V, +5,2 V, ±12,2 V, ±5,2 V oraz regulowane ±10…80 V, a jego łączna moc wyjściowa wynosi około 202 W. Układ pracuje jako wielokanałowy zasilacz impulsowy PWM i posiada zabezpieczenia nadprądowe oraz nadnapięciowe.

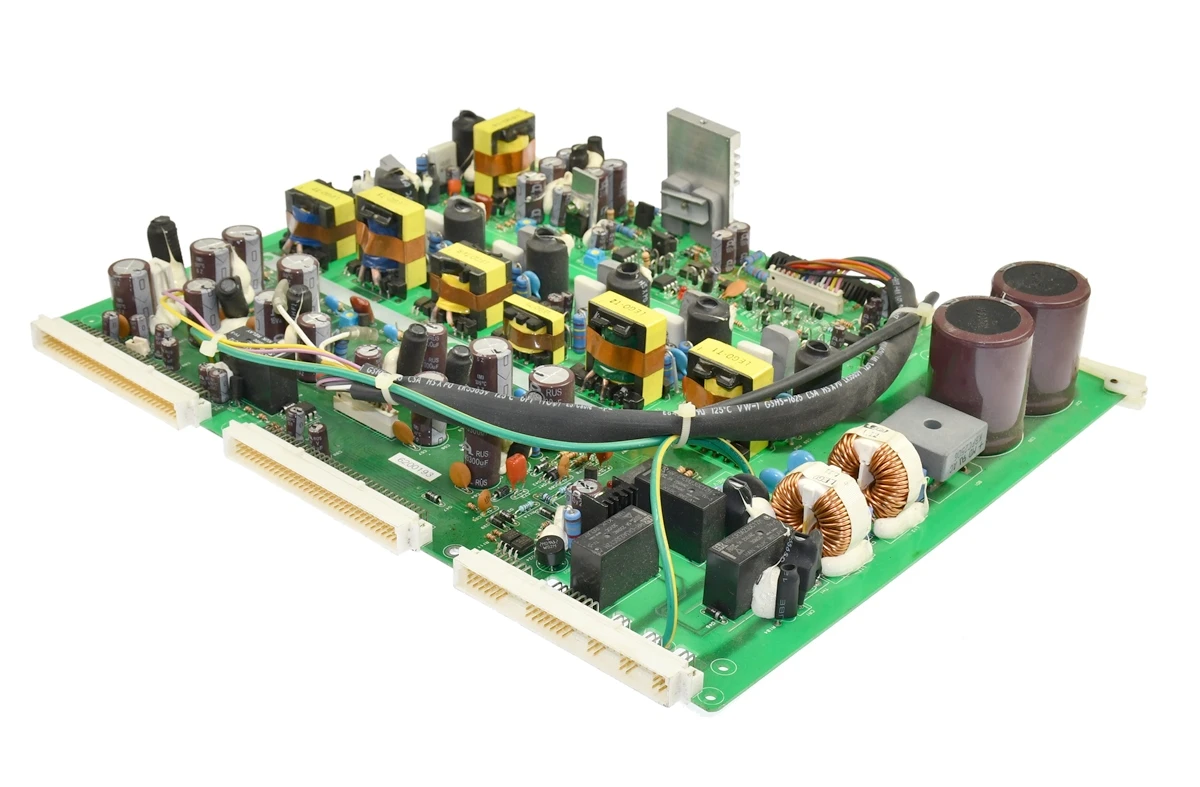

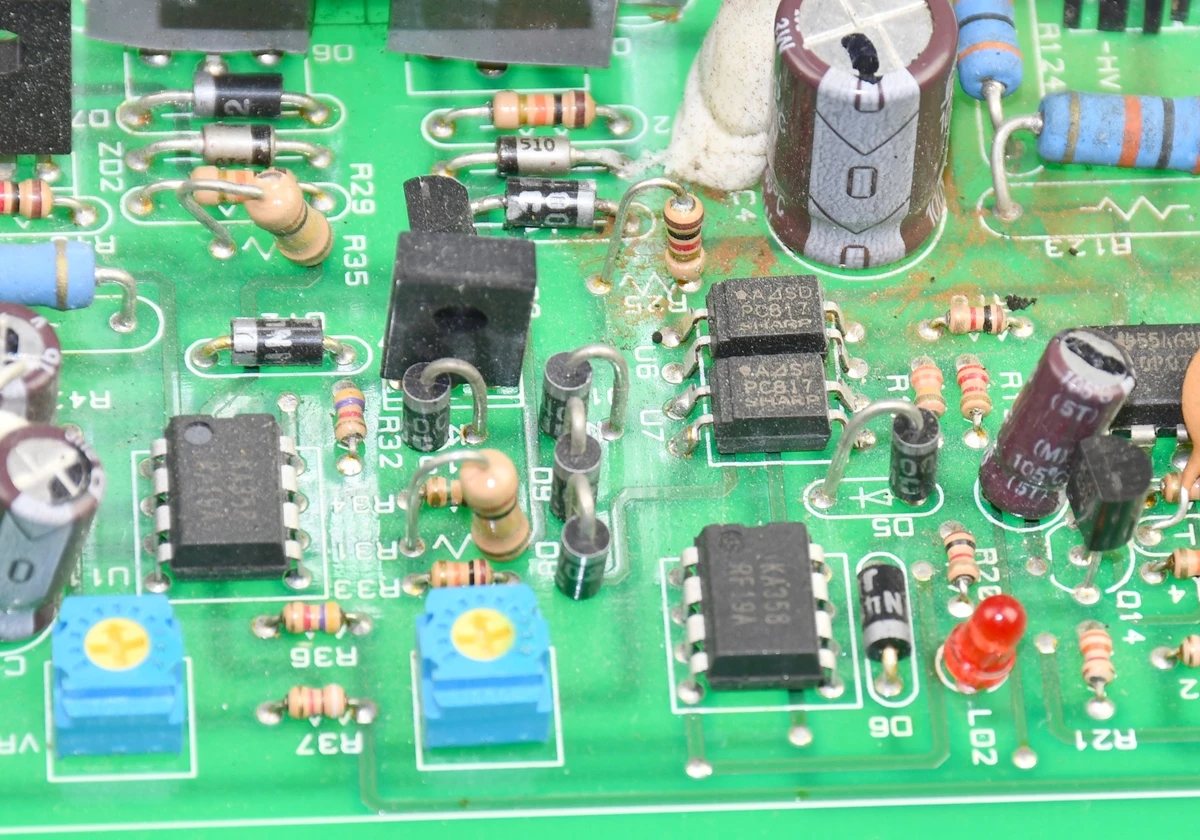

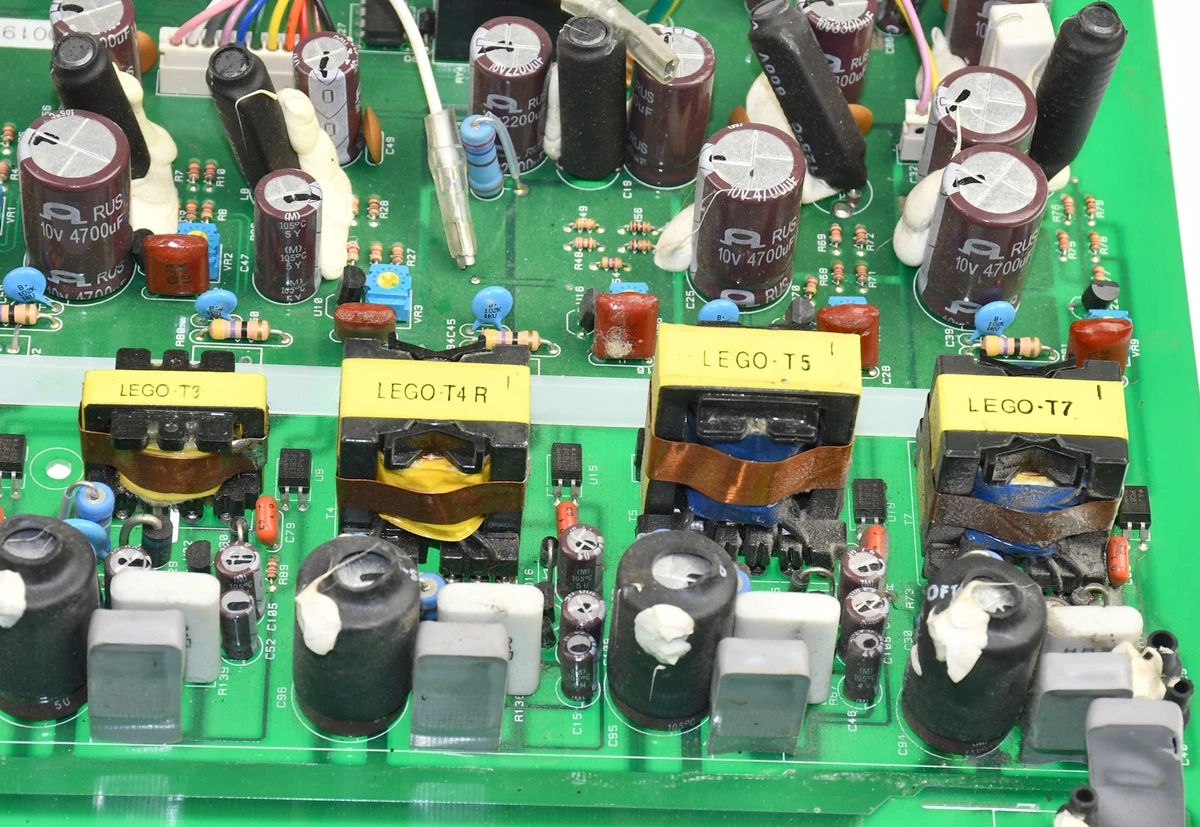

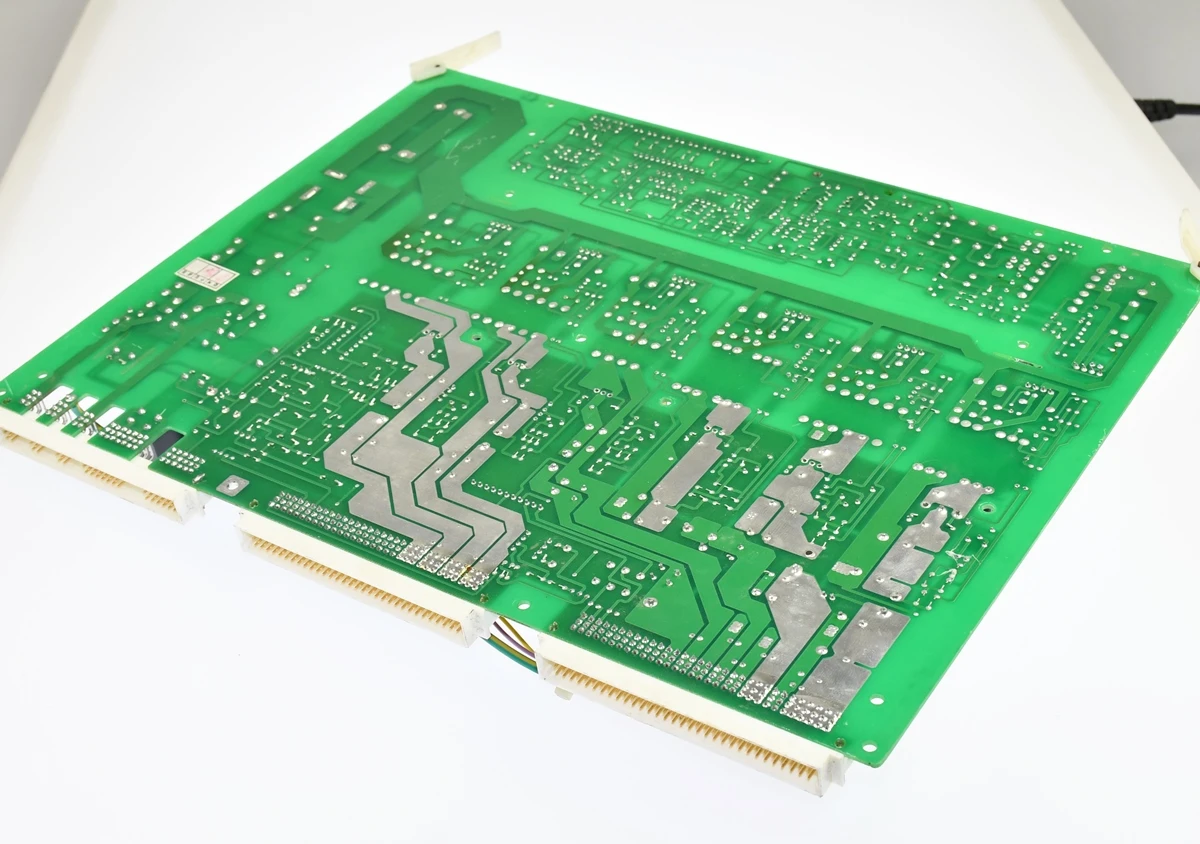

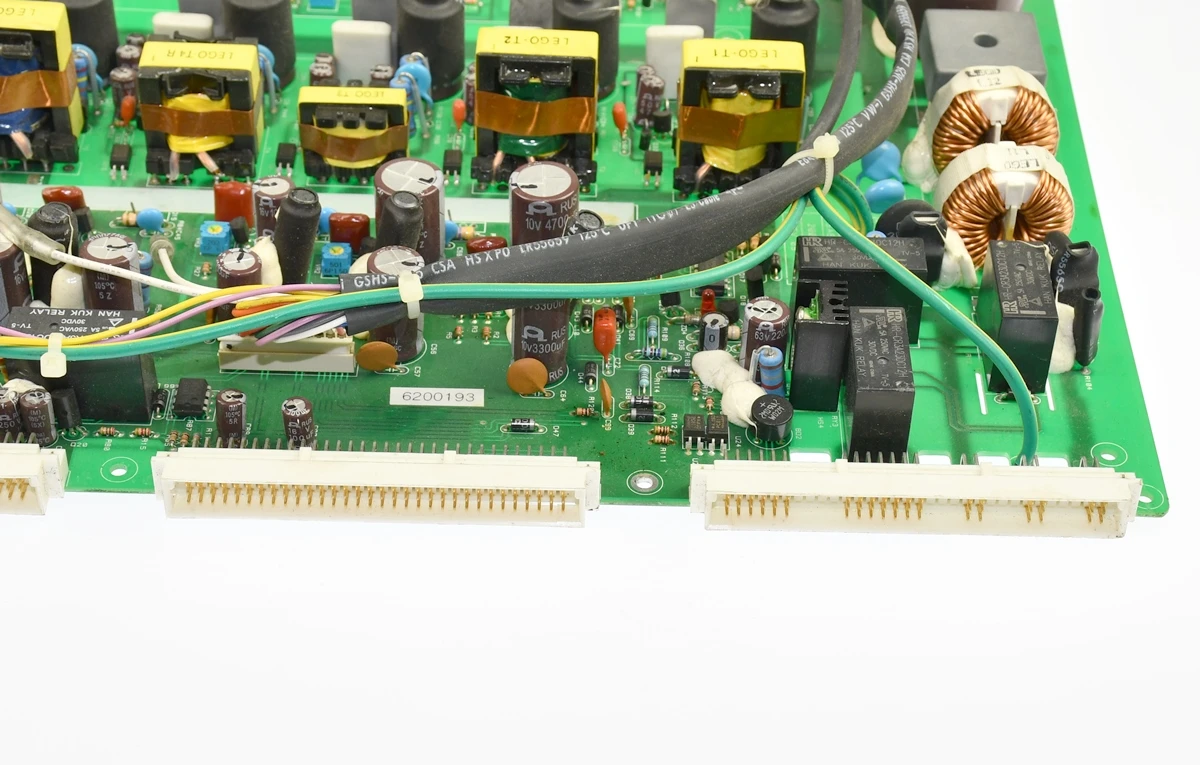

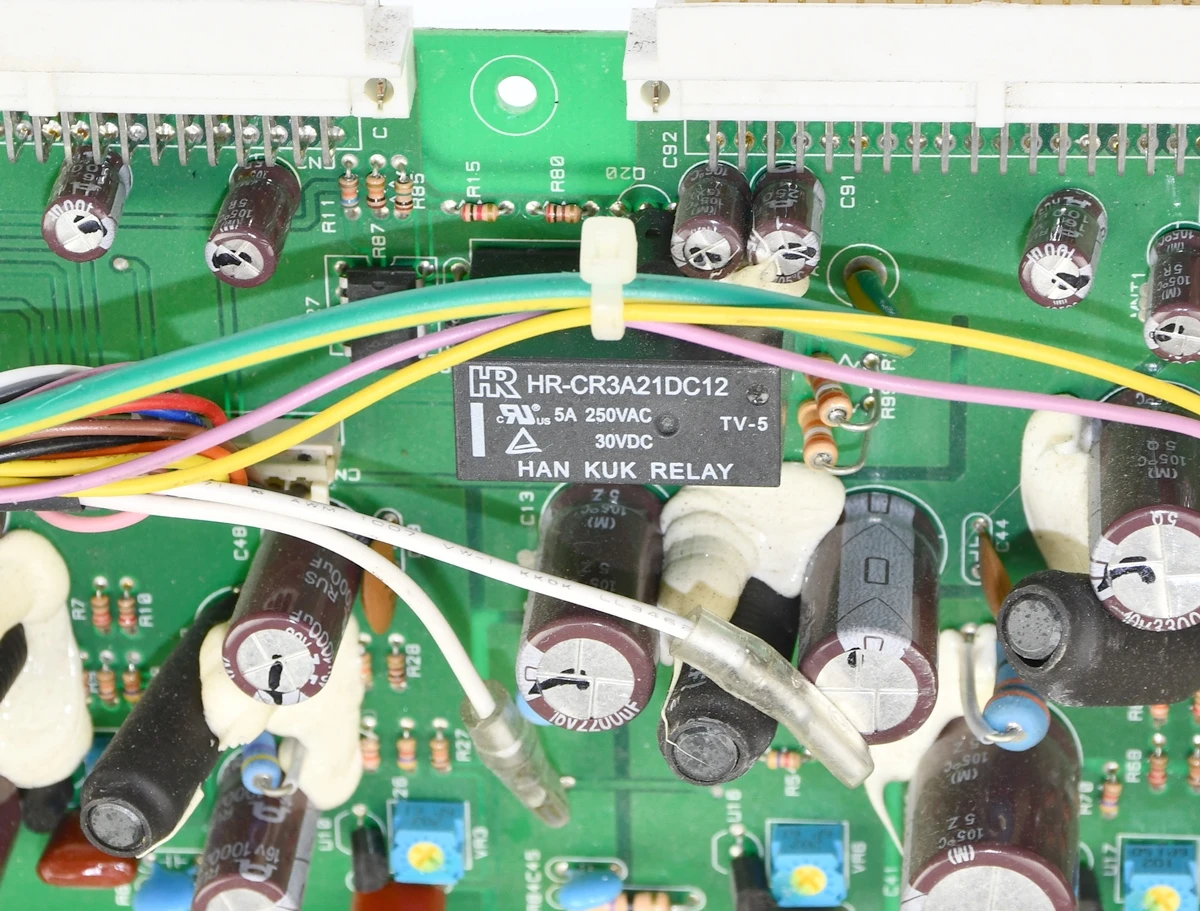

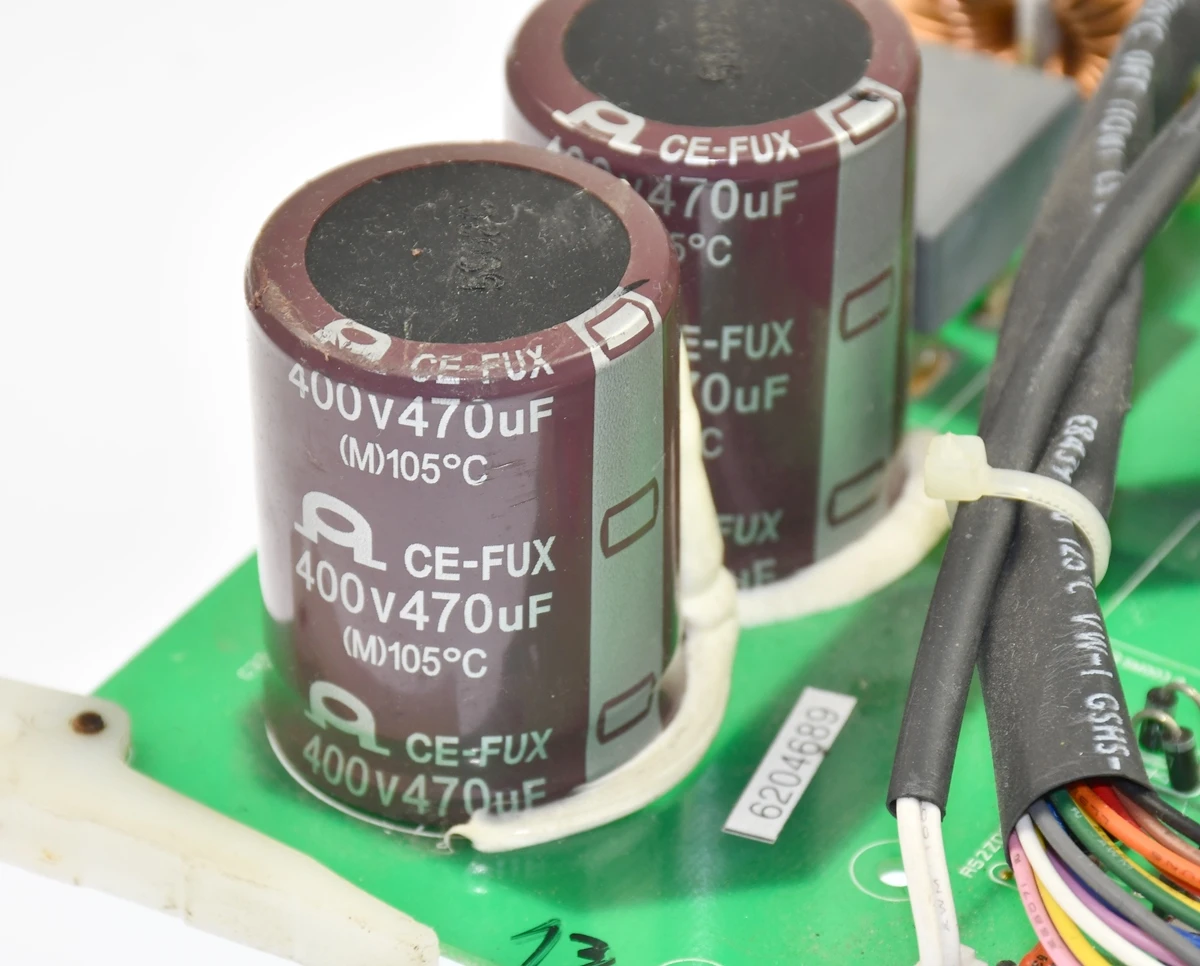

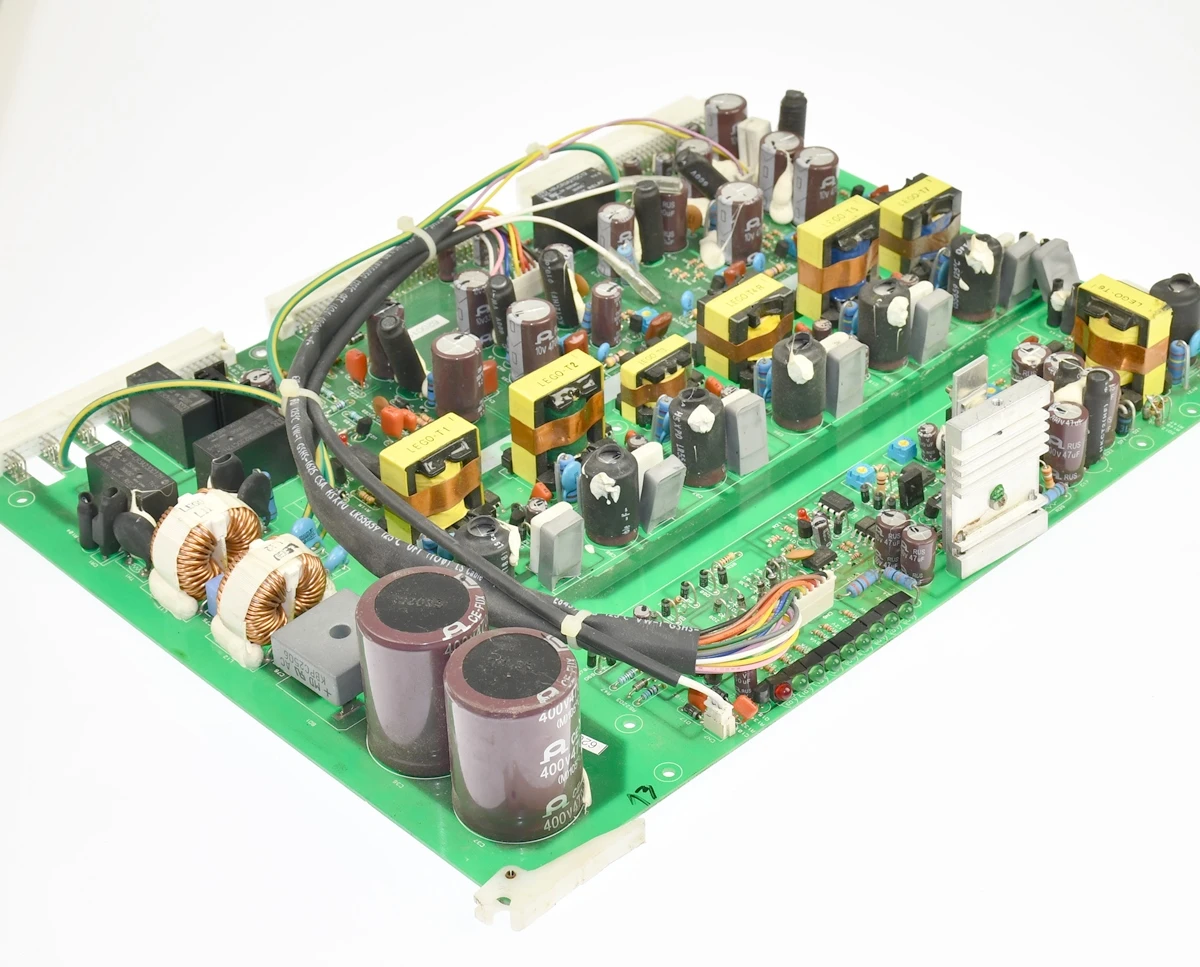

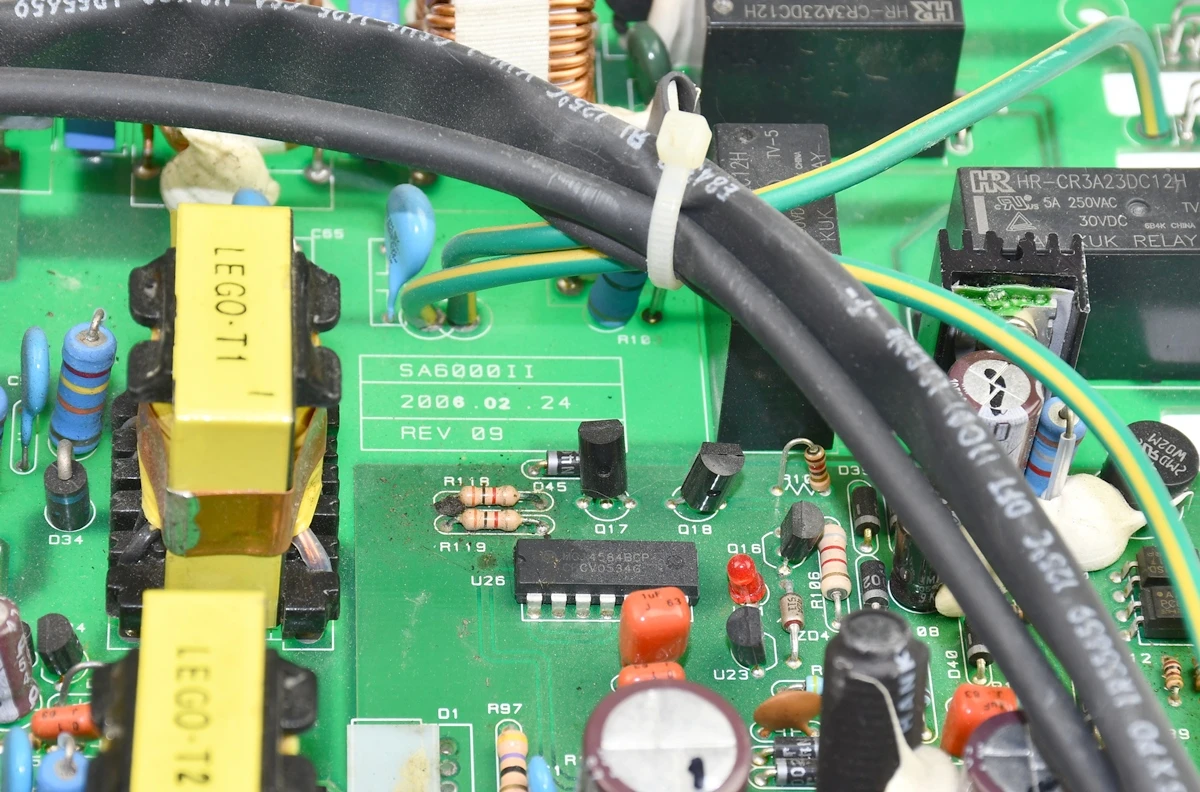

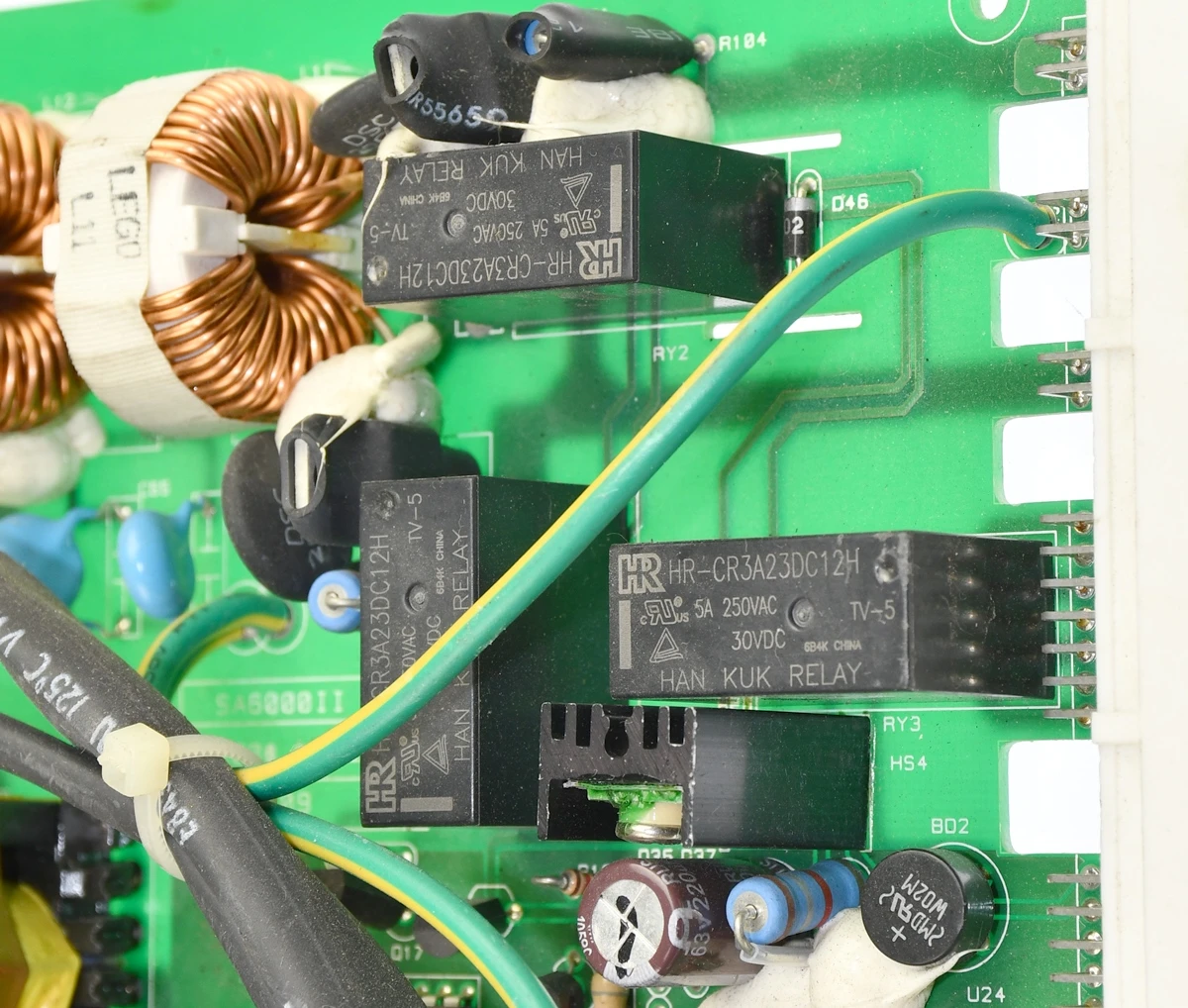

Na PCB widoczne jest oznaczenie SA6000II, data 2006.02.24 oraz REV 09. Płyta wyposażona jest w kilka sekcji przetwornic impulsowych, transformatory, dławiki, przekaźniki, kondensatory filtrujące oraz wielopinowe złącza systemowe.

Producent modułu: POSKOM Co., Ltd. Zastosowanie: Medison SonoAce 6000II. Element używany, pochodzący z demontażu urządzenia medycznego. Stan zgodny ze zdjęciami.
