Klöckner Moeller DIL SH 30V-K stycznik SSR 30A 10-30VDC radiator DIN

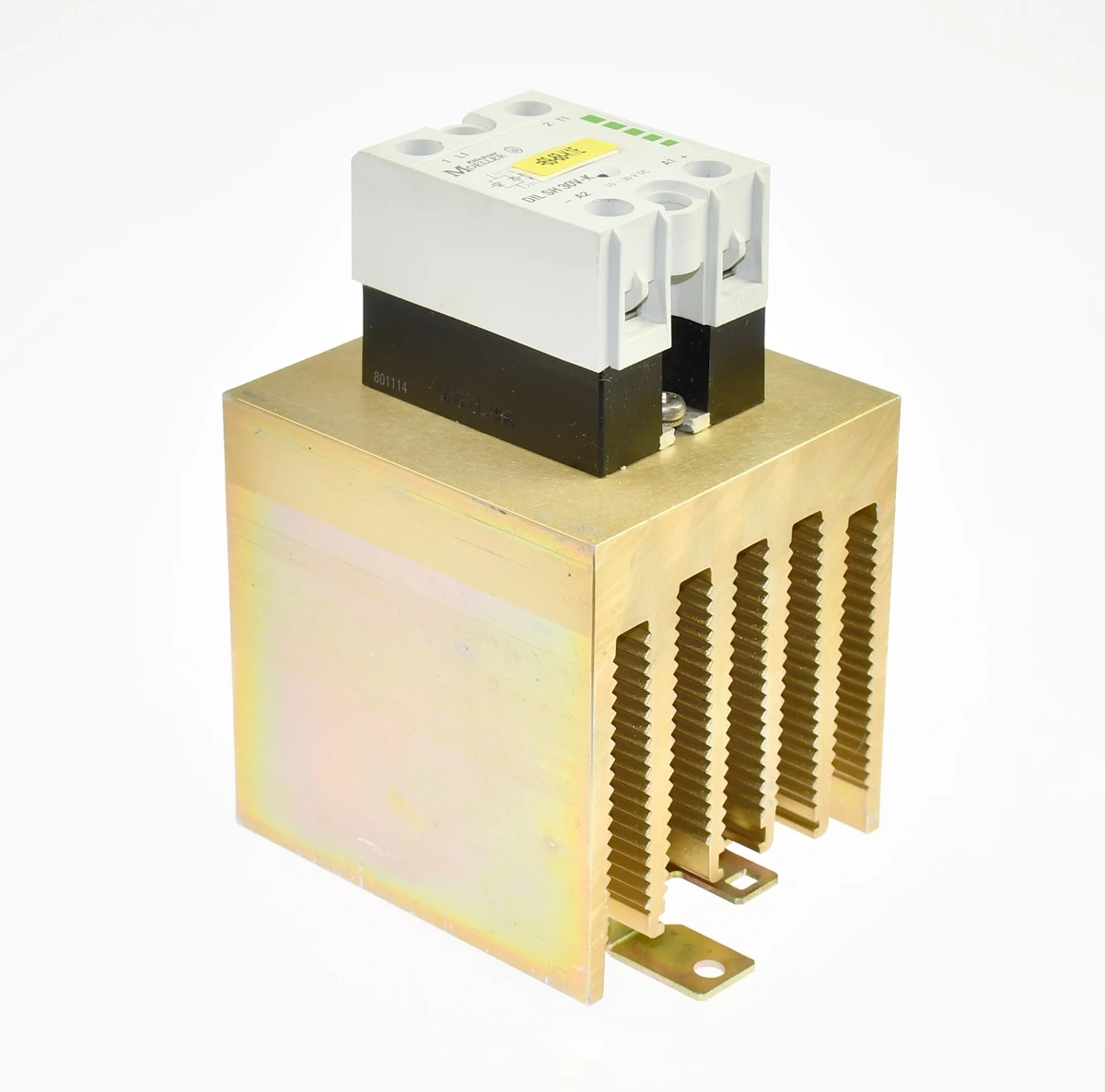

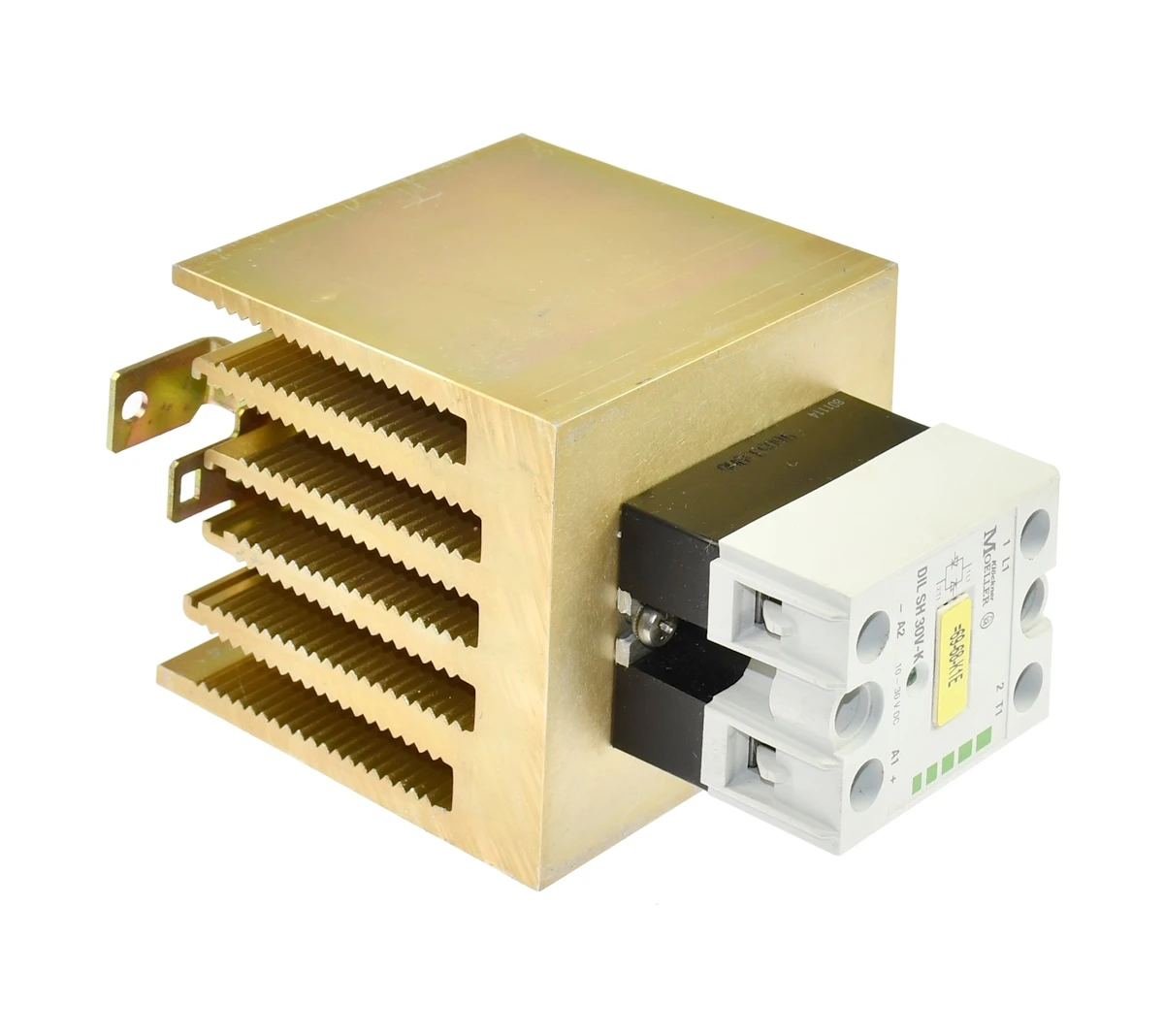

Używany stycznik półprzewodnikowy / przekaźnik SSR marki: Klöckner Moeller, model: DIL SH 30V-K, zamontowany na dużym aluminiowym radiatorze z uchwytem montażowym na szynę DIN. Moduł przeznaczony jest do bezstykowego załączania obciążeń prądu przemiennego, szczególnie grzałek, układów grzewczych, pieców, maszyn technologicznych, regulatorów temperatury oraz obciążeń rezystancyjnych.

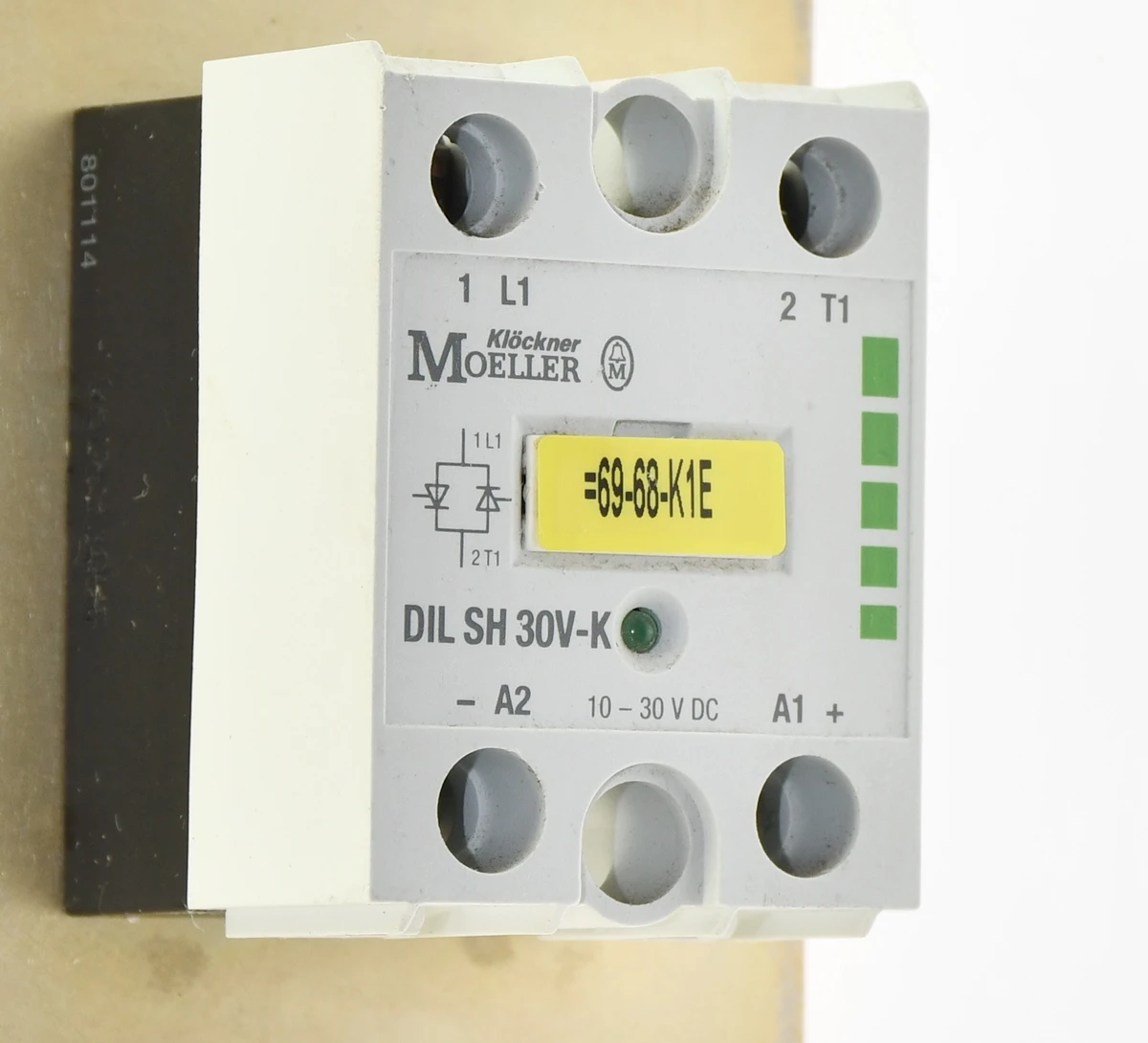

Tor mocy podłączany jest przez zaciski 1 L1 oraz 2 T1. Moduł pracuje jako jednofazowy stycznik półprzewodnikowy SSR o prądzie znamionowym 30 A i napięciu toru mocy do 510 V AC. Sterowanie odbywa się niskim napięciem DC przez wejście A1/A2 w zakresie 10–30 V DC. Na froncie znajduje się dioda sygnalizacyjna oraz schemat półprzewodnikowego elementu wykonawczego.

Element może zastępować klasyczny stycznik mechaniczny w aplikacjach, gdzie potrzebna jest szybka, cicha i bezstykowa praca bez zużycia styków. Nadaje się szczególnie do sterowania grzałkami i obciążeniami rezystancyjnymi. W układach trójfazowych można zastosować trzy takie moduły, po jednym na każdą fazę, o ile pozwala na to projekt instalacji i sposób sterowania.

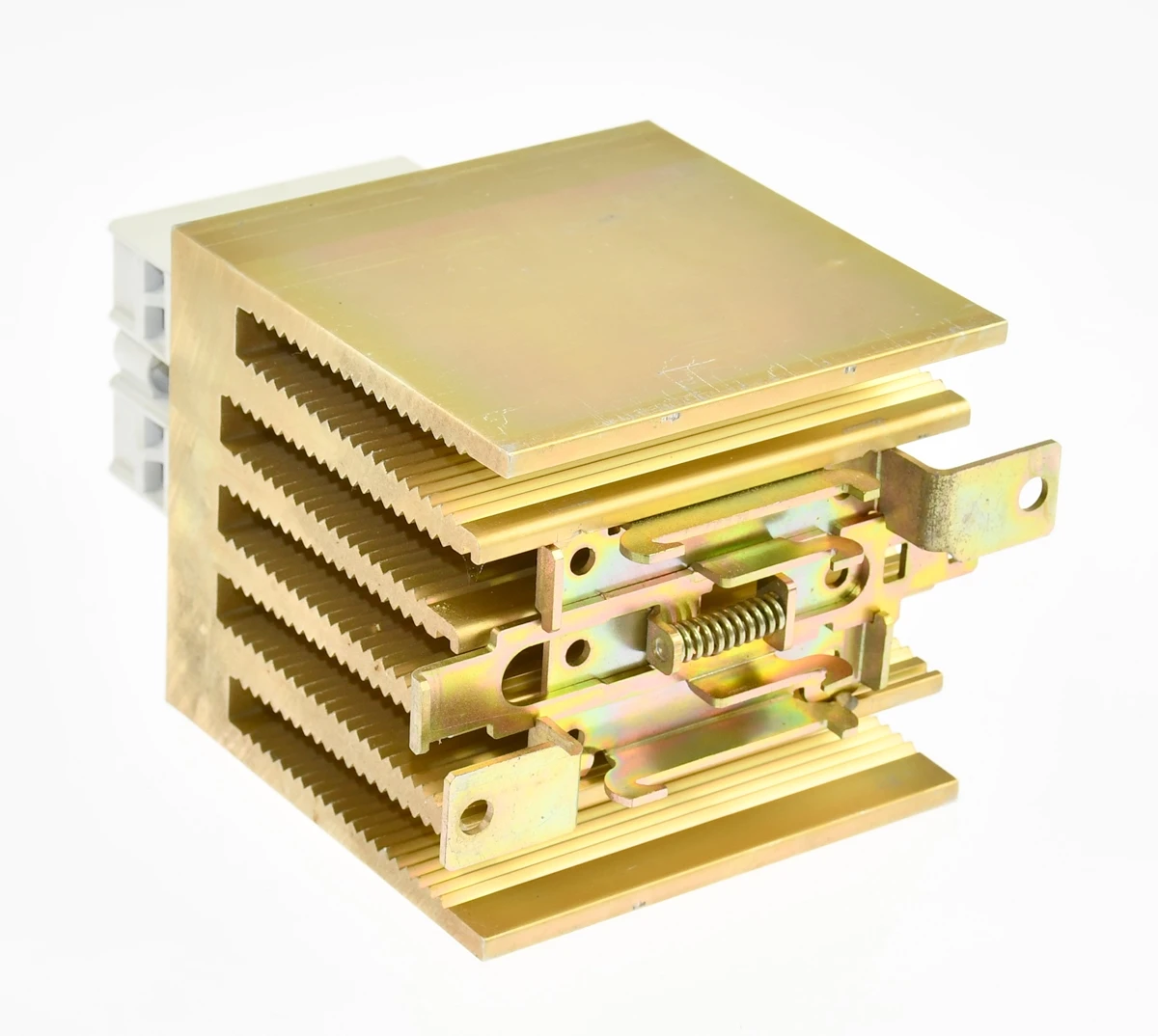

W zestawie znajduje się stycznik półprzewodnikowy Klöckner Moeller DIL SH 30V-K, duży radiator aluminiowy oraz uchwyt montażowy. Radiator umożliwia odprowadzanie ciepła podczas pracy z większym prądem obciążenia, a uchwyt pozwala na montaż w szafie sterowniczej na szynie DIN.

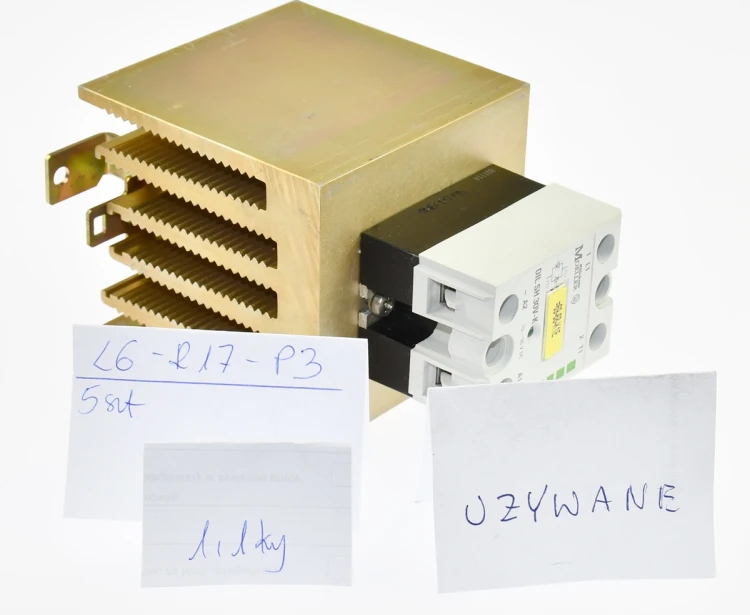

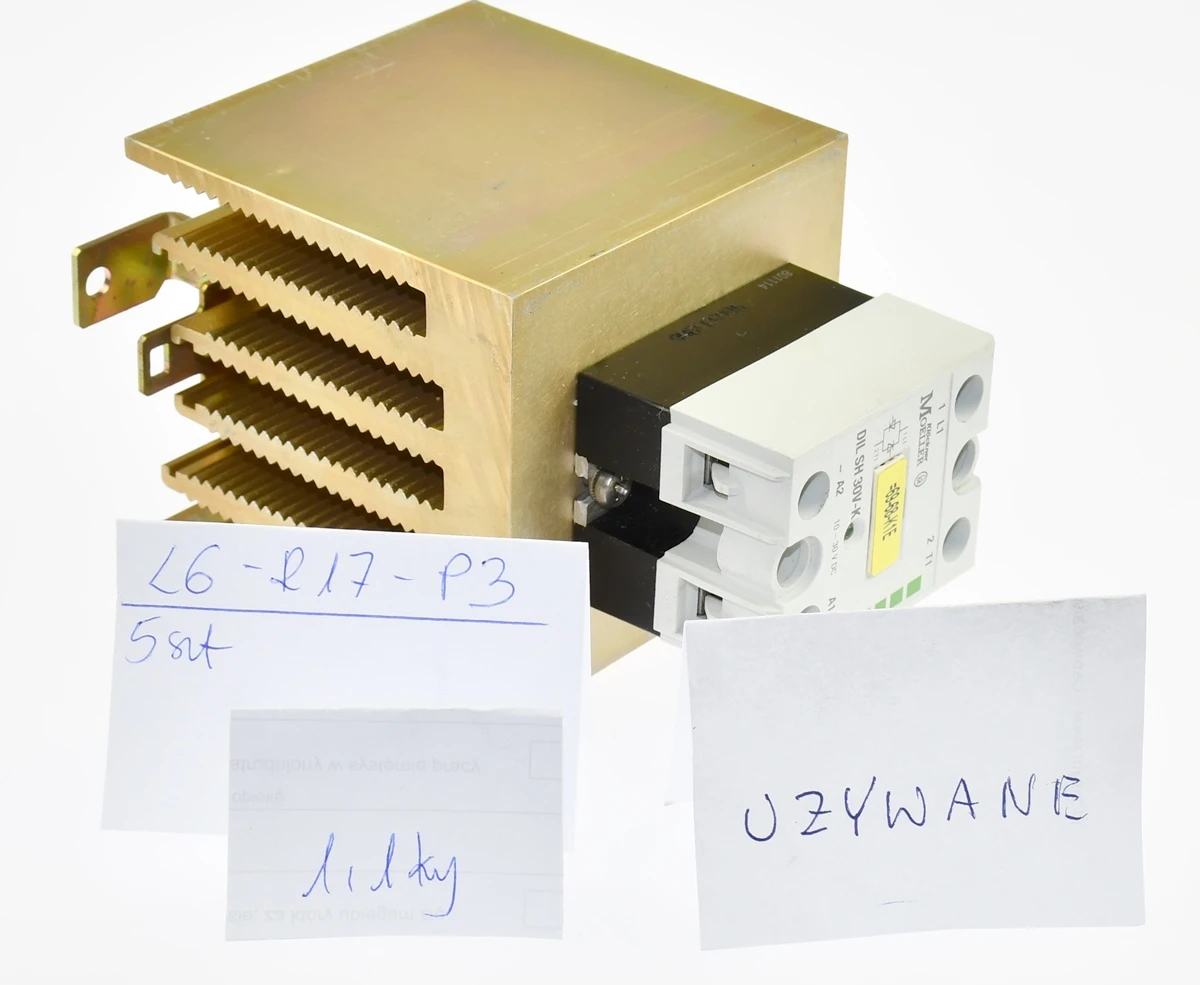

Magazyn: L6-R17-P3
