Kilovac KC-18 Przekaźnik próżniowy HV 15kV 30A + transformator ferrytowy

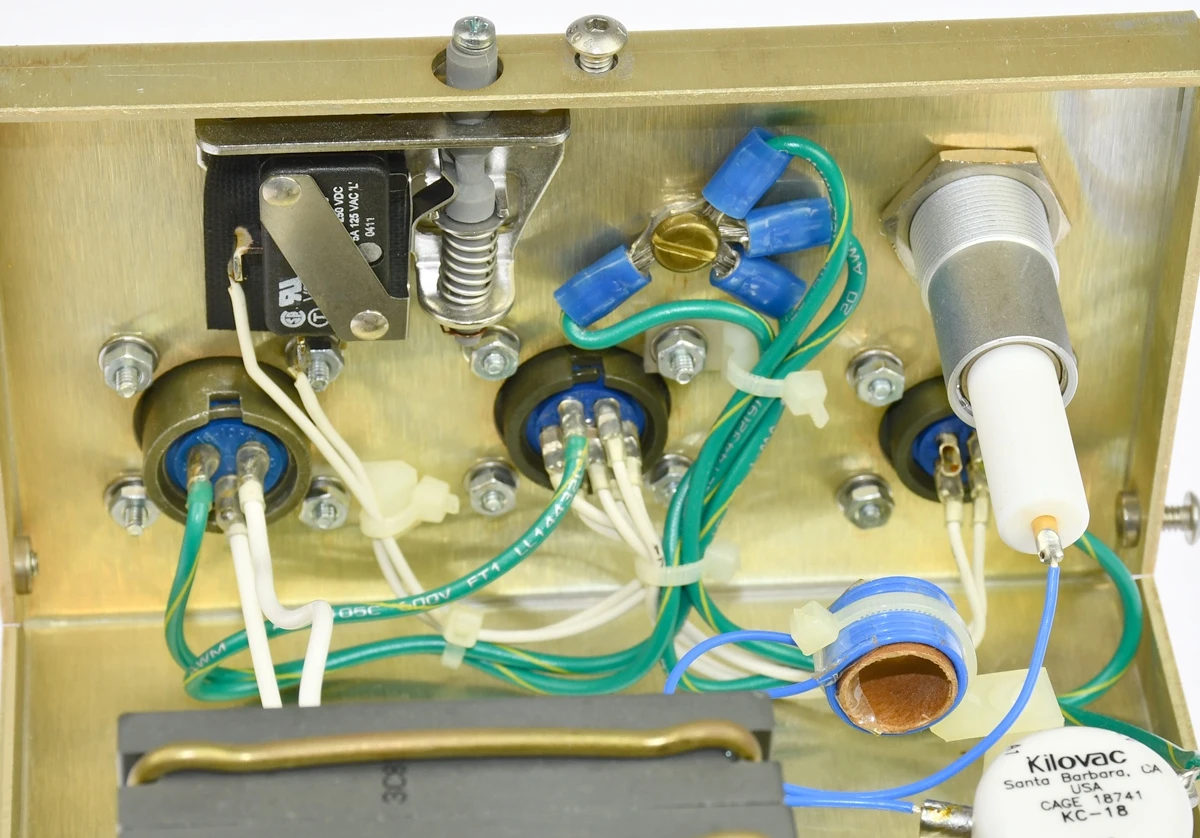

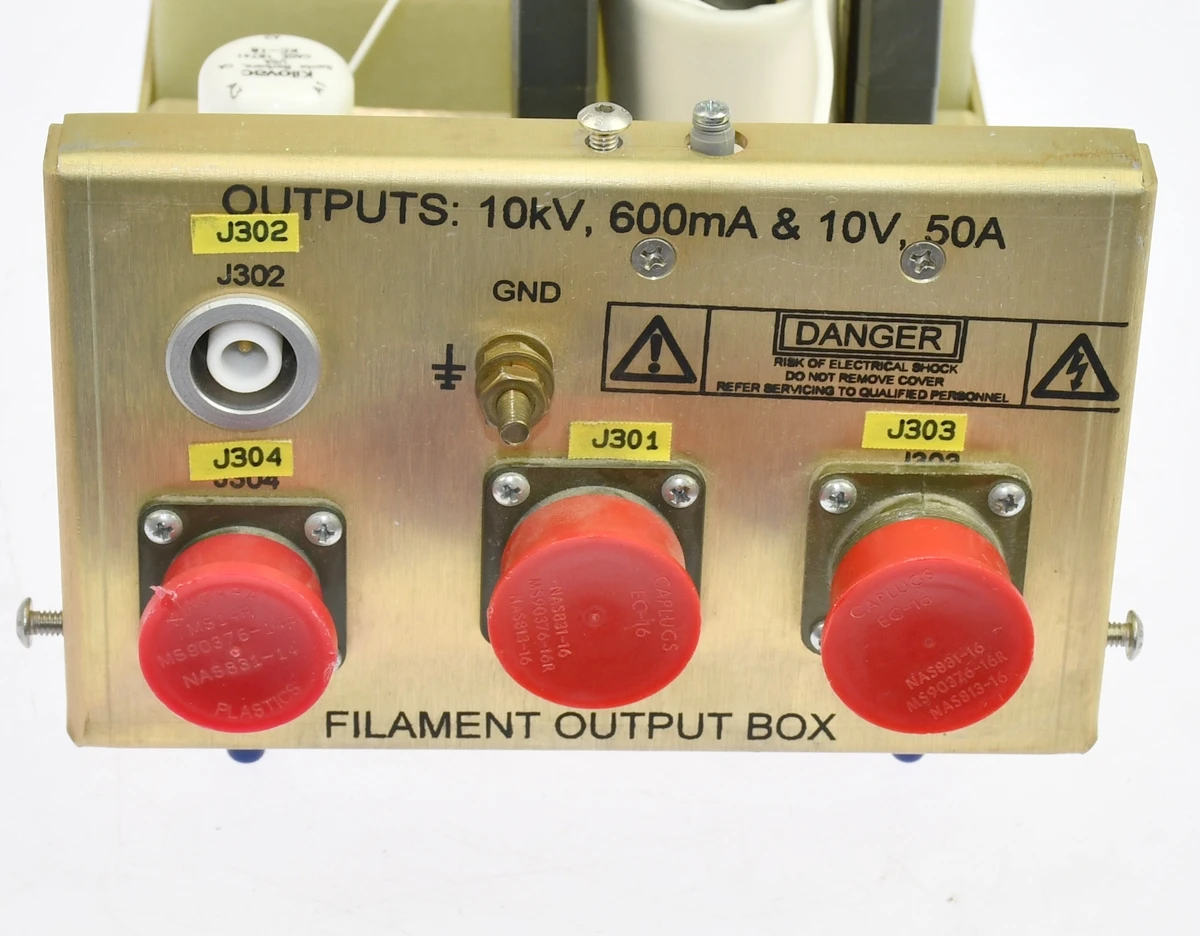

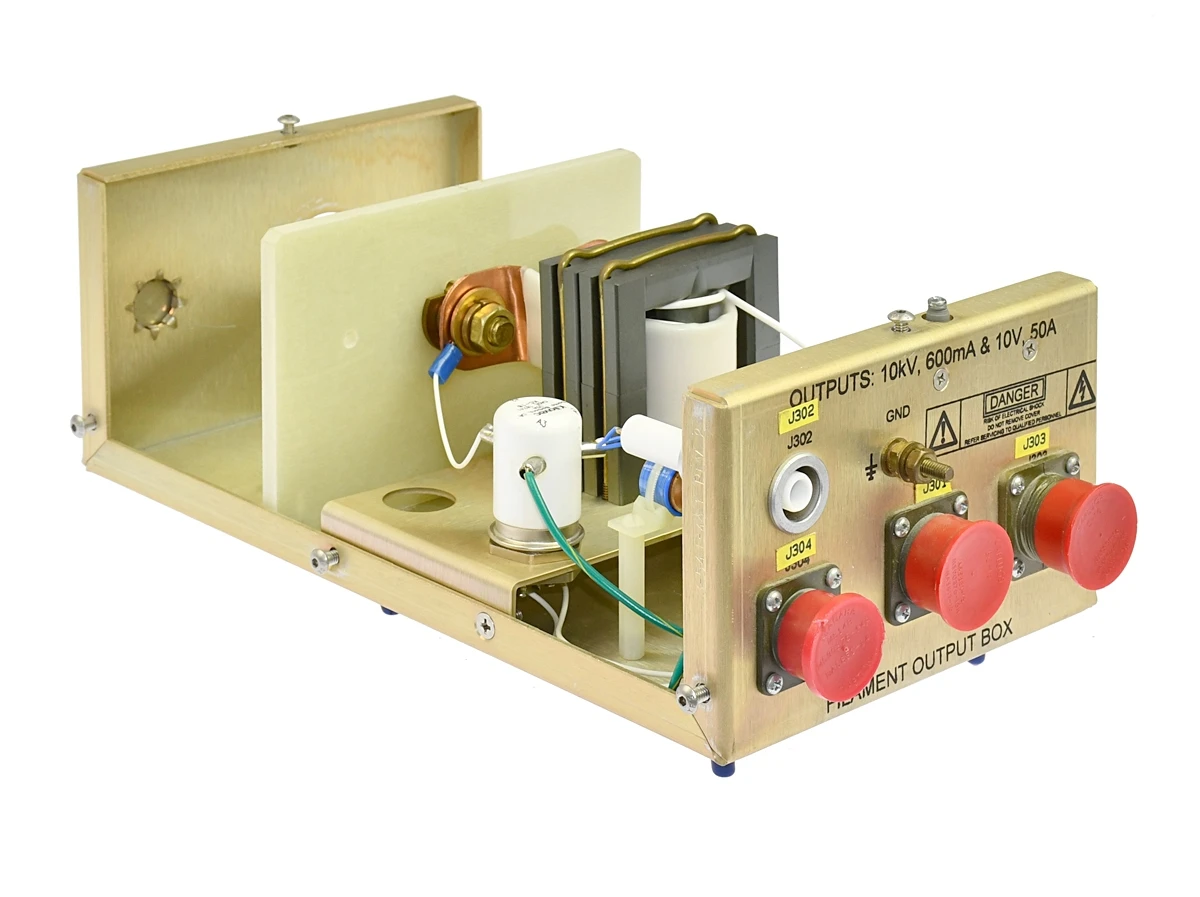

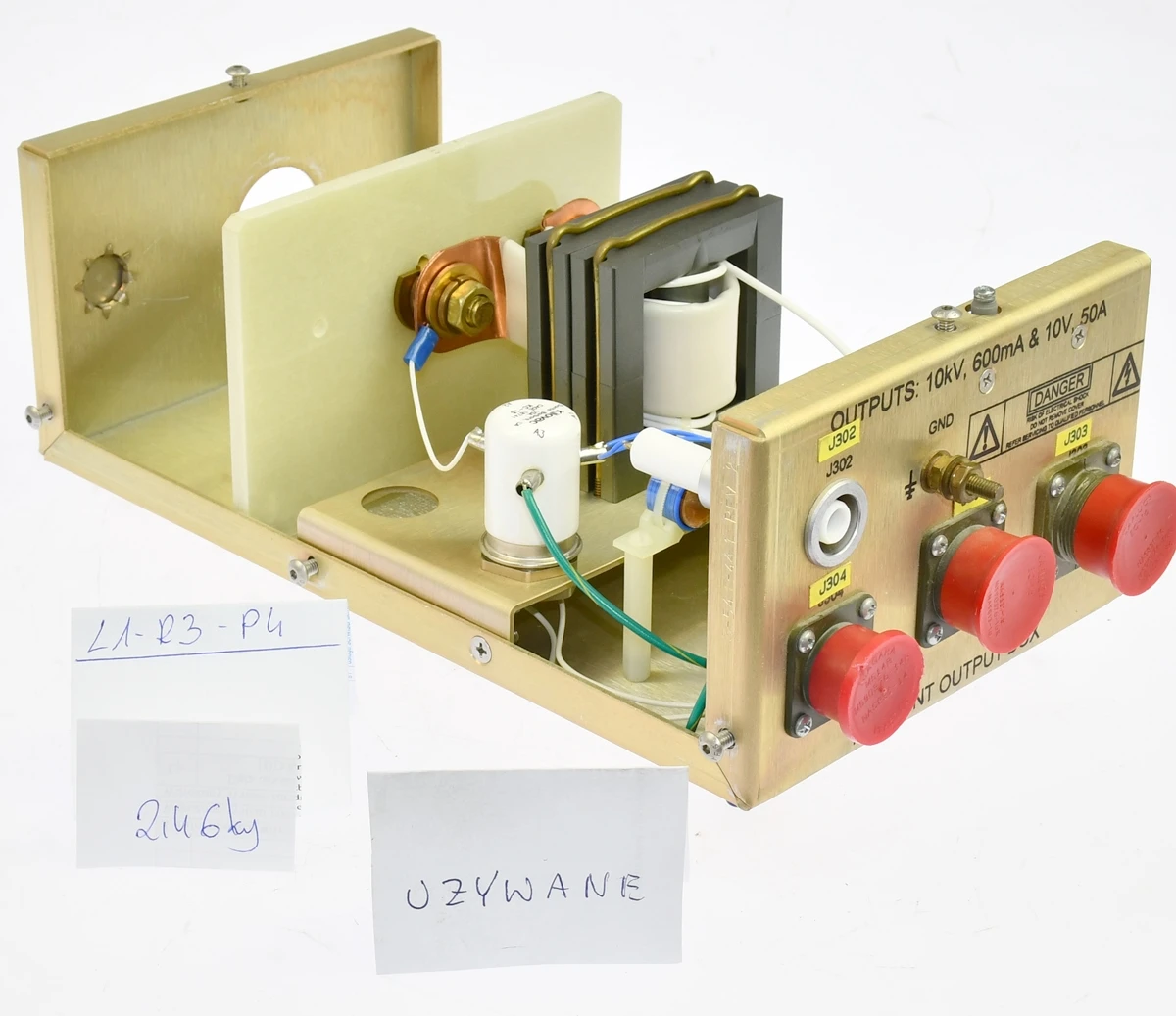

Używany moduł wysokiego napięcia z próżniowym przekaźnikiem / stycznikiem HV Kilovac KC-18 oraz transformatorem ferrytowym. Zestaw pochodzi z modułu wyjściowego opisanego jako „FILAMENT OUTPUT BOX”, z oznaczeniami wyjść: 10 kV / 600 mA oraz 10 V / 50 A. Całość może być wykorzystana jako źródło specjalistycznych części wysokiego napięcia, moduł serwisowy, baza do naprawy aparatury HV albo zestaw elementów do projektów laboratoryjnych i przemysłowych.

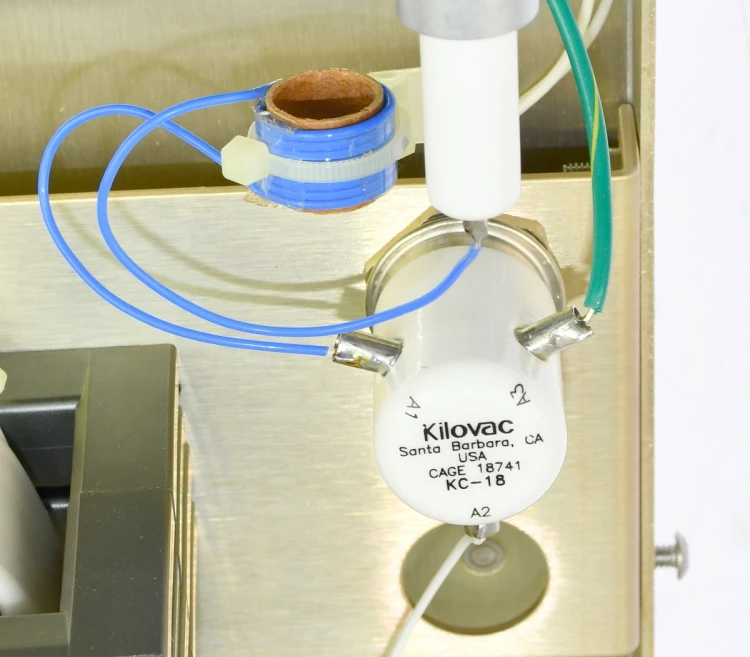

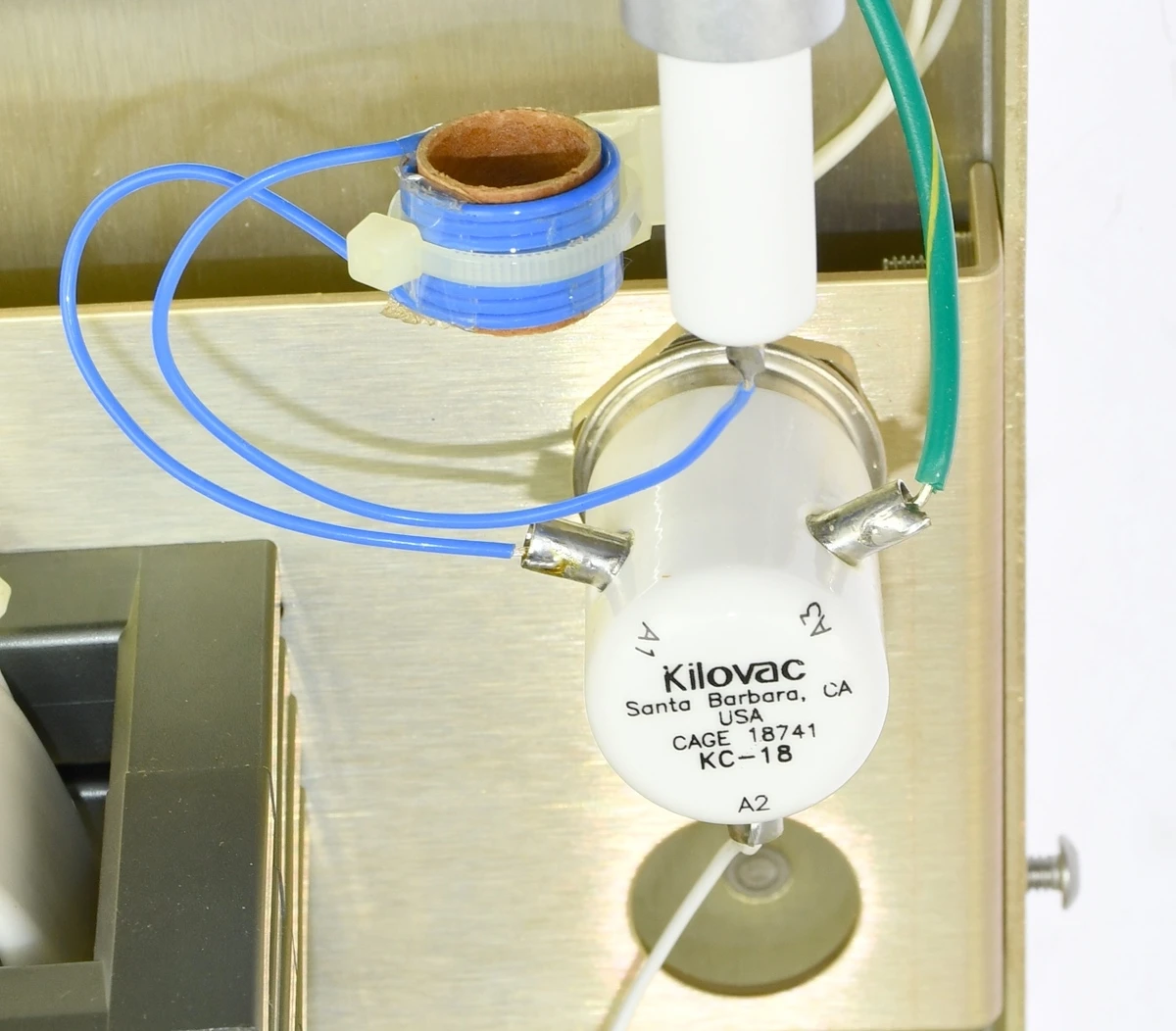

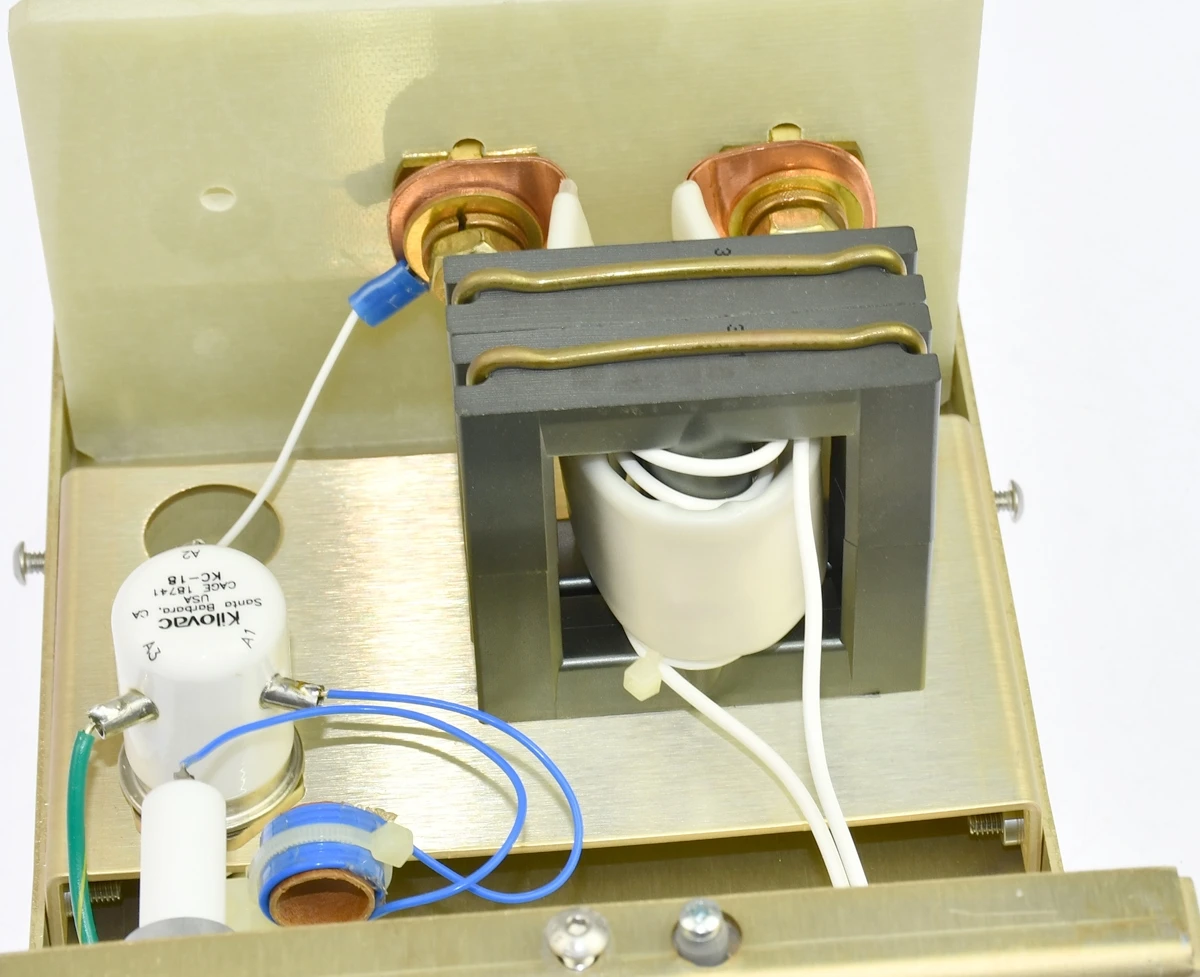

Najważniejszym elementem zestawu jest przekaźnik wysokiego napięcia Kilovac KC-18, wykonanie ceramiczne / próżniowe, oznaczenia na obudowie: Kilovac, Santa Barbara CA USA, CAGE 18741, KC-18. Jest to specjalistyczny przekaźnik HV w układzie SPDT / 1 Form C, czyli jeden styk przełączny, przeznaczony do przełączania i izolowania obwodów wysokiego napięcia.

Według danych katalogowych serii Kilovac KC-18 napięcie robocze styków wynosi do 15 kV peak DC lub 60 Hz, napięcie testowe 17 kV peak, maksymalny prąd ciągły 30 A, rezystancja styku maksymalnie 0,025 Ω, pojemność między otwartymi stykami około 0,5 pF, a pojemność styk–masa około 1 pF. Czas zadziałania wynosi maksymalnie 15 ms, czas zwolnienia maksymalnie 9 ms, a żywotność mechaniczna około 1 000 000 cykli.
