Festo VPWP-6-L-5-Q8-10-E-D 550171 Serwozawór proporcjonalny CAN 24V 0-10bar

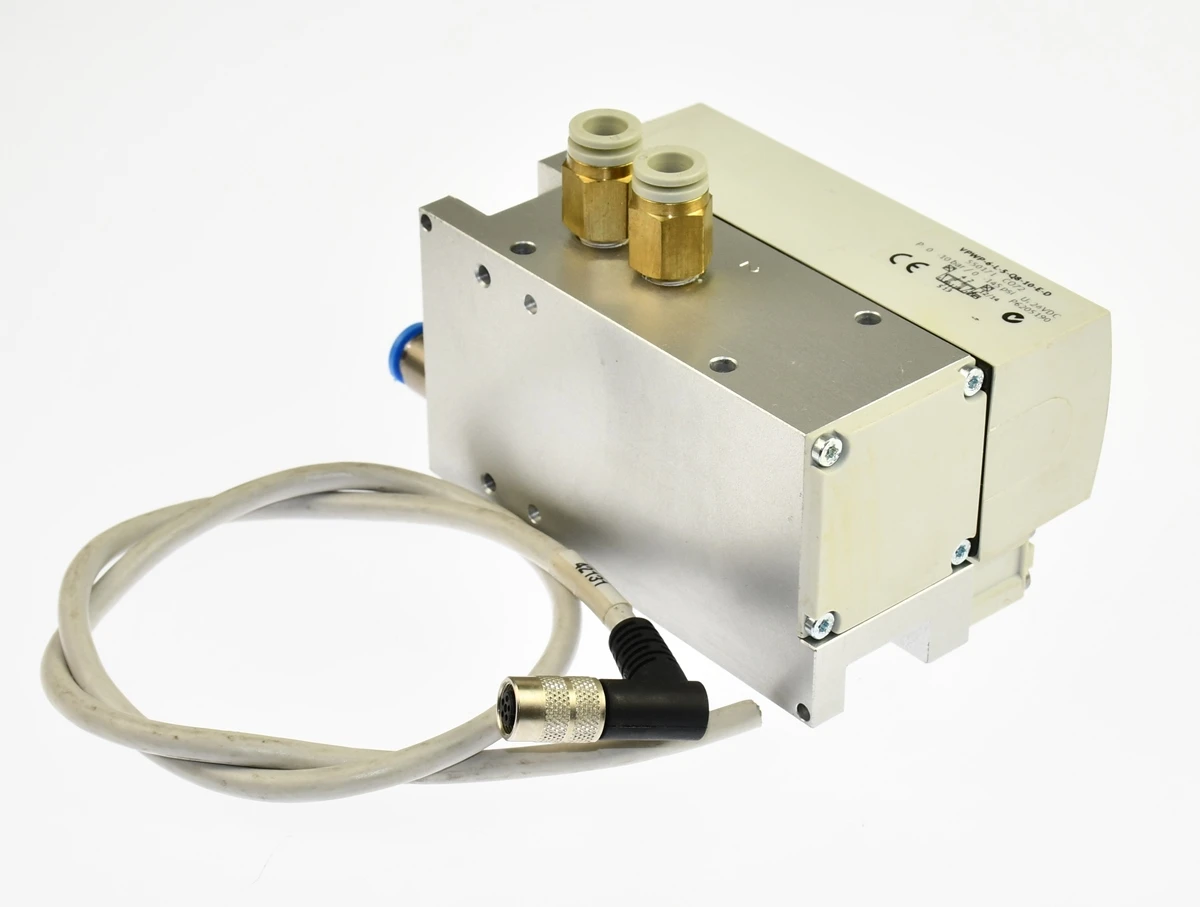

Używany serwozawór proporcjonalny renomowanej firmy: Festo, model: VPWP-6-L-5-Q8-10-E-D, numer katalogowy: 550171, przeznaczony do zaawansowanych układów pneumatyki sterowanej cyfrowo. Jest to proporcjonalny zawór kierunkowy 5/3 z położeniem środkowym zamkniętym, stosowany w systemach serwopneumatycznych Festo do precyzyjnego sterowania ruchem siłowników pneumatycznych.

Zawór VPWP nie jest zwykłym elektrozaworem on/off ani prostym regulatorem ciśnienia. Jego zadaniem jest płynne dozowanie przepływu powietrza do komór siłownika pneumatycznego tak, aby możliwe było sterowanie pozycją, prędkością, przyspieszeniem lub siłą układu wykonawczego. W praktyce taki zawór może sterować siłownikiem liniowym, osią pneumatyczną, napędem pozycjonującym, dociskiem, ruchem manipulatora, stołem przesuwowym albo innym napędem pneumatycznym wymagającym płynnego i szybkiego sterowania.

Typowe zastosowanie to układ serwopneumatyczny, w którym zawór VPWP współpracuje ze sterownikiem pozycjonującym Festo, czujnikiem drogi / przemieszczenia oraz siłownikiem pneumatycznym. Sterownik wyznacza żądaną pozycję lub siłę, odbiera sygnał sprzężenia zwrotnego z czujnika położenia, a następnie steruje zaworem VPWP przez cyfrowy interfejs CAN z protokołem Festo. Dzięki temu układ może przesuwać siłownik do zadanej pozycji, utrzymywać położenie, realizować kontrolowany ruch, docisk lub pozycjonowanie elementów maszyny.

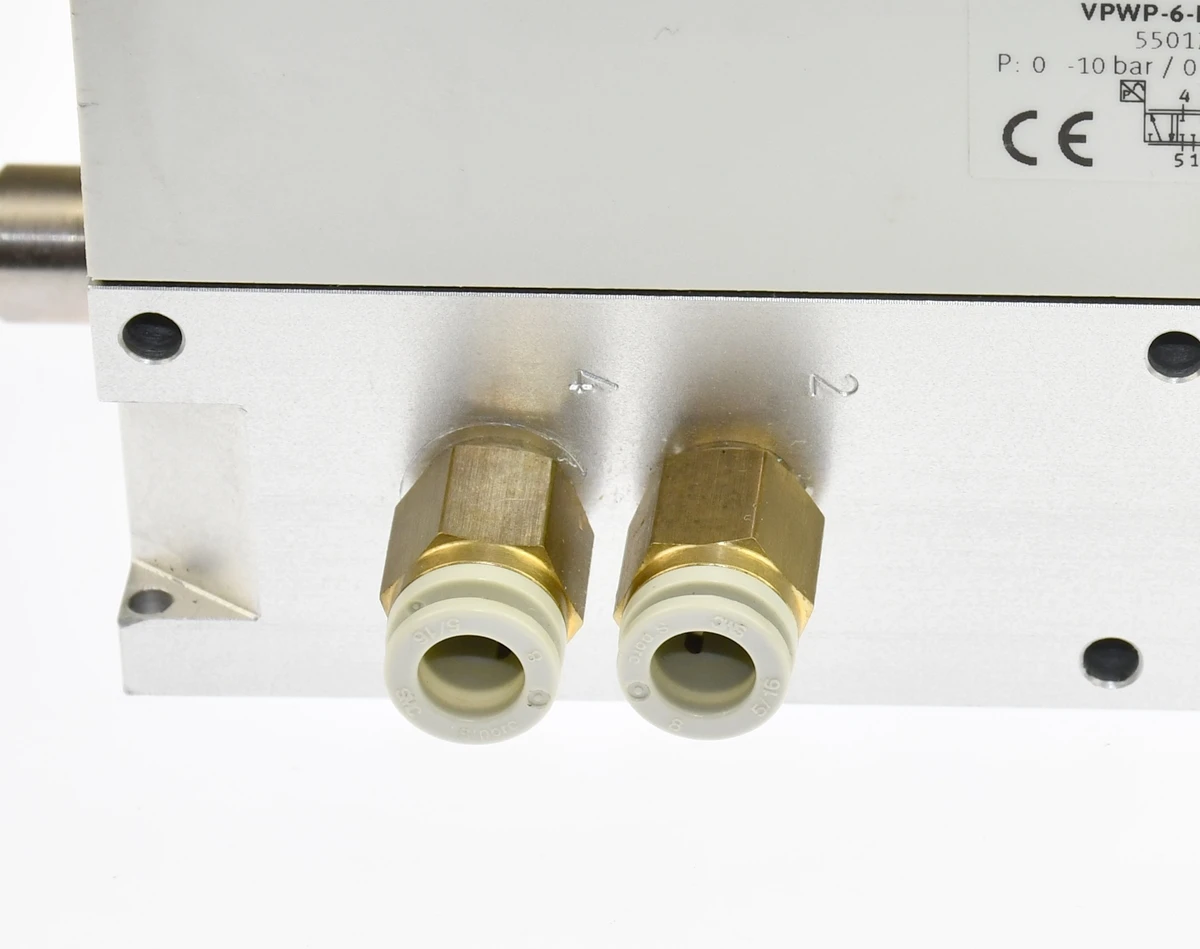

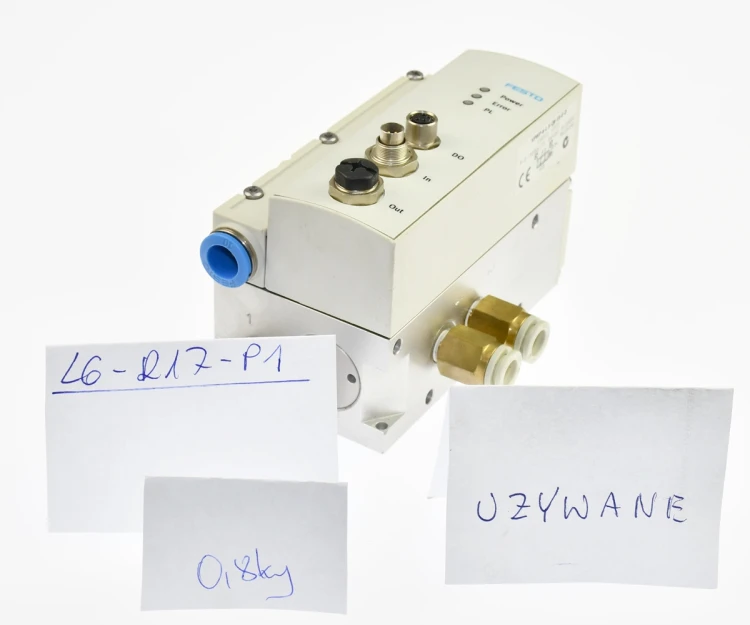

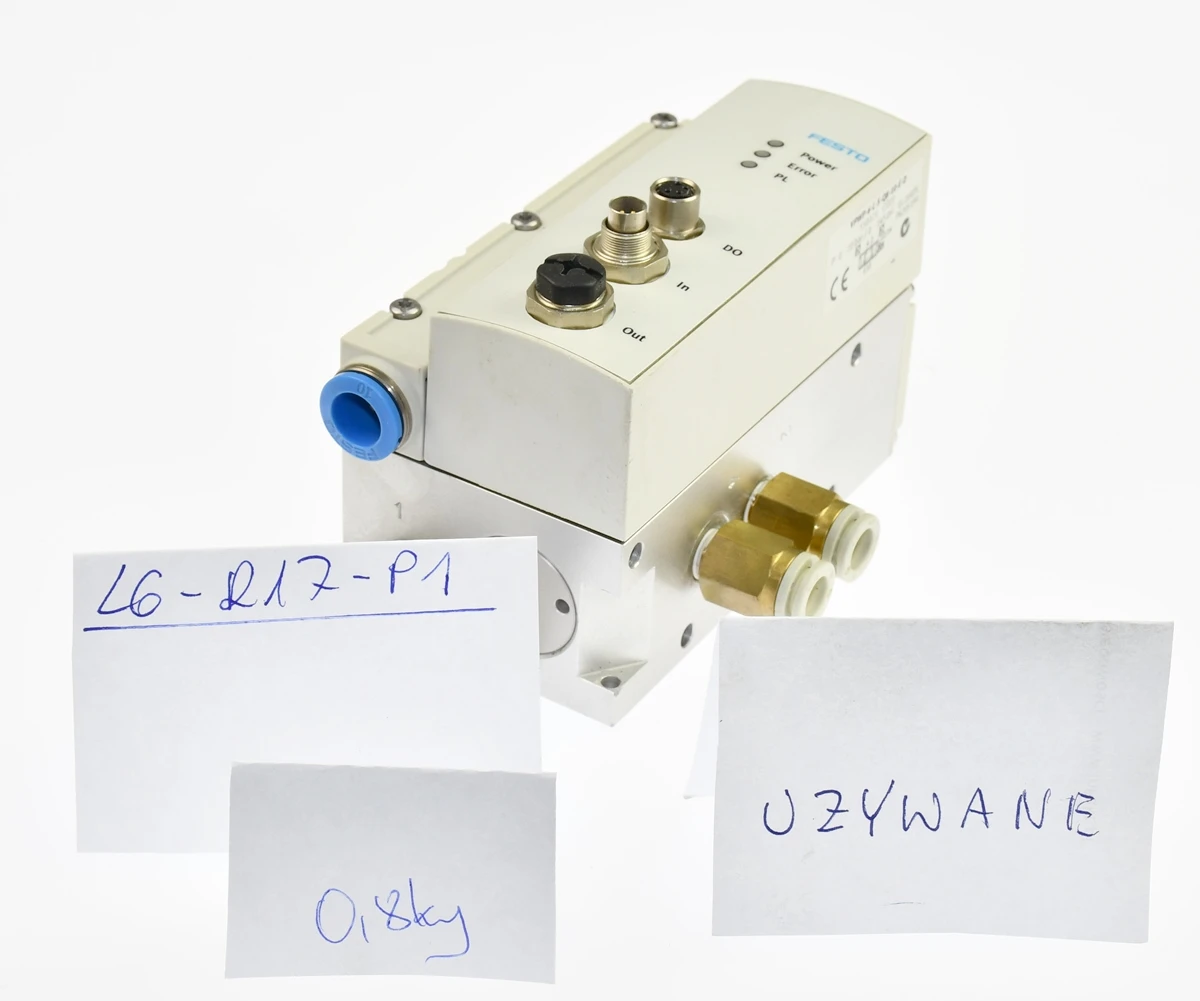

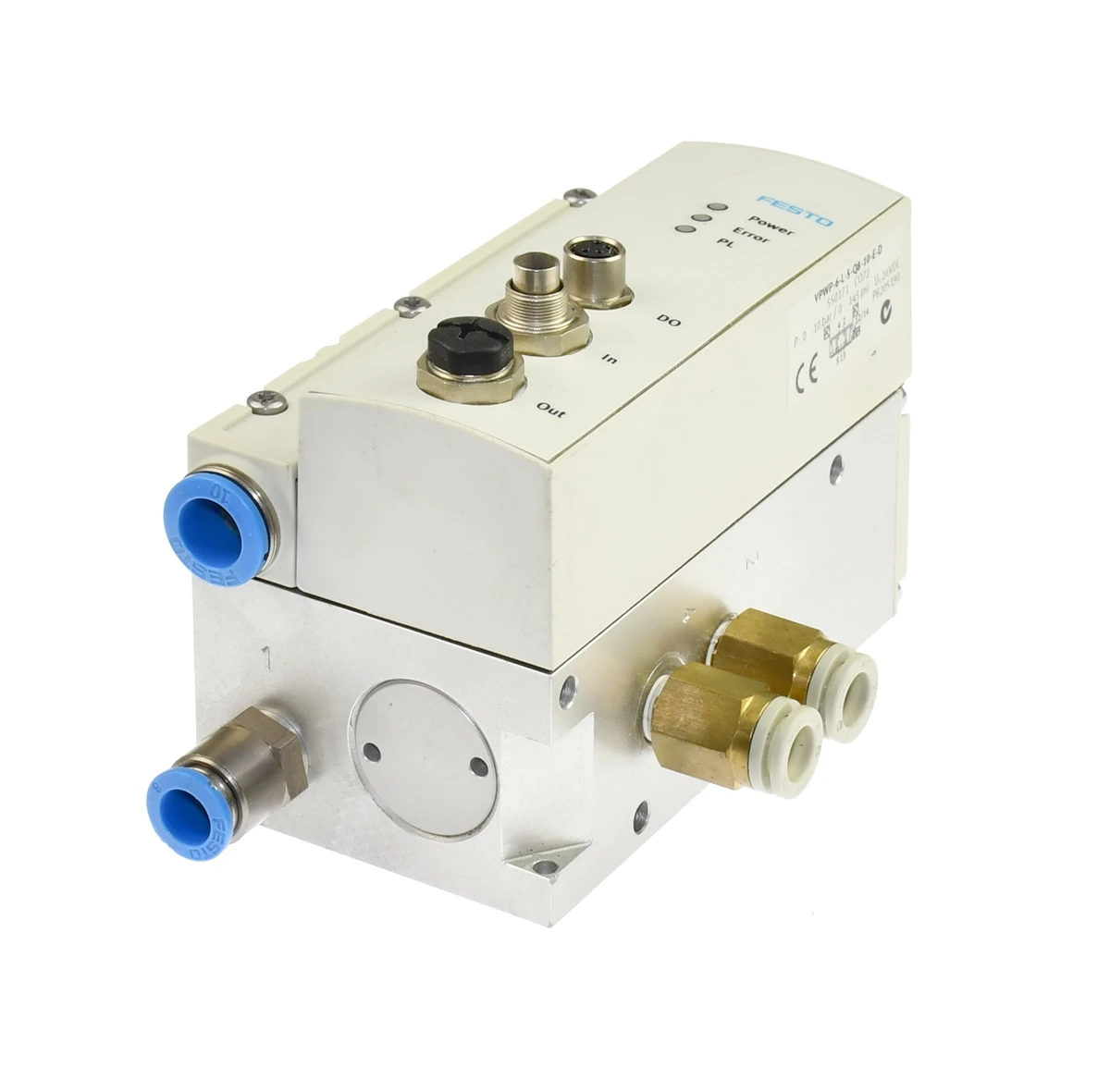

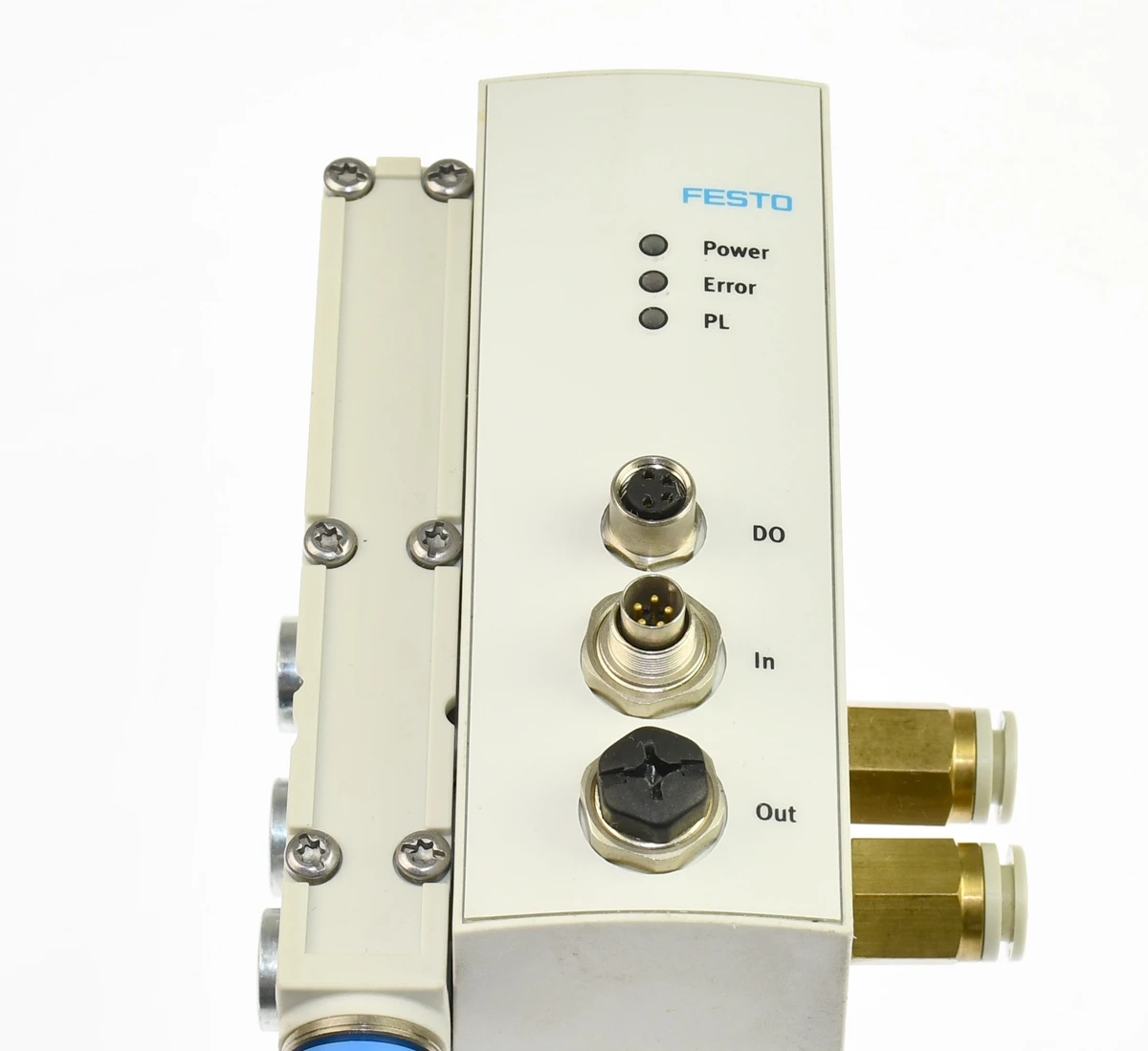

Zawór posiada zintegrowaną elektronikę sterującą oraz czujniki ciśnienia, dzięki czemu może przekazywać dane diagnostyczne do systemu nadrzędnego. Komunikacja odbywa się przez interfejs cyfrowy CAN z protokołem Festo, a nie przez zwykły sygnał analogowy 0–10 V. Na obudowie znajdują się diody sygnalizacyjne Power, Error i PL, przyłącza elektryczne oraz przyłącza pneumatyczne In / Out. Zawór wymaga zasilania 24 V DC oraz kompatybilnego sterownika / kontrolera Festo obsługującego VPWP.

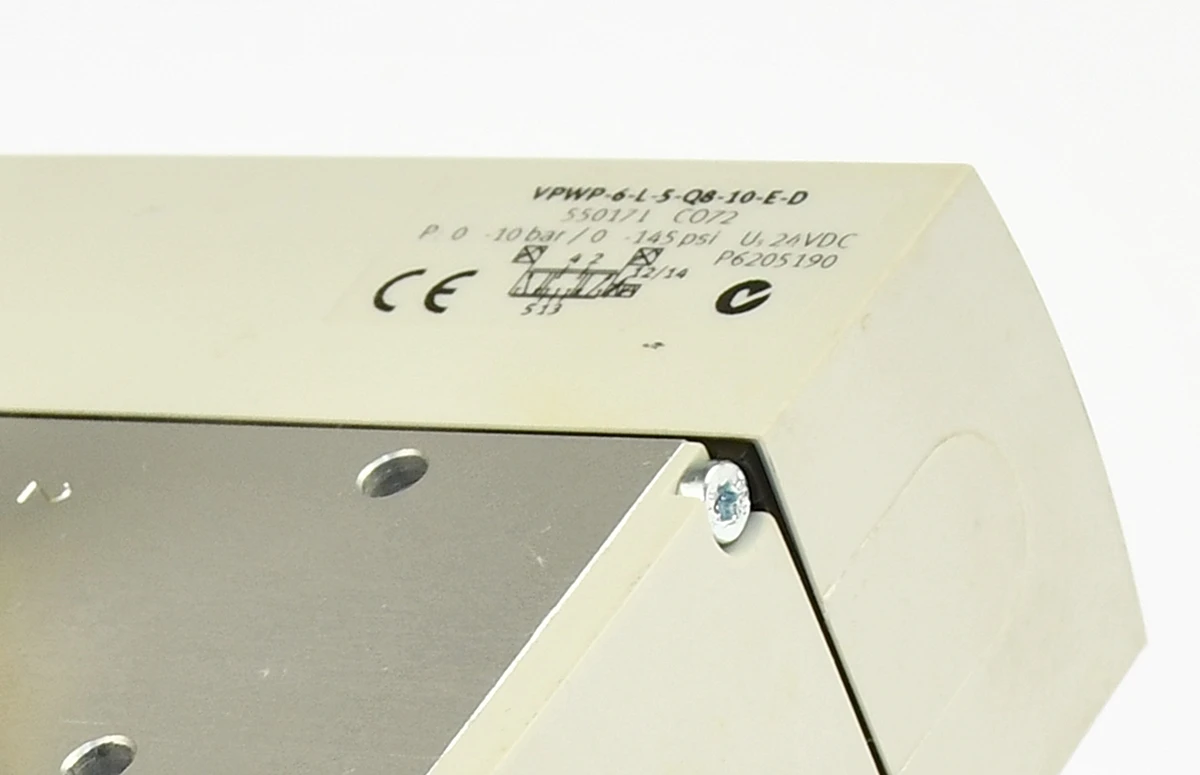

Parametry techniczne: Festo VPWP-6-L-5-Q8-10-E-D, numer 550171, zawór proporcjonalny kierunkowy 5/3, położenie środkowe zamknięte, zasilanie 24 V DC, zakres ciśnienia roboczego 0–10 bar / 0–145 psi, interfejs sterujący CAN bus z protokołem Festo, zintegrowane czujniki ciśnienia, diagnostyka przez interfejs sterujący, sygnalizacja LED Power / Error / PL.

Element może być wykorzystany jako część zamienna do istniejącego systemu Festo, osi serwopneumatycznej, maszyny pakującej, manipulatora, układu docisku, stanowiska montażowego, automatyki przemysłowej lub urządzenia wymagającego kontrolowanego ruchu pneumatycznego. Przed zakupem należy sprawdzić zgodność z posiadanym sterownikiem Festo, ponieważ zawór nie jest uniwersalnym zaworem analogowym do bezpośredniego sterowania z typowego wyjścia 0–10 V PLC.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

Magazyn: L6-R17-P1
