CDA-Electronic P620-154 przetwornik mocy 45kW 4-20mA

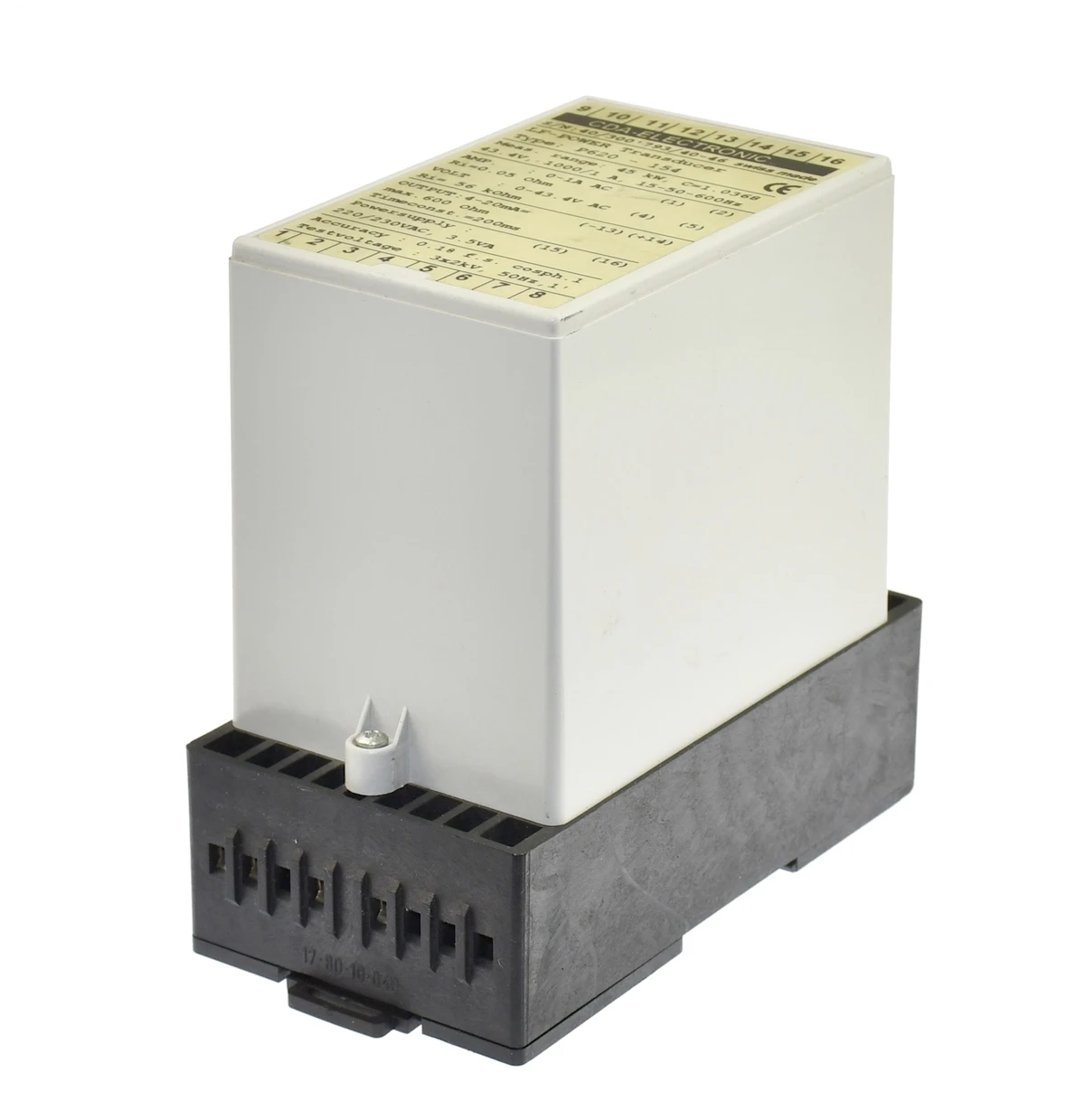

Używany przetwornik mocy marki: CDA-Electronic, model: P620-154, Swiss made, opisany na obudowie jako LF-Power Transducer. Jest to specjalistyczny moduł pomiarowy przeznaczony do przetwarzania pomiaru mocy w układach AC na standardowy sygnał analogowy 4–20 mA, wykorzystywany w automatyce przemysłowej, monitoringu energii, systemach sterowania, układach napędowych, grzewczych, zasilających oraz pomiarowych.

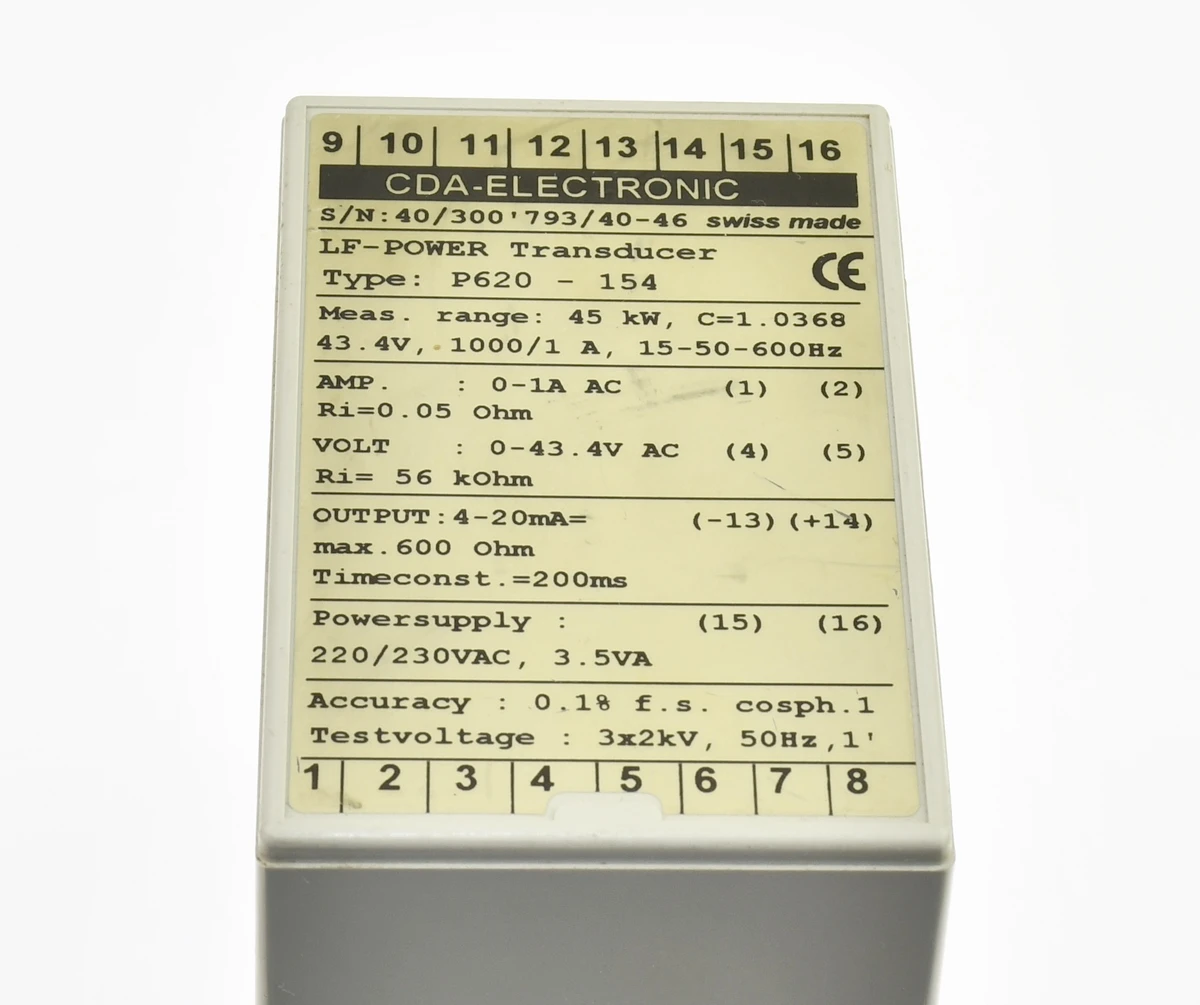

Dane odczytane z tabliczki znamionowej: producent CDA-Electronic, typ P620-154, zakres pomiarowy 45 kW, C = 1.0368, napięcie pomiarowe 43,4 V, prąd pomiarowy 1000/1 A, częstotliwość 15–50–600 Hz. Wejście prądowe: 0–1 A AC, Ri = 0,05 Ω, zaciski 1–2. Wejście napięciowe: 0–43,4 V AC, Ri = 56 kΩ, zaciski 4–5. Wyjście analogowe: 4–20 mA DC, zaciski -13 / +14, obciążenie maksymalne 600 Ω. Stała czasowa: 200 ms. Zasilanie: 220/230 V AC, 3,5 VA, zaciski 15–16. Dokładność podana na tabliczce: 0,1% f.s. przy cosφ = 1. Napięcie probiercze: 3 × 2 kV, 50 Hz, 1 min.

Moduł przeznaczony jest do współpracy z przekładnikiem prądowym 1000/1 A oraz odpowiednim obwodem pomiaru napięcia. Może być stosowany jako część zamienna, element serwisowy albo moduł do modernizacji starszych systemów pomiarowych i automatyki przemysłowej.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

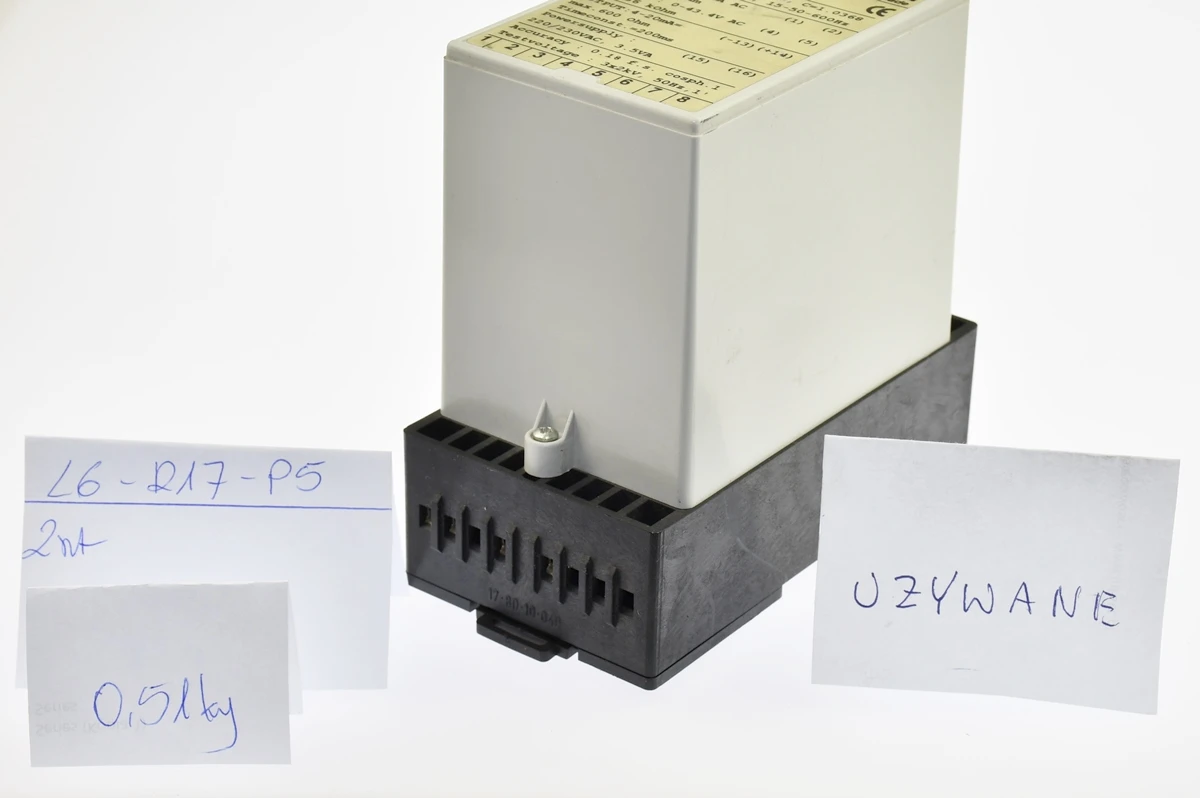

Magazyn: L6-R17-P5
