Aurion B-IAD-12 E-IAD-12 sonda logarytmiczna RF HF AD8307

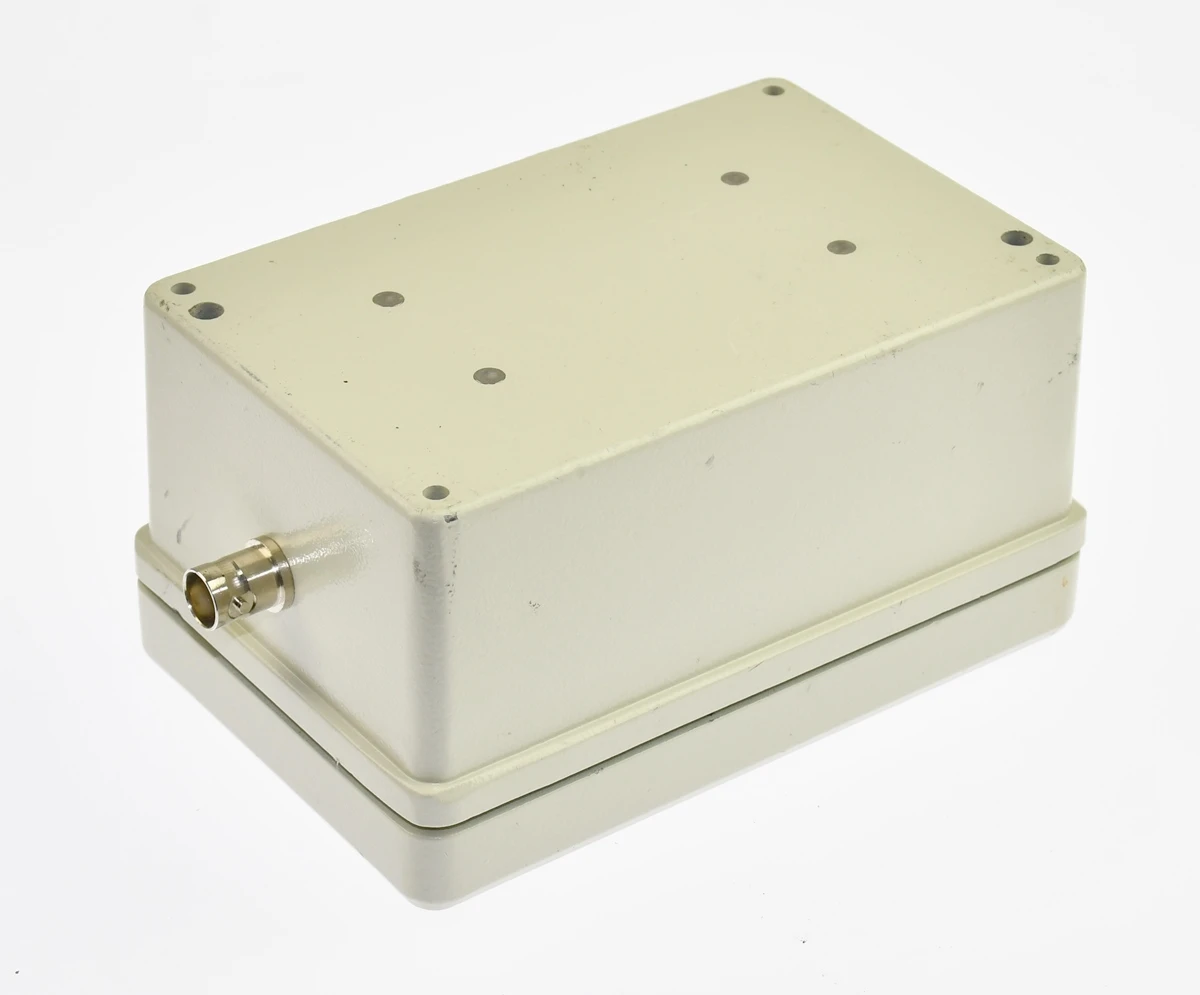

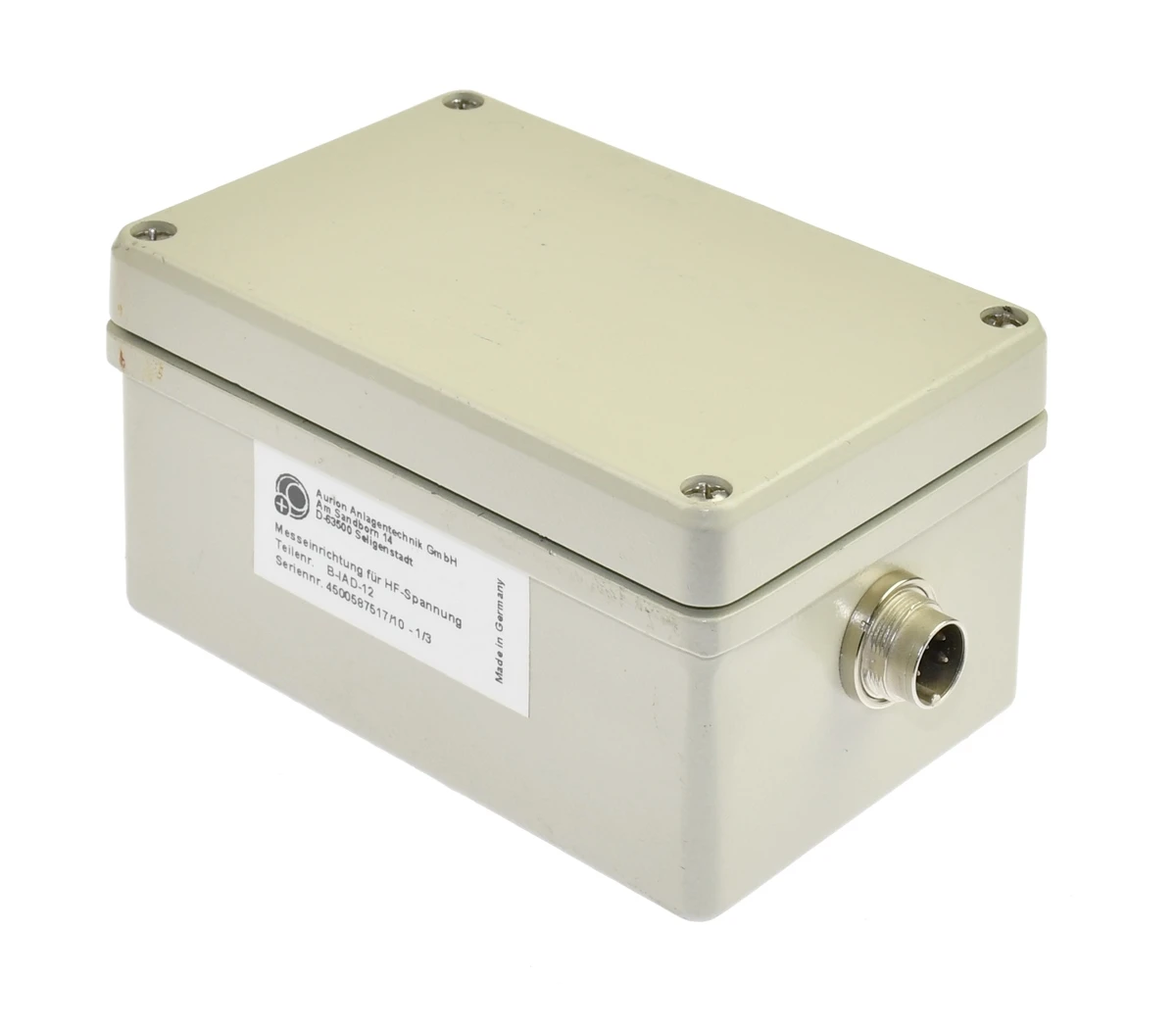

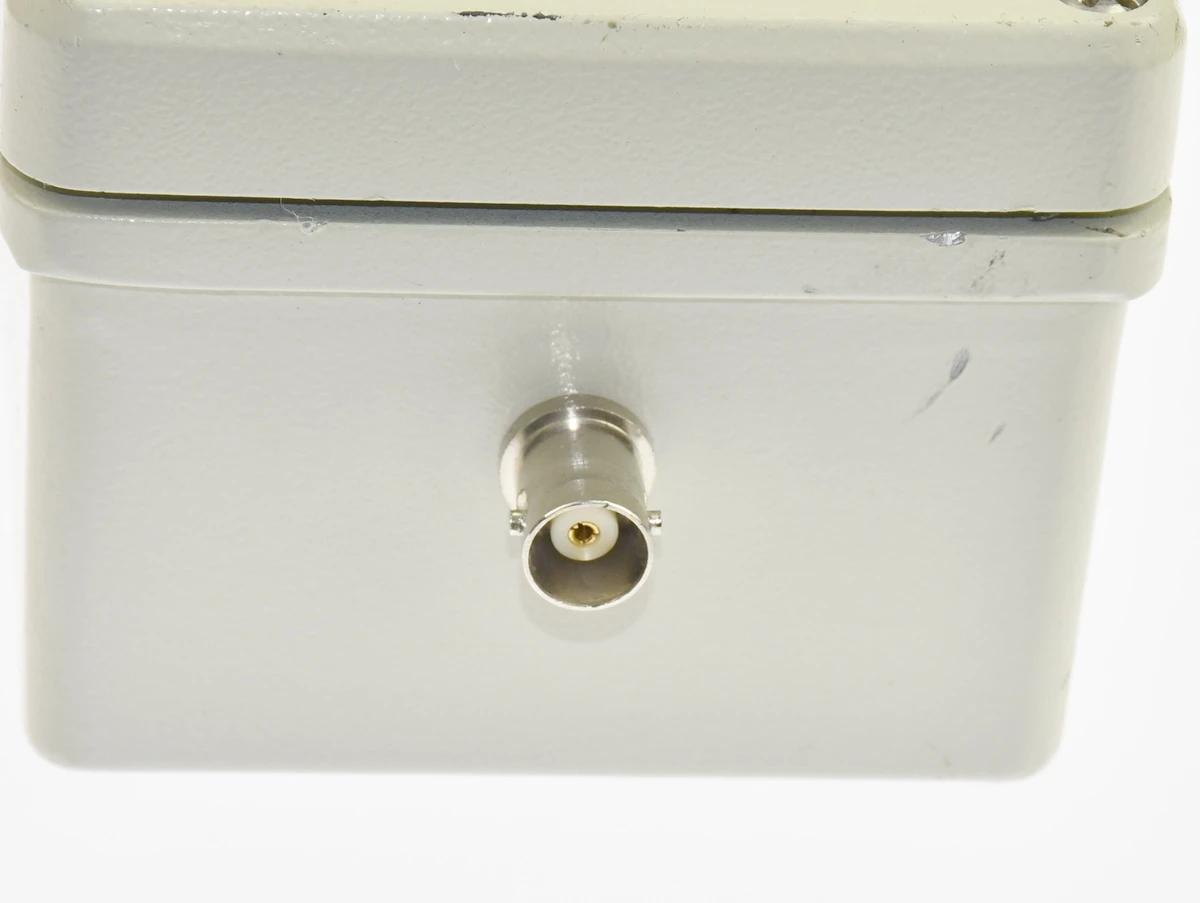

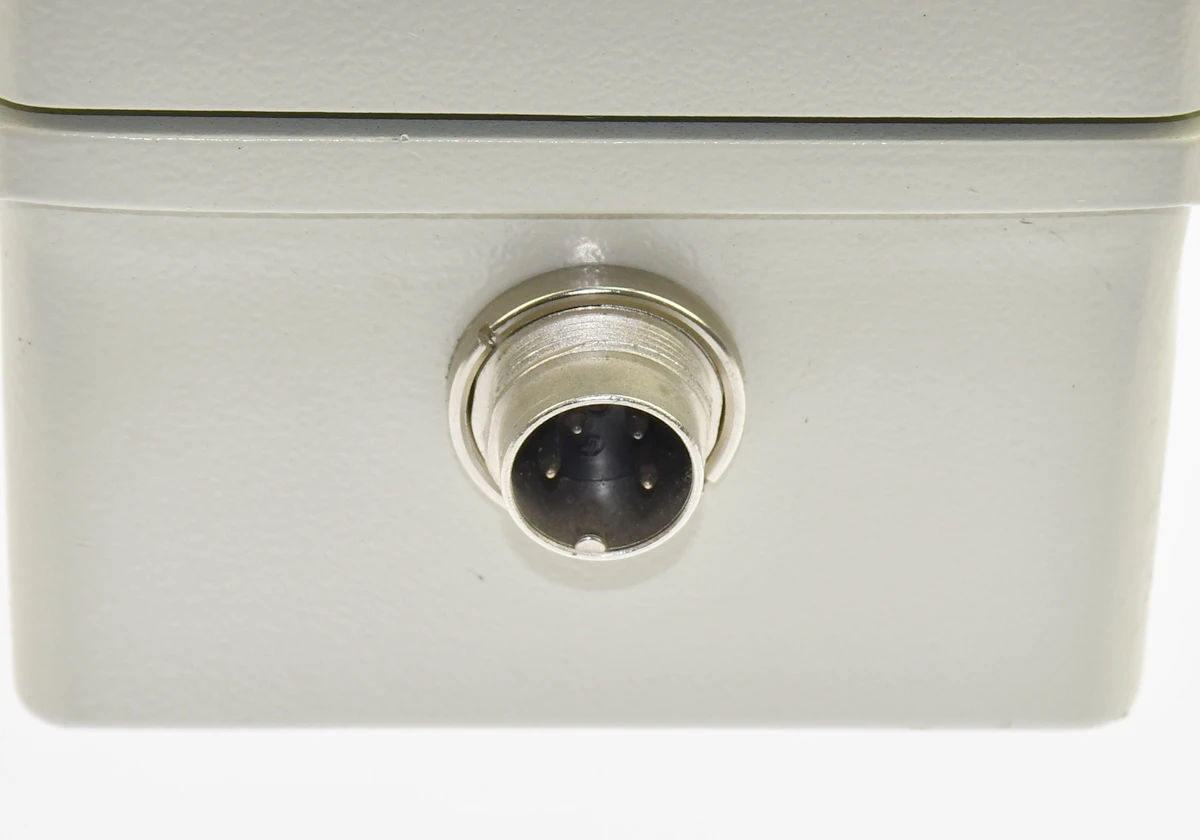

Używany moduł pomiarowy Aurion Anlagentechnik GmbH B-IAD-12 / E-IAD-12, opisany przez producenta jako „Messeinrichtung für HF-Spannung”, czyli urządzenie pomiarowe do napięcia wysokiej częstotliwości HF. Konstrukcja wewnętrzna wskazuje na specjalistyczną sondę / przetwornik logarytmiczny HF/RF, przeznaczony do pomiaru lub nadzoru poziomu sygnału wysokiej częstotliwości w aparaturze przemysłowej.

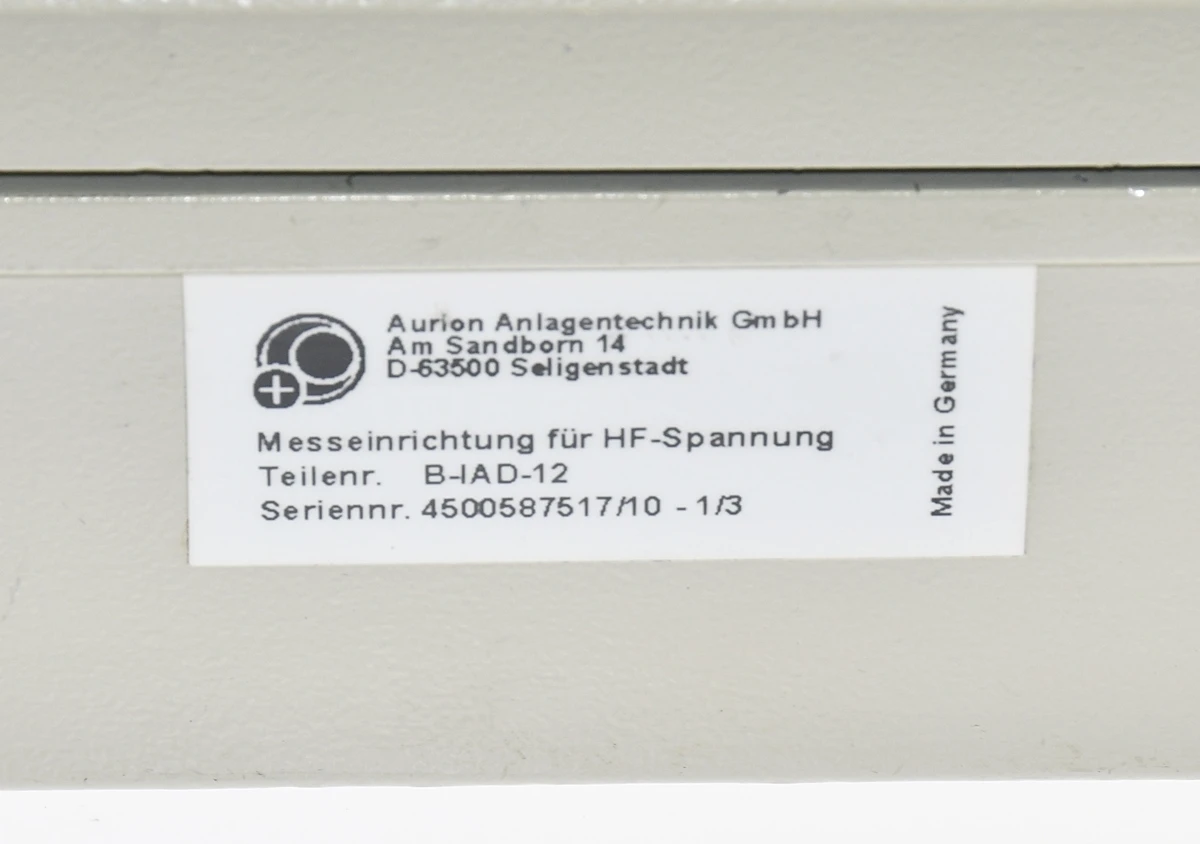

Dane odczytane z oznaczeń: producent Aurion Anlagentechnik GmbH, Made in Germany, numer części B-IAD-12, numer seryjny 4500587517/10-1/3. Na płytce wewnętrznej widoczne oznaczenie E-IAD-12 oraz data 22.06.2007.

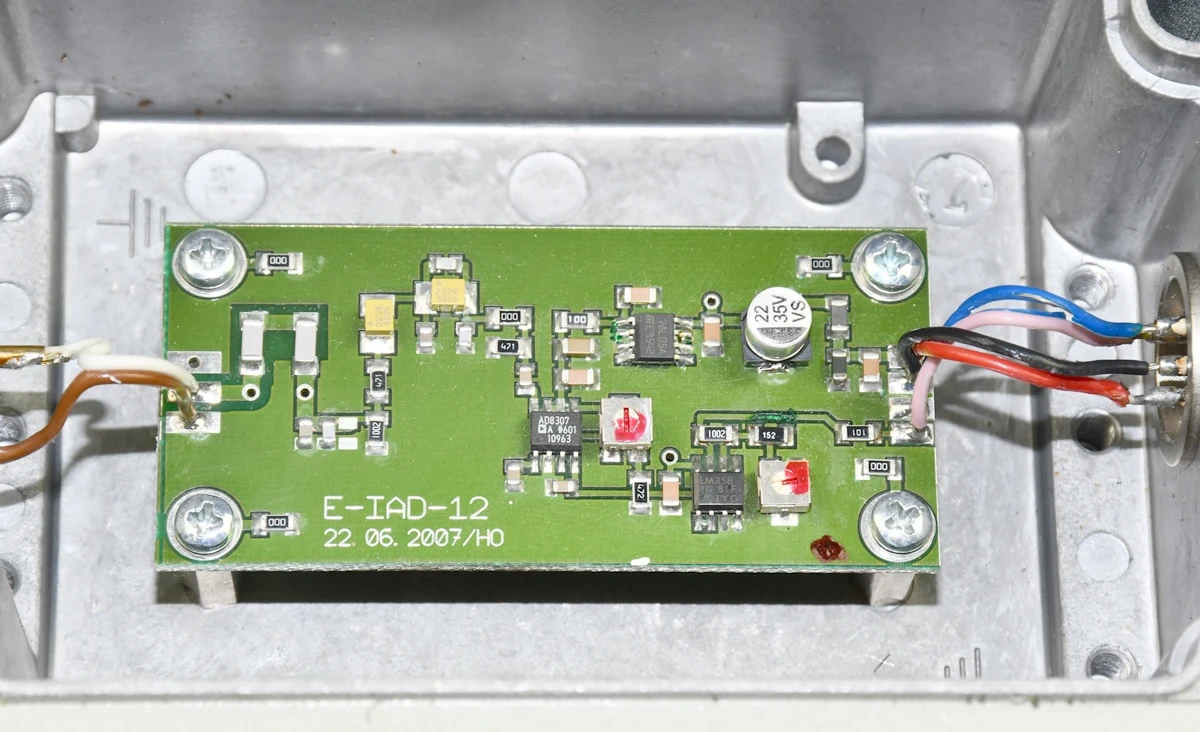

Na PCB znajduje się specjalizowany układ Analog Devices AD8307, czyli logarytmiczny detektor / wzmacniacz poziomu RF, stosowany do pomiaru amplitudy sygnałów wysokiej częstotliwości. W torze elektroniki widoczny jest również wzmacniacz operacyjny LM358, stabilizator napięcia 78L05A, potencjometry nastawcze do kalibracji, kondensator elektrolityczny 22 µF / 35 V, elementy SMD toru wejściowego i wyjściowego oraz przewody sygnałowe doprowadzone do metalowej obudowy.

Moduł może pochodzić z układu pomiarowego generatora HF/RF, systemu plazmowego, układu dopasowania impedancji, nagrzewnicy wysokiej częstotliwości, aparatury procesowej albo specjalistycznego urządzenia przemysłowego. Może być wykorzystany jako część zamienna do urządzeń Aurion, moduł serwisowy, sonda logarytmiczna RF/HF albo baza do własnych pomiarów sygnałów wysokiej częstotliwości.

Wszystkie zdjęcia w naszych aukcjach zostały wykonane przez nas i dokładnie prezentują, właśnie ten, sprzedawany element ! Nie są to zdjęcia przykładowe, pobierane z katalogu lub od producentów. Prezentujemy na zdjęciach dokładnie to co sprzedajemy !

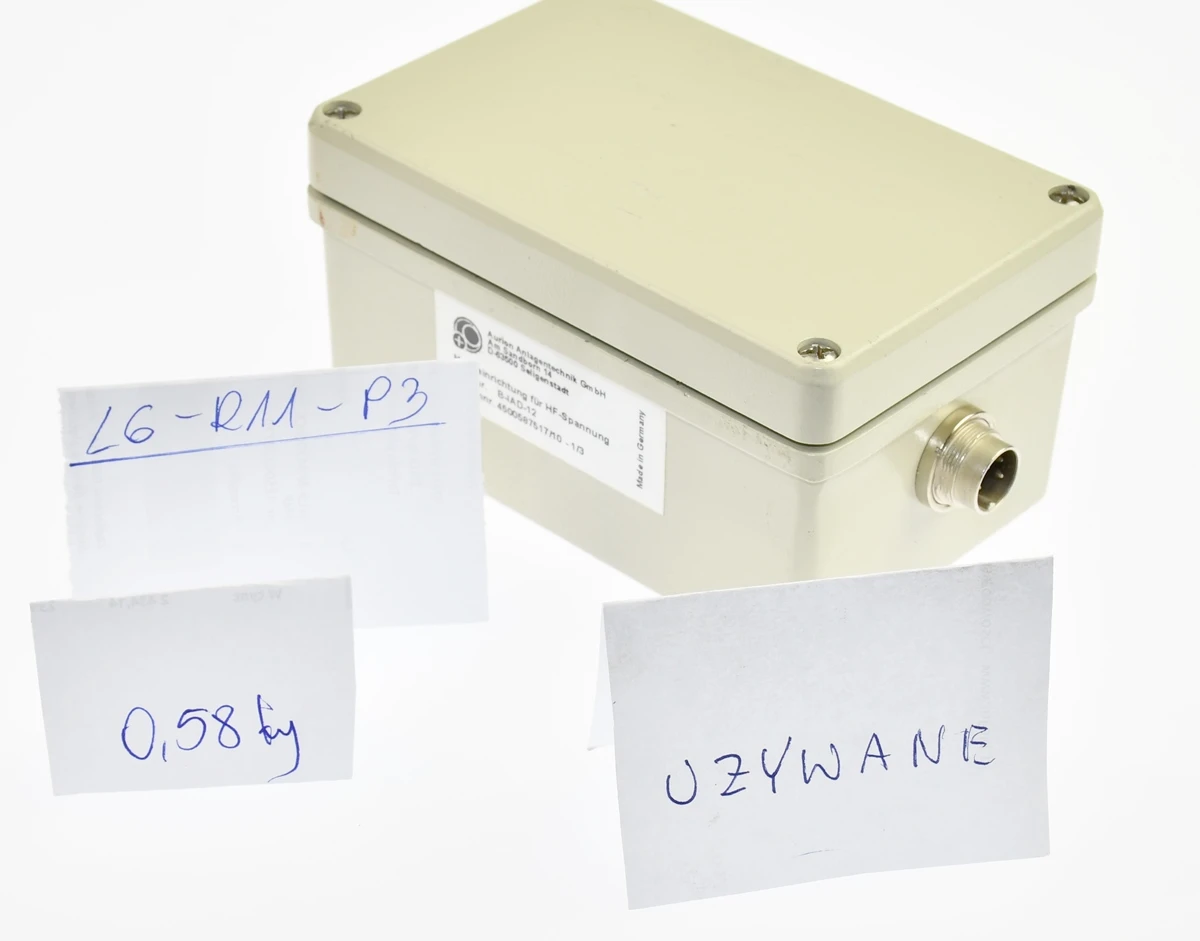

Magazyn: L6-R11-P3
